7A. INSTALLATION

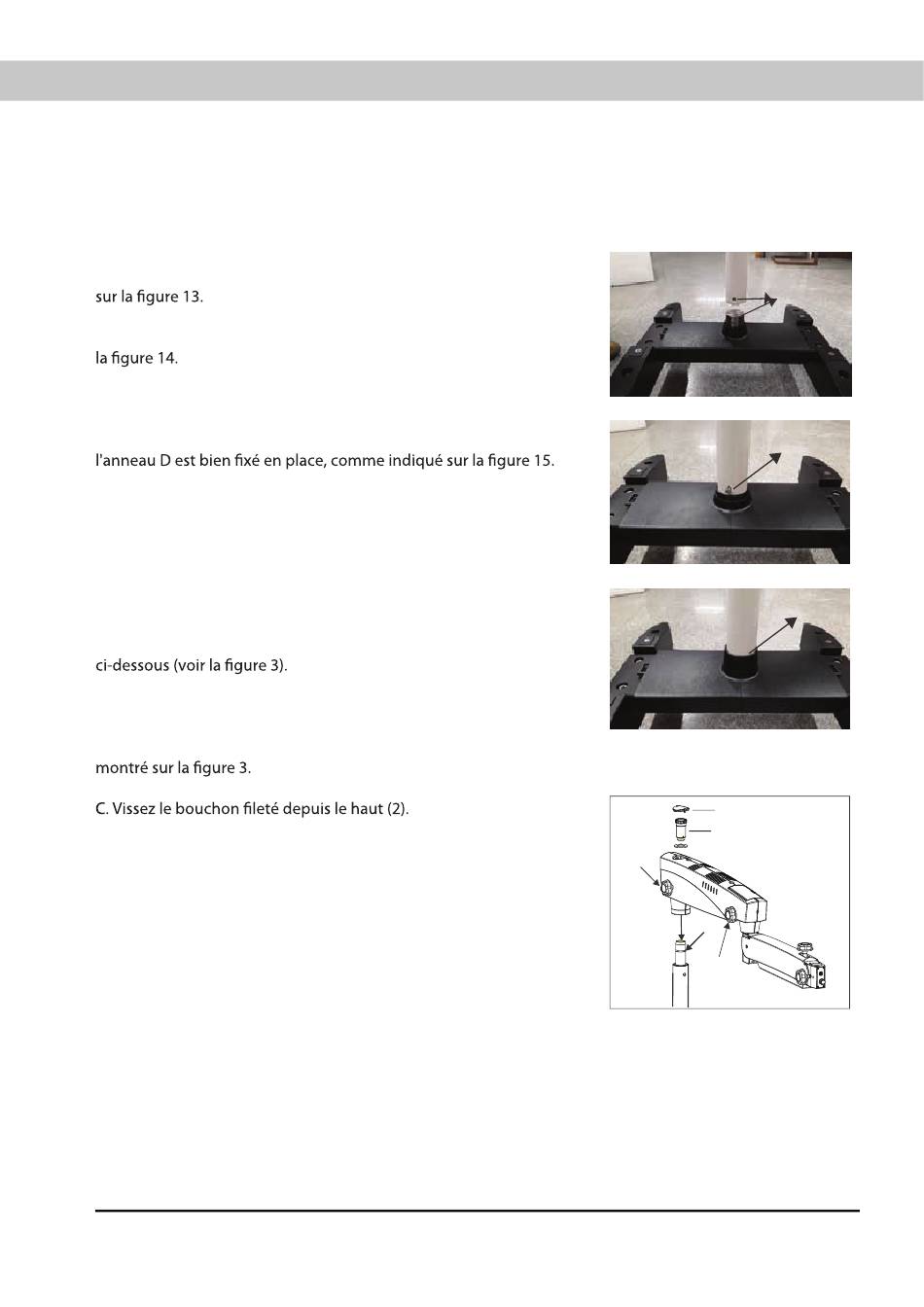

7.1 Ouvrez la boîte du microscope. Retirez la colonne de la boîte.
Engagez cette colonne sur l'arbre en faisant correspondre les trous
de guidage sur la colonne avec l'arbre, comme indiqué en B
7.1 a Serrez les trois vis Allen des côtés, comme indiqué en C sur
7.2 Assurez-vous que lors de l'assemblage de la colonne,
7.3 Retirez l'ensemble bras de la boîte et suivez les instructions
A. Assurez-vous de desserrer la vis de serrage du bras pivotant (A).
B. Placez l'ensemble bras sur l'arbre de la colonne (1), tel que
D. Placez le capuchon de protection (3) en place et desserrez la
vis de verrouillage du bras de suspension (B) pour qu'il puisse
être tourné.
