BRANCHEMENTS ELECTRIQUES AST
23
Black
Magnetic switch
Brown
Blue
25
IP2042FR • 2010-10-08
OPEN
15
TX
25
TX
Black
13
16
Brown
Blue
OPEN
15
Magnetic switch
RX
25
RX
LED
Grey
-

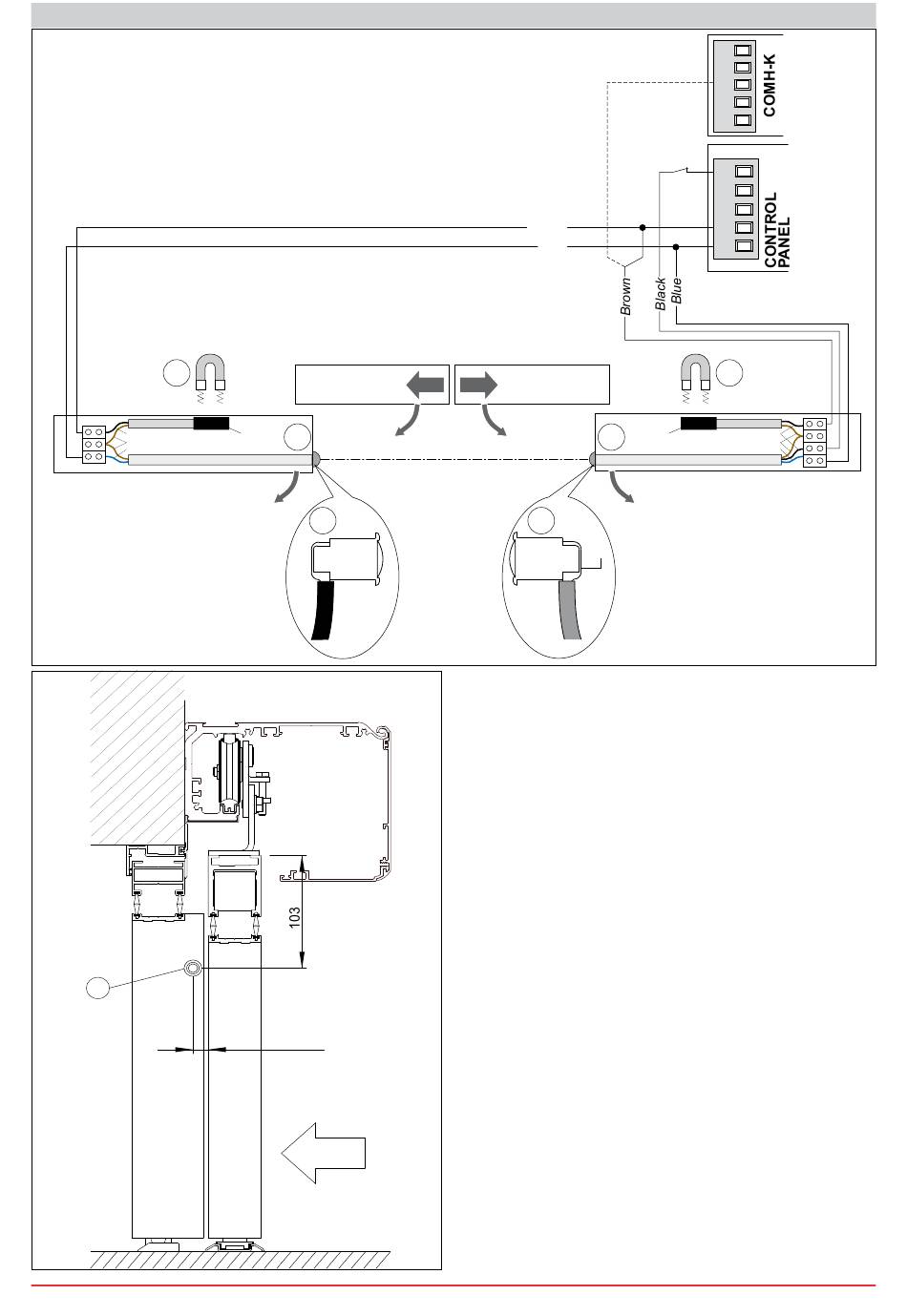

Procéder aux branchements électriques comme indiqué sur
le schéma.
Attention : s'il faut utiliser le sélecteur de fonctions COMH-K,
brancher le câble marron du récepteur à la borne 9 du sélec-
teur.
-
D'autres dispositifs éventuels d'arrêt devront être branchés
en série à la borne 9 (STOP).
-
Quand le récepteur (RX) et l'émetteur (TX) de la cellule
photo-électrique SICUR2 sont alimentés et correctement
alignés, le led vert présent sur le récepteur RX s'allume.
-
A la fin de l'installation, vérifier que la force nécessaire pour
pousser chaque vantail ne dépasse pas 220 N.
La mesure s'effectue à 1 m du sol en regard du bord de
fermeture (opposé à celui de la charnière). Il est possible
de régler la force de poussée comme indiqué dans le para-
graphe 1.18 et 2.24.
-
Vérifier que, quand les vantaux (mobiles et fixes) sont
poussés, le mouvement automatique de la porte s'arrête.
La cellule photo-électrique SICUR2 permet de relever la
poussée des vantaux mobiles, le micro-interrupteur ma-
gnétique permet de relever la poussée des vantaux fixes.
-
Une fois installées, les cellules photo-électriques CELPR
[27] qui détectent la présence de personnes et d'objets
dans la zone de passage, doivent être branchées comme il
est indiqué dans le manuel du tableau électrique de l'auto-
matisme.
9
STOP
9
1
0
23
Black
Brown
Blue
