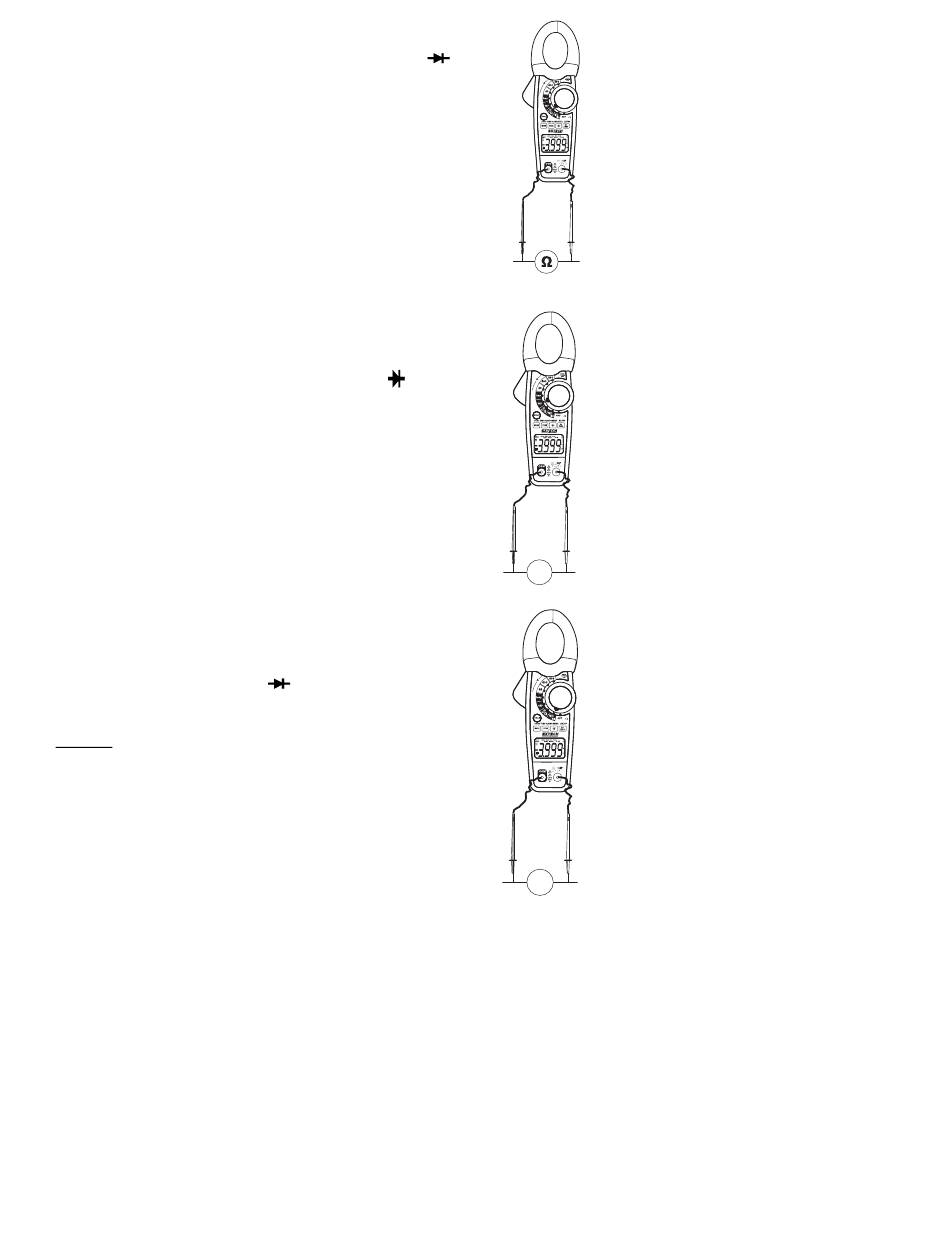

Mesures de résistance électrique
1.
Insérer le câble de mesure noir dans la borne négative COM et le câble
de mesure rouge, dans la borne positive V·Ω·CAP·TEMP·Hz·
Placer le commutateur de fonctions sur la position Ω
2.
3.
Placer les pointes de sonde d'essai au travers du circuit ou des
éléments testés.
4.
Lire la mesure de résistance sur l'écran LCD
Mesures de capacité
Avertissement: Veiller à décharger le condensateur testé avant de procéder à
la mesure afin d'éviter l'électrocution.
1.
Placer le commutateur de fonctions sur la position CAP
2.
Insérer le câble de mesure noir de la fiche banane dans le connecteur
femelle négatif COM et le câble de mesure rouge de la fiche banane
dans le connecteur femelle positif V·Ω·CAP·TEMP·Hz·
3.
Placer les pointes de sonde d'essai au travers de la partie testée. Si
"dISC" apparaît sur l'écran, il faut enlever et décharger l'élément.
4.
Lire la mesure de capacité sur l'écran.
5.
L'écran affichera un signe décimal et une valeur décimale corrects.
Remarque: Pour des mesures de capacité de très grande valeur, cela peut
prendre quelques minutes avant que la lecture finale n'apparaisse de
manière stable sur l'écran.
Mesures de fréquence
1.
Insérer le câble de mesure noir de la fiche banane dans la borne
négative COM et le câble de mesure rouge de la fiche banane dans la
borne positive V·Ω·CAP·TEMP·Hz·
2.
Placer le commutateur de fonctions sur la position V Hz.
3.
Maintenir le bouton MODE appuyé pour sélectionner la fonction de
Fréquence (Hz). "k Hz" apparaîtra sur l'écran.
4.
Placer les pointes de sonde d'essai au travers de la partie testée
5.
Lire la mesure de fréquence sur l'écran
6.
L'écran affichera un signe décimal et une valeur décimale corrects
7.
Maintenir à nouveau le bouton MODE appuyé pour retourner en mode
voltage
6
EX710-720-730-EU_FR V1.0 05/08
CAP
Hz
