Manuels Connexes pour deville DSC 32
Sommaire des Matières pour deville DSC 32

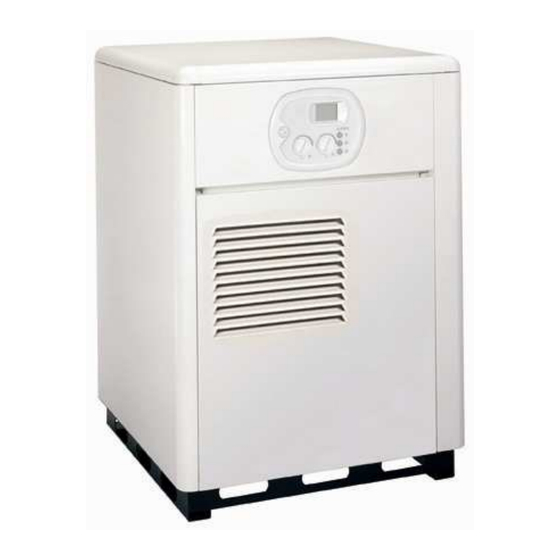

- Page 1 Notice Installateur et utilisateur DSC 32/45 Chaudière au sol accumulation NOT_DSC_32-45_DEVILLE-DIGITECH_V1_050511...
- Page 3 INDEX Pages 1. INFORMATIONS GÉNÉRALES 1.1 Avertissements généraux 1.2 Conformité du produit 2. CARACTERISTIQUES TECHNIQUES 2.1 Données techniques 2.2 Dimensions d’encombrement 2.3 Vue d’ensemble de la chaudière 2.4 Schéma hydraulique 2.5 Diagramme du circulateur 2.6 Carte électronique 2.7 Panneau des commandes 3.
- Page 4 INDEX Pages 6. ENTRETIEN (technicien qualifié) 6.1 Avertissements généraux 6.2 Contrôle de l’appareil 6.3 Accès à la chaudière 6.4 Vidange de l’installation de chauffage 6.5 Sécurité cheminée 6.6 Schéma électrique 6.7 Anomalies de fonctionnement 6.8 Diagnostic 7. UTILISATION ET RÉGLAGE DE LA CHAUDIÈRE PAR L’UTILISATEUR...
- Page 5 La mise en service de la chaudière et tout type d’intervention successive sur l’appareil doivent être effectués par un Centre d’Assistance Technique autorisé par la société DEVILLE THERMIQUE S.A., sous peine d’annulation de la garantie (voir certificat de mise en service).
- Page 6 INFORMATIONS GÉNÉRALES ■ Pour tout appareil livré avec des options ou des kits (y compris les kits ou options électriques), seuls des accessoires d’origines devront être utilisés. ■ En cas de décèlement de fuite de gaz dans le local où est installé l’appareil, ne pas actionner les interrupteurs électriques, téléphones ou tout autre appareil pouvant provoquer des étincelles.
- Page 7 INFORMATIONS GÉNÉRALES 1.2 Conformité du produit La société DEVILLE THERMIQUE S.A. déclare que les chaudières DSC 32/45 sont fabriquées dans les règles de l’art et qu’elles ont obtenu la certification CE. Les chaudières DSC 32/45 sont conformes aux directives suivantes : DIRECTIVE GAZ 90/396 CEE pour la conformité...
- Page 8 CARACTÉRISTIQUES TECHNIQUES 2. CARACTERISTIQUES TECHNIQUES 2.1 Données techniques Modèle DSC 32/45 Certification CE n° 0694BL3142 Catégorie B11BS Type II2H3+ Puissance thermique nominale 34.9 Puissance thermique nominale minimum 19.8 Puissance thermique utile 31.44 Puissance thermique utile minimum 17.20 Rendement thermique à 100% Pn 90.1...
- Page 9 CARACTÉRISTIQUES TECHNIQUES 2.2 Dimensions d’encombrement 56 56 C R A LÉGENDE RETOUR INSTALLATION CHAUFFAGE Ø3/4” ENTRÉE INSTALLATION CHAUFFAGE Ø3/4” Ø3/4” ENTRÉE EAU SANITAIRE Ø1/2” SORTIE EAU CHAUDE SANITAIRE Ø1/2”...
- Page 10 CARACTÉRISTIQUES TECHNIQUES 2.3 Vue d’ensemble de la chaudière LEGENDE BASE THERMOSTAT SECURITE FUMEES CHAMBRE DE COMBUSTION COUVERTURE FRONTAL CHAMBRE OUVERTE PANNEAU ARRIERE CHAMBRE OUVERTE ECHANGEUR DE CHALEUR BRULEUR ATMOSPHERIQUE 17 RAMPES ELECTRODE D’ALLUMAGE ELECTRODE DE DETECTION THERMOSTAT DE SURCHAUFFE CHAUFFAGE VANNE GAZ ELECTRONIQUE TRANSFORMATEUR D'ALLUMAGE ANODE AU MAGNESIUM...
- Page 11 CARACTÉRISTIQUES TECHNIQUES 2.4 Schéma hydraulique LEGENDE ECHANGEUR DE CHALEUR BRULEUR ELECTRODE D’ALLUMAGE ELECTRODE DE DETECTION THERMOSTAT DE SURCHAUFFE CHAUFFAGE 90° C VANNE GAZ ELECTRONIQUE VASE D’EXPANSION CIRCULATEUR PURGEUR D’AIR AUTOMATIQUE SOUPAPE DE SECURITE 3 BAR POUR CIRCUIT CHAUFFAGE MANOMETRE ROBINET DE REMPLISSAGE PRESSOSTAT EAU SONDE CHAUFFAGE SONDE SANITAIRE...
- Page 12 CARACTÉRISTIQUES TECHNIQUES 2.5 Diagramme du circulateur : débit (l/h) / hauteur manométrique (kPa) Débit (l/h) Puissance disponible de pompe fonctionnant à vitesse max. Puissance disponible de pompe fonctionnant à vitesse II. Puissance disponible de pompe fonctionnant à vitesse I. Perte pression de chaudière...
- Page 13 CARACTÉRISTIQUES TECHNIQUES ® 2.6 Carte électronique DIGITECH série SM20019 Caractéristiques techniques Réglages pour les techniciens • Température standard / réduite • Protection coup de bélier • Temporisation Chauffage (0-7,5 min) • Temporisation Post-Circulation Chauffage • Temporisation Post-Circulation Sanitaire • Puissance gaz mini •...
- Page 14 INSTALLATION (technicien qualifié) 3. INSTALLATION (technicien qualifié) 3.1 Déballage ■ Il est conseillé de déballer l’appareil peu avant son installation. société DEVILLE THERMIQUE ne répond pas des dommages causés à l’appareil en cas de stockage incorrect du produit. L’emballage est réalisé à partir de matériaux (carton) ■...
- Page 15 Un tel traitement est absolument indispensable en cas d’ajouts fréquents d’eau, de vidange partielle ou totale de l’installation. Relier la soupape de sécurité du circuit chauffage à une évacuation (égout). La société Deville Thermique n’est pas responsable de toute éventuelle inondation due à l’ouverture du clapet de sécurité en cas de surpression de l’installation.
- Page 16 INSTALLATION (technicien qualifié) 3.4 Raccordement gaz Le branchement doit être réalisé par du personnel professionnellement qualifié conformément aux normes en vigueur. Avant d’effectuer l’installation de la chaudière, vérifier les points suivants : ■ La tuyauterie doit avoir un diamètre adapté à sa longueur et au débit gaz de la chaudière, elle doit également être équipée de tous les dispositifs de sécurité...
- Page 17 INSTALLATION (technicien qualifié) 3.5 Branchements électriques Avertissements généraux ■ Le branchement doit être réalisé par du personnel professionnellement qualifié conformément à la réglementation en vigueur. ■ La chaudière fonctionne avec du courant alternatif de 230 V et 50 Hz et une puissance absorbée électrique maximum de 170 W.
- Page 18 INSTALLATION (technicien qualifié) Alimentation électrique Brancher les câbles au bornier se trouvant à l’intérieur du tableau de commande de la façon suivante : a. Couper la tension à l’aide de l’interrupteur général, au compteur électrique. b. Retirer le panneau avant de la chaudière. c.
- Page 19 INSTALLATION (technicien qualifié) 3.6 Raccordements des conduits de fumées Afin de garantir un fonctionnement parfait et une efficacité totale de l’appareil, il est indispensable de raccorder la chaudière au conduit d’évacuation. Raccordement à la cheminée Pour raccorder le conduit des fumées à la cheminée, suivre attentivement les indications suivantes : S’assurer que le conduit d’évacuation des fumées relié...
- Page 20 MISE EN SERVICE (technicien qualifié) 4. MISE EN SERVICE (technicien qualifié) 4.1 Avertissements généraux Nous recommandons de désembouer l’installation (si possible à chaud) pour éliminer les impuretés provenant des tuyaux et des radiateurs (en particulier les résidus huileux ou gras) afin de préserver l’échangeur et le circulateur.
- Page 21 BOUCHON CIRCULATEUR dispositif nécessaire au traitement de l’eau. Pour remplir l’installation, utiliser uniquement de l’eau propre du réseau d’eau deville. Fig. 9 Après avoir effectué les raccordements hydrauliques, fermer le robinet gaz et procéder au remplissage de l’installation comme suit :...
- Page 22 MISE EN SERVICE (technicien qualifié) 4.4 Protection hors gel La chaudière est dotée d’une protection hors gel qui permet de démarrer la chaudière dans le cas suivant: - température eau du circuit chauffage inférieure à 5° C, l’eau du circuit est portée automatiquement à 30° C. - température du ballon ECS inférieure à...
- Page 23 MISE EN SERVICE (technicien qualifié) 4.5 Mise en service de la chaudière Une fois le remplissage effectué, procéder comme suit : • Vérifier en priorité que le type de gaz alimentant la chaudière soit conforme au type de gaz indiqué sur la plaque signalétique de la chaudière (G20, G25, G31).
- Page 24 RÉGLAGE DE LA CHAUDIÈRE (technicien qualifié) 5. RÉGLAGE DE LA CHAUDIÈRE 5.1 Tableau des paramètres TABLEAU DE REGLAGE DES PARAMETRES DSC 32/45 N° de Valeur de Préréglage Désignation paramètre Fonction de réglage Observation paramètre réglage d’usine ECS instantanée 02= augmentation de la ECS accumulée...
- Page 25 RÉGLAGE DE LA CHAUDIÈRE (technicien qualifié) N° de Valeur de Préréglage Désignation paramètre Fonction de réglage paramètre réglage d’usine Désactivée Fonction sanitaire Activée Non disponible sur ce modèle de chaudière (uniquement chaudière a condensation) Désactivée Activation carte de gestion des zones Activée Désactivée Activation de la...
- Page 26 RÉGLAGE DE LA CHAUDIÈRE (technicien qualifié) 5.2 Programmation des paramètres Pour modifier les valeurs pré-réglées des paramètres selon le tableau précédent, il faut accéder au menu de réglage des paramètres selon la procédure suivante : 1.- Appuyer sur le bouton poussoir 1 pour obtenir l’affichage «...
- Page 27 RÉGLAGE DE LA CHAUDIÈRE (technicien qualifié) Paramètre 01 – Sélection du type de chaudière 6.- Agir sur les touches « » et « » pour modifier la valeur du paramètre : 00 = ECS instantanée 01 = ECS accumulée 02 = ECS accumulée confort (+7° C). 7.- Appuyer et relâcher la touche «...
- Page 28 RÉGLAGE DE LA CHAUDIÈRE (technicien qualifié) Paramètre 04 – Sélection du fonctionnement de la pompe en mode chauffage 6.- Agir sur les touches « » et « » pour modifier la valeur du paramètre : 00 = Post-circulation 3’ 01 = Fonctionnement permanent 7.- Appuyer et relâcher la touche «...
- Page 29 RÉGLAGE DE LA CHAUDIÈRE (technicien qualifié) Paramètre 07 – Temporisation post circulation pompe en mode chauffage 6.- Agir sur les touches « » et « » pour modifier la valeur du paramètre comprise entre les valeurs limites : 00 = 0 x 5” = 0” 90 = 90 x 5”...
- Page 30 RÉGLAGE DE LA CHAUDIÈRE (technicien qualifié) Paramètre 09 – Réglage pression gaz minimum mécanique Toutes les chaudieres sont pré-réglées en usine avec une pression gaz minimum mécanique de 1,7/1,8 mbar pour le gaz naturel G20. A la mise en service, et obligatoirement en cas de remplacement de la vanne gaz, contrôler cette pression mini gaz à...
- Page 31 RÉGLAGE DE LA CHAUDIÈRE (technicien qualifié) Paramètre 10 – Réglage pression minimum chauffage (Réglage suivant tableau page 30) Agir sur les touches « » ou « » pour modifier si nécessaire la valeur du paramètre comprise entre les valeurs limites suivantes : 29 –...
- Page 32 RÉGLAGE DE LA CHAUDIÈRE (technicien qualifié) 4) A la fin de cette opération, régler de nouveau la valeur du paramètre 11 si nécessaire en fonction des besoins chauffage de l’installation (voir diagramme pression / puissance page 30). 5) Agir sur les touches « »...
- Page 33 RÉGLAGE DE LA CHAUDIÈRE (technicien qualifié) Paramètre 13 – Fonction sanitaire 6. Agir sur les touches « » et « » pour modifier la valeur du paramètre : 00 = Fonction désactivée 01 = Fonction activée (défaut = 120”) 7. Appuyer et relâcher la touche « S » pour confirmer. Le numéro du paramètre P 13 («...
- Page 34 RÉGLAGE DE LA CHAUDIÈRE (technicien qualifié) 5.3 Tableau de données / pressions gaz Gaz Liquide Méthane Méthane Propane Pression nominale d’alimentation mbar DSC 32/45 Débit gaz (15° C; 1013 mbar) 3.73 ----- Débit gaz (15° C; 1013 mbar) kg/h 2.71 nbre x Ø...
- Page 35 RÉGLAGE DE LA CHAUDIÈRE (technicien qualifié) 5.5 Transformation du type de gaz LÉGENDE : VANNE GAZ RÉGULATEUR GAZ PRISE PRESSION ENTRÉE PRISE PRESSION SORTIE TUYAU GAZ COLLECTEUR BRÛLEUR BRÛLEUR GAZ 15 RAMPES INJECTEURS GAZ ÉLECTRODES D' ALLUMAGE ÉLECTRODES DÉTECTION FLAMME (IONISATION) VIS FIXATION COLLECTEUR Fig.
- Page 36 ENTRETIEN (technicien qualifié) 6. ENTRETIEN (technicien qualifié) 6.1 Avertissements généraux Les opérations d’entretien doivent être effectué tous les ans par un technicien qualifié. Pour garantir une durée de vie plus longue et un bon fonctionnement de l’appareil, n’utiliser que des pièces de rechange d’origine dans le cadre des travaux de dépannage ou d’entretien.
- Page 37 ENTRETIEN (technicien qualifié) 6.3 Accès à la chaudière Pour toutes les opérations de contrôle et d’entretien, il faut démonter un ou plusieurs panneaux de la chaudière. Il faut retirer les panneaux latéraux avant de pouvoir retirer les panneaux avant. Porte avant : •...
- Page 38 ENTRETIEN (technicien qualifié) 6.4 Vidange de l’installation de chauffage et eau chaude sanitaire Chaque fois qu’il sera nécessaire de vider l’installation, procéder de la façon suivante : • Sélectionner mode HIVER attendre l’allumage de la chaudière ; • Couper l’interrupteur général de l’électricité ; •...
- Page 39 ENTRETIEN (technicien qualifié) 6.5 Sécurité cheminée La chaudière à tirage naturel est équipée d’un dispositif (fig.1) contrôlant l’évacuation des gaz de combustion. Le dispositif permet une sécurité maximum pendant le fonctionnement. Ce dispositif intervient en bloquant l’arrivée du gaz au brûleur principal et met la chaudière en sécurité...
- Page 40 ENTRETIEN (technicien qualifié) 6.6 Schéma électrique CARTE ELECTRONIQUE DIGITECH - SM 20019 COD. 76677LA Légende IG: Interrupteur Tabl. Com. TF : Thermostat Sécurité Fumees TS: Thermostat de Surchauffe SR: Sonde Chauffage SS: Sonde Sanitaire SE: Sonde Externe (option) ER: Électrode Détection EA: Électrode Allumage TRA:Transformateur Allumage VD: Vanne 3 voies...
- Page 41 ENTRETIEN (technicien qualifié) Branchement du thermostat d’ambiance (en option) Brancher les câbles au bornier se trouvant à l’intérieur du tableau de commande de la façon suivante : a) couper l’alimentation depuis l’interrupteur général. b) retirer le panneau avant de la chaudière. c) dévisser les vis et retirer le couvercle A.
- Page 42 ENTRETIEN (technicien qualifié) Modulation de la température d’entrée en fonction de la température extérieure Le branchement de la sonde extérieure se fait directement sur la carte électronique SM 20019. La gestion de la sonde peut donc se faire : • en cas d’installation de commande à...
- Page 43 ENTRETIEN (technicien qualifié) 6.7 Anomalies de fonctionnement Code défaut Anomalie Cause possible Solution Défaut flamme En phase -vérifier l’alimentation gaz (ouverture du robinet gaz). d’allumage, le -purger la canalisation gaz. Manque gaz train d’étincelle -vérifier la pression d’alimentation gaz sur prise de pression entrée fonctionne bloc gaz.
- Page 44 ENTRETIEN (technicien qualifié) Code défaut Anomalie Cause possible Solution -présence d’air dans la chaudière, purger l’installation. Déclenchement de la sécurité E 02 -mauvaise circulation hydraulique. de surchauffe -pompe bloquée, débloquer la pompe. E fixe Sécurité 02 clignotant -vérifier la connexion des fils. surchauffe 95°...
- Page 45 ENTRETIEN (technicien qualifié) Code défaut Anomalie Cause possible Solution Plus -remplacer le fusible. d’indication sur Fusible de la carte principale l’écran du défectueux tableau -vérifier la connexion des fils 1(marron) et 2 (bleu) du connecteur Carte principale défectueuse M9 (tension 230 V), si alimentation correcte, remplacer la carte principale - remplacer l’ensemble platine afficheur Afficheur défectueux...
- Page 46 ENTRETIEN (technicien qualifié) 6.8 Diagnostic ■ Codes erreurs : E 01 – DEFAUT FLAMME E 02 – DEFAUT SECURITE SURCHAUFFE E 03 – DEFAUT SONDE FUMEE H2O – DEFAUT PRESSOSTAT EAU OU MANQUE D’EAU E 05 – DEFAUT SONDE CHAUFFAGE E 12 –...
- Page 47 L’installation, le premier allumage, les réglages et les opérations d’entretien doivent être effectués exclusivement par du personnel qualifié (ex. les centres d’assistance technique autorisés par la société DEVILLE THERMIQUE). Une mauvaise installation peut provoquer des dommages aux personnes, animaux ou aux matériels, à l’égard desquels le constructeur ne pourra être tenu responsable.
- Page 48 UTILISATION ET RÉGLAGE DE LA CHAUDIÈRE PAR L’UTILISATEUR Si on détecte des odeurs de gaz NE PAS ACTIONNER LES INTERRUPTEURS ELECTRIQUES, LE TELEPHONE NI TOUT AUTRE APPAREIL POUVANT GENERER DES DECHARGES ELECTRIQUES OU DES ETINCELLES OUVRIR IMMEDIATEMENT LES PORTES ET LES FENETRES POUR CHANGER L’AIR DANS LA PIECE FERMER LES ROBINETS DU GAZ DEMANDER IMMEDIATEMENT L’INTERVENTION DU SERVICE D’URGENCE DES POMPIERS Réglages pour l’utilisateur...
- Page 49 UTILISATION ET RÉGLAGE DE LA CHAUDIÈRE PAR L’UTILISATEUR Allumage de la chaudière Allumage de la chaudière • Ouvrir le robinet du gaz placé sous la chaudière • Mettre en fonction la chaudière en plaçant l’interrupteur 1 (Fig. 20 page 44) sur ON (marche) (fig. 1) •...
- Page 50 DEVILLE THERMIQUE S.A. BP 43 – ZAC Les Marches du Rhône Est 69720 Saint Laurent de Mûre – France LES DONNEES TECHNIQUES ET LES DIMENSIONS NE NOUS ENGAGENT NULLEMENT. PAR AILLEURS NOTRE SOCIETE SE RESERVE LE DROIT D’APPORTER DES MODIFICATIONS SANS PREAVIS. NOUS DECLINONS...
