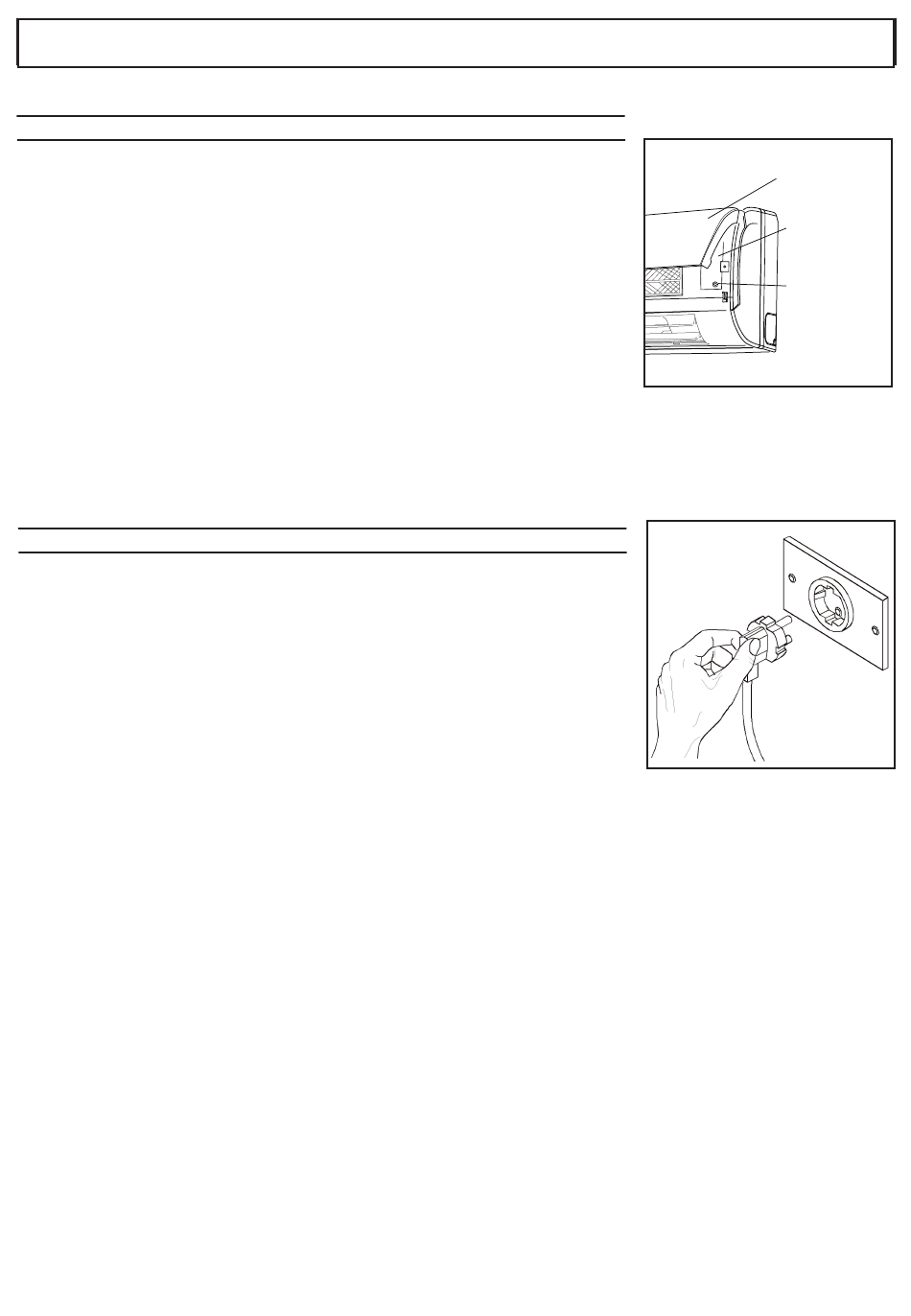

COLLEGAMENTO ELETTRICO DELL'UNITÀ MURALE
1. Aprire il pannello frontale dell'unità ( 1 Fig-2 )
2. Rimuovere la cover di plastica sul lato destro l'unità al coperto ( 2 Fig-2 )
3. Stabilite i collegamenti che fanno riferimento ai diagrammi di cablaggio dell'u-
nità.
4. Girare sottosopra la cover (3 Fig-2) e chiudelo con le apposite vite.
5.Chiudere il pannello frontale dell'unità (1 Fig-2 )
Nota.
Il cavo giallo/verde deve essere lungo almeno 20 mm in piu' rispetto agli altri.
ALLACCIAMENTO ELETTRICO
Per le unità dotate di spina come riportato sugli schemi elettrici, forniti a corredo
macchina, l'allacciamento elettrico è effettuato inserendo la spina d'alimentazione
dell'unità interna in una presa di rete. L'alimentazione dell'unità esterna è prele-
vata dall'interna.
Per le altre unità seguire le raccomandazioni riportate nella sezione "Colegamenti
elettrici".
N.B.: La presa per il cavo d'alimentazione deve essere provvista di messa a terra
regolamentare e soddisfare alle esigenze riportate nella tabella dei dati tecnici.
La spina deve essere accessibile in ogni momento.
22
INSTALLAZIONE DELLA MACCHINA
Fig.2
1
2
COVER
3
Fig.3
