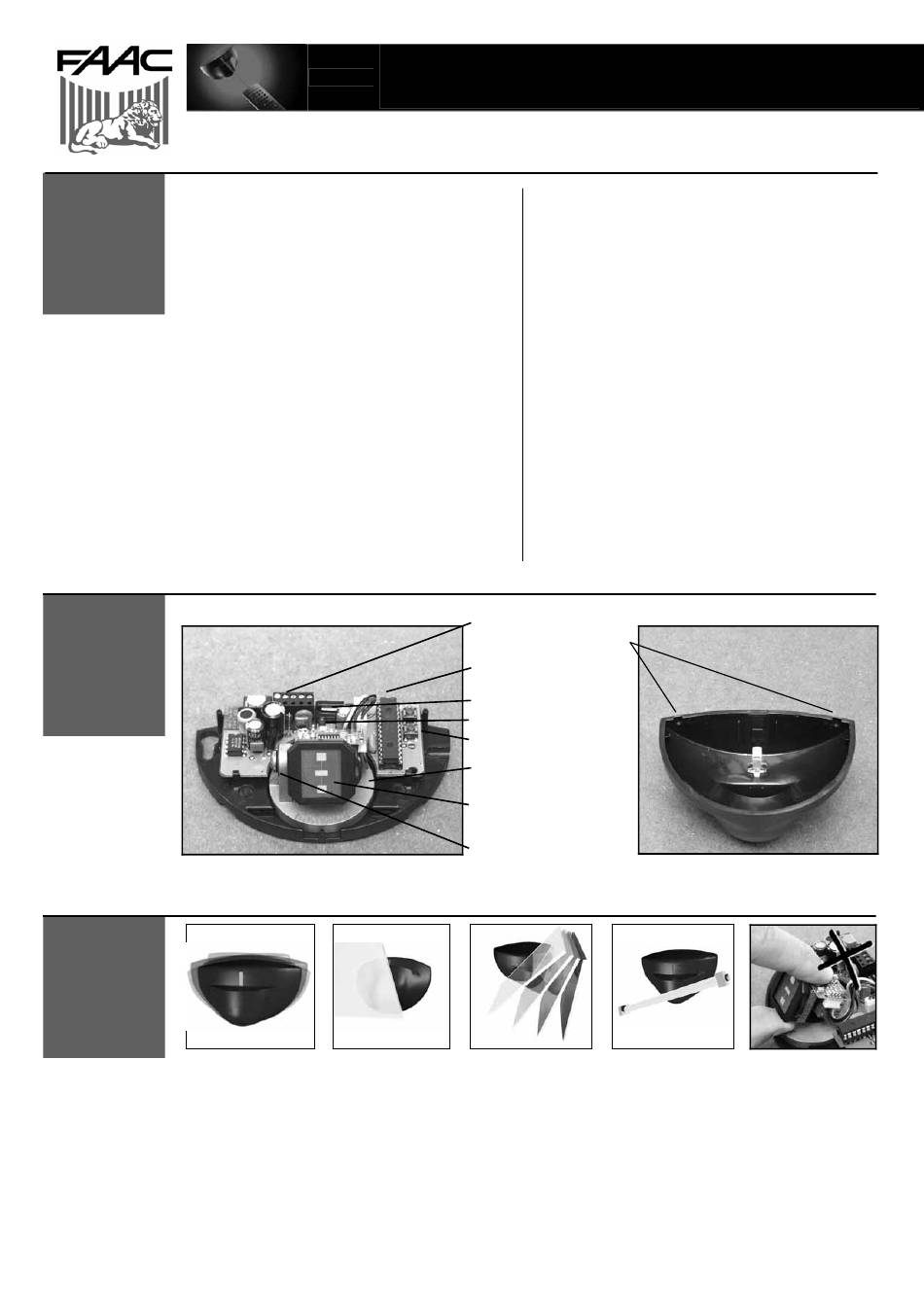

DETECTEURS DE MOUVEMENT UNIVERSELS POUR PORTES AUTOMATIQUES
Technologie
SPECIFICATION
TECHNIQUE
Fréquence émise
Puissance émise
Densité de puissance émise
Hauteur d'installation
• Standard
• Haute
Angle d'inclinaison
Zone de détection (hauteur d'installation = 2.2 m)
• Champ de détection large
• Champ de détection étroit
Mode de détection
Vitesse min. de détection
Tension d'alimentation
Fréquence secteur
Consommation
Sortie relais (contact inverseur libre de potentiel)
• Tension max. aux contacts : 42V AC/ DC
• Courant max. aux contacts : 1A (résistif)
• Pouvoir de coupure max.
DESCRIPTION DU
DETECTEUR
CONSEILS
D'INSTALLATION
Fixer le capteur
solidement afin qu'il ne
vibre pas.
: hyperfréquence et
microprocesseur
: 24.175 GHz
: <20 dBm EIRP
: < 5 mW/cm²
: de 1.8 m à 3 m
: de 3 m à 4 m
: 0° à 90° vertical
-30° à + 30° latéral
: 4m (L) x 2m (P)
: 2m (L) x 2.5m (P)
: mouvement
: 5 cm/s (mesurée dans
l'axe du radar)
: 12V à 24V AC ±10%
12V à 24V DC +30%/ -10%
: 50 à 60 Hz
: < 2W (VA)
: 30W (DC) / 60VA (AC)
VUE INTERIEURE
Ne pas placer le
détecteur directement
derrière un panneau ou
un matériau quelconque.
MANUEL D'UTILISATION
BFR1 : détecteur bidirectionnel
Temps de maintien
Plage de température
Indice de protection
Conformité aux normes : R&TTE 1999/5/EC; EMC 89/336/EEC
Dimensions
Poids
Matière du boîtier
Couleur du boîtier
Longueur du câble
Réglage manuel
• Sensibilité (boutons poussoirs)
• Orientation du lobe (mécaniquement)
• Forme du lobe de détection (choix d'antenne)
Réglage par télécommande
• Sensibilité
• Temps de maintien
• Immunité
• Hauteur d'installation
• Config. de sortie
• Contrôle de porte
• Code de sécurité
Bornier débrochable
Empreintes pour
passage de câble
Antenne planaire
lobe étroit
Récepteur infrarouge
LED
Boutons poussoirs
Réglage lateral de l'antenne
Antenne planaire lobe large
(standard)
Réglage vertical
de l'antenne
Oter tout objet
Eviter la présence de
susceptible de bouger
tubes néon dans le
ou de vibrer dans le
champ de détection.
champ de détection.
BFR1
: 0.5 s à 9s (ajustable)
: -20°C à +55°C
: IP54
: 120 mm (L) x 80 mm (H) x 50 mm (P)
: 0.215 kg
: ABS
: gris anthracite
: 2.5m
:
10 niveaux (0 à 9)
:
10 niveaux (0.5s à 9s)
:
quasi-présence, normal, immunités
renforcées, immunités renforcées
complémentaires
:
standard, haut
:
actif /passif
:
automatique, ouvert/fermé en
permanence
:
code d'accès de 1 à 4 chiffres
CAPOT
(VUE INTERIEURE)
Eviter tout contact avec
les parties électroniques
(décharges
électrostatiques).
1/8
