FAAC FOTIR30 Mode D'emploi

BARRIERE INFRAROUGE ANTI-VANDALE FOTK
Information
La barrière infrarouge FOTIR30 a été créée pour des installations dans lesquelles il est nécessaire d'appliquer deux cellules
superposées, sans qu 'elles ne se perturbent. Pour cela, il suffit d'alimenter les photocellules avec une alimentation
de croiser les alimentations
câble de couleur rouge de 24V~, le TX et RX de l'autre photocellule devront avoir le câble de couleur rouge à 0 V~ et le câble de
couleur noire à 24 V~).

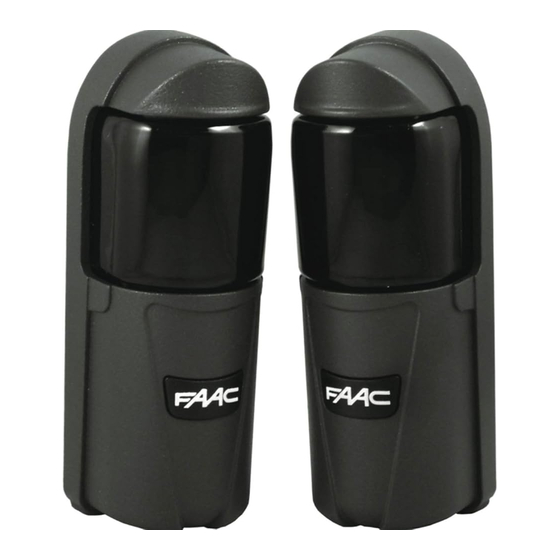

L'ensemble comprend les éléments suivants:
N. 1 cellule photo-éléctrique réceptrice
N. 1 cellule photo-éléctrique émettrice
N. 1 kit pour la fixation
N. 1 Mode d'emploi
INSTALLATION
Barrière infrarouge émettrice
- Connecter les câbles d 'alimentation dans le bornier en respectant 12 / 24V et sélectionner le cavalier (JP1) synchronisé ou non.
- Placer les câbles de façon à ne pas occulter le rayon infrarouge.
- Refermer les capots.
- Fermer hermétiquement la gaine et les éventuels trous qui pourraient acheminer des corps étrangers à l'intérieur de la cellule.
Barrière infrarouge réceptrice
-Connecter les câbles d 'alimentation dans le bornier en respectant 12 / 24V et sélectionner le cavalier (JP1) synchronisé ou non.
-Placer les câbles de façon à ne pas occulter le rayon infrarouge.
-Fixer le Récepteur et aligner le sur le même axe et la même hauteur que l 'émetteur. Agir sur le réglage de la lentille si nécessaire
(voir fig.6-7).
- Fermer hermétiquement la gaine et les éventuels trous qui pourraient acheminer des corps étrangers à l'intérieur de la cellule.
-Alimenter les barrières infrarouge 12 - 24 V.
Si le positionnement, l'alignement et la liaison de la photocellule sont exécutés correctement, la LED rouge sur le récepteur sera
Allumée
ATTENTION: Pour avoir la fonction synchronisée, l'alimentation doit être obligatoirement de 12 / 24 V~ (courant alternatif).
Opérations de contrôle
Contrôler plusieurs fois, en interrompant le faisceau infrarouge au moyen d'un carton noir. Chaque fois que le rayon est interrompu,
la LED rouge doit s'éteindre.
Fonctionnement de la LED rouge
LED ROUGE ALLUMEE: ALIGNEE
LED JAUNE ALLUMEE: PAS ALIGNEE OU MAUVAIS ALIGNEMENT
SECURITES
Le dispositif FOTIR30 ne peut pas être utilisé comme dispositif de sécurité (EN 12978) mais il est conforme à la norme
EN 12453 TYPE D.
UTILISATION
Le dispositif FOTIR30 a été étudié pour l'utilisation exclusive comme barrière infrarouge à disposer dans les zones
dangereuses et en proximité du portail/vantail.
SECURITE ET COMPATIBILITE DE L'ENVIRONNEMENT
Ne pas disperser dans l'environnement les matériaux de l'emballage et/ou les circuits.
CONFORMITE
Le dispositif FOTIR30 est conforme aux normes : 2004/108/CE (Directive sur la compatibilité électromagnetique)
Comment éliminer ce produit (déchets d'équipements électroniques) - Europe uniquement
(Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systémes de collecte
Sélective)
Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être jeté avec les autres déchets ménagers.
L'élimination des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de
déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.
67411402
CODE : FOTIR30
(Ex. Si TX et RX d'une photocellule sont alimentés avec un câble de couleur noire de 0 V~ et avec un
Rev. 05 - 10/2013 V.3
Français
Caractéristiques techniques
Portée nominale:
Signal:
Longueur d'onde:
Fréquence infrarouge: 1000 Hz
Alimentation:
Absorption:
Temp. de fonction.:
Contacts relais:
Humidité:
de 12/24 V~ et
30 m
infrarouge modulé
880 nm
12 - 24 V / V~
30 mA TX; 30 mA RX
- 15 °C / + 60 °C
1A max @ 24V NO-NC
de 5 % à 90 % sans condensation
