5
TEST
Généralités
Il est préférable de réaliser ce test sonde non
fixée. Nous vous conseillons de contrôler le
fonctionnement de votre détecteur de fuites
d'eau après chaque changement de piles, et
avant chaque absence prolongée.
Test complet du détecteur
La centrale doit être en "mode Maintenance"
(cf notice centrale transmetteur).
Le mode test permet de valider la portée radio
de l'émetteur, puis le fonctionnement de la
sonde de fuites d'eau en provoquant un défaut.
- Appuyer sur le bouton TEST de l'émetteur.
BiiiP
La centrale acquitte
1
l'appui par un bip.

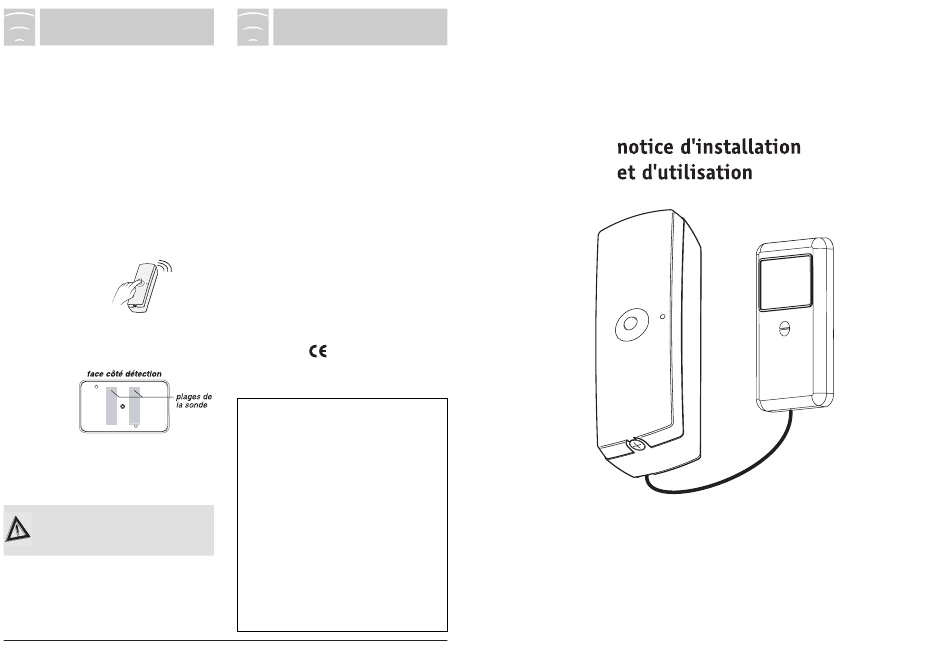

- Provoquer une simulation d'une fuite d'eau en
humidifiant les 2 plages de la sonde face coté
détection (avec une éponge par exemple).
Un bip est émis
sur l'émetteur
en début et en
fin d'alarme.
- Vérifier que le défaut provoque l'émission des
bips de mise en garde sur la centrale trans-
metteur (bip, bip, bip...), et qu'un cycle d'appel
téléphonique est déclenché.
Après le test, n'oubliez pas d'assécher
les 2 plages de la sonde sinon elle va
continuer à détecter. N'oubliez pas de
refermer la trappe de la centrale.
Test éventuel de la sonde de fuites d'eau
Connecter un voltmètre entre le fil blanc et bleu.
La valeur est 0V hors alarme. Lorsque une détec-
tion apparaît (présence d'un liquide), la valeur
passe à 3V (tension de la pile de l'émetteur).
270 1064 Rév.1
6
CARACTÉRISTIQUES
TECHNIQUES
- Portée radio :
• champ libre : 200 à 300 m selon environnement
• intérieur : selon environnement
- Fréquence radio : 434 et 868 MHz, classe I
- Alimentation : 2 piles alcalines 1,5 Volts
type LR03 (ou AAA)
- Consommation en veille : ≤ 25 µA
- Consommation moyenne en émission : ≤ 15 mA
- Autonomie : 3 ans en utilisation normale
- Indice de protection émetteur : IP30 - IK02
- Indice de protection sonde : IP65 - IK05
- Utilisation : intérieur sec exclusivement
- Dimensions émetteur : 102 x 32,5 x 31 mm
- Dimensions sonde : 70 x 41 x 15 mm
- Température de fonctionnement : 0°C / +55°C
- Température de stockage : -25°C / +80°C
- Boîtier : ABS-PC
- Livré avec 0,60 m de câble (3 fils)
- Poids (sans piles) : 200 gr
Déclaration
DECLARATION DE CONFORMITE R&TTE
/ DECLARATION OF CONFORMITY R&TTE
Désignation / Brand name : Détecteur de fuites d'eau
/ DFX Detector of water leakage
Distributeur / Distributor's name : FAAC
Type / Type : Emetteur / Transmitter
Déclare que le produit référencé ci-dessus est conforme aux exigen-
ces essentielles de la directive R&TTE 1999/5/CE
(Declare that the above equipment comply with the essential requirement of
the Directive R&TTE 1999/5/CE)
Sécurité électrique / Safety :
NF EN 60950 (oct 2000) produit TBTS / classe III
Compatibilité électromagnétique / electro magnetic compatibility :
EN 301489_3 (juil 2000) - NF EN 50130_4 (avril 1995) + A1 (1998)
Utilisation efficace du spectre radioélectrique
/ effective use of radioelectrical spectrum :
EN 300-220_3 V1.1.1 (sept 2000)
Déclare que les essais radio essentiels ont été effectués
Declare that the essential radio tests have been done
Le marquage CE est apposé sur le produit
The CE marking is printed on the equipment
Année d'apposition du marquage CE
Date of affixing CE marking : 2004
Déclaration CE constructeur / CE declaration manufacturer : N° 04-041_1
Date / Date : 17/01/2004
4
Détecteur de
fuites d'eau
Code : 101207
