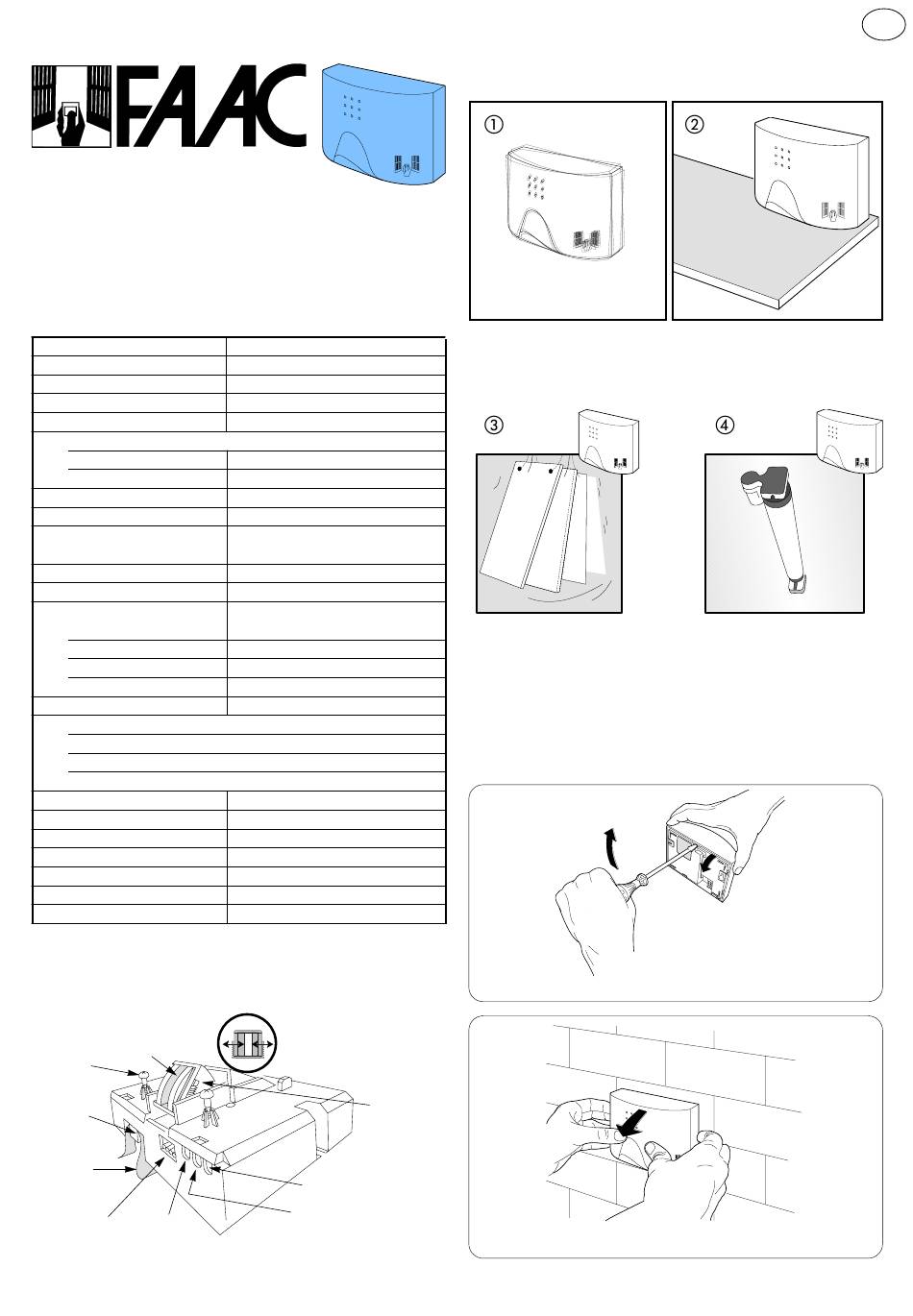

FAAC BF1 Instructions D'installation

BF1
DÉTECTEURS
HYPERFRÉQUENCE
1. SPÉCIFICATIONS TECHNIQUES
Technologie
Fréquence émise
Puissance émise
Hauteur d'installation
Angle d'inclinaison
Zone de détection (typique)
Lobe large
Lobe étroit
Mode de détection
Vitesse minimum
Tension d'alimentation
Fréquence secteur
Consommation
Sortie
Tension max. aux contacts
Courant max. aux contacts
Pouvoir de coupure max.
Temps de maintien de la sortie
Réglages
Sensibilité, temps de maintien (par potentiomètre)
Configuration des fonctions (par Dip-Switches)
Dimensions et position du lobe (mécaniquement)
Gamme de température
Immunité
Dimensions
Masse
Matière
Couleur du boîtier
Longueur du câble
2. DESCRIPTION DU DÉTECTEUR
ANTENNE À
OUVERTURE
VARIABLE
VIS POUR
FIXATION
BORNIER
CARTON
EXTRACTEUR
LED
DIP-SWITCH
hyperfréquence et microprocesseur
24,125 GHz
3 mW
3 m maximum
20° à 34° en 5 pas
4 m (L) x 2 m (P)
2 m (L) x 3 m (P)
mouvement
5 cm/s (mesurée dans l'axe du radar)
12 à 24 V AC +/- 10%
12 à 24 V DC +30% / -10%
50 à 60 Hz
< 2 W
relais inverseur
(contact libre de potentiel)
60 V DC / 125 V AC
1 A (résistif)
30 W (DC) / 60 VA (AC)
0,5 s à 13 s (réglable)
-20°C à +55°C
perturbations électriques et radiofréquences
136 mm (L) x 98 mm (H) x 65 mm (P)
315 g
ABS
bleu
2,5 m
RÉGLAGE DE LA
POSITION
ANGULAIRE DE
L'ANTENNE
POTENTIOMÈTRE
DE SENSIBILITÉ
POTENTIOMÈTRE DE
TEMPS DE MAINTIEN
3. CONSEILS POUR L’INSTALLATION
•Le détecteur doit être
solidement fixé et ne pas
vibrer
•Le détecteur ne doit pas
avoir dans son lobe de
détection un objet
susceptible de se déplacer
ou de vibrer
4. OUVERTURE DU DÉTECTEUR
Par l'arrière, avant l'installation
Par l'avant, après l'installation
9
•Le détecteur ne peut être
placé directement derrière
un panneau ou un matériau
quelconque
•Le détecteur ne doit pas avoir
de tube néon dans son lobe
de détection
F
