Justera skyddskåpan:
Vrid endast skyddskåpan 11 medurs till den erforderliga
arbetspositionen. Spännspaken 1 klämmer automatiskt fast
skyddskåpan i denna arbetsposition.
 Ställ in sprängskyddet 11 så att gnistor inte sprutas
mot användaren.
Anvisning: Kodnockarna på sprängskyddet 11 garanterar att
endast det sprängskydd kan monteras som passar till elverk-
tyget.
Demontera skyddskåpan:
Vrid skyddskåpan 11 så att de fyra näsorna griper in i de fyra
spåren på lagersätet (se bild B) och ta av skyddskåpan.
Sprängskydd för kapning
 Vid kapning med bundna slipmedel använd alltid
sprängskyddet 12.
Sprängskyddet för kapning 12 monteras på samma sätt som
sprängskyddet för slipning 11.
Stödhandtag
 Använd alltid elverktyget med stödhandtag 8.
Skruva fast stödhandtaget 8 i relation till arbetssätt till höger
eller vänster om växelhuset.
Handskydd
 För arbeten med gummisliprondellen 19 eller med
koppborste/skivborste/lamellslipskiva skall alltid
handskyddet 18 monteras.
Fäst handskyddet 18 med stödhandtaget 8.
Montering av slipverktyg
 Ta bort batteriet innan åtgärder utförs på elverktyget
(t.ex. underhåll, verktygsbyte etc.) samt före trans-
port och lagring. Om strömställaren Till/Från oavsiktligt
påverkas finns risk för personskada.
 Berör inte slip- och kapskivorna innan de svalnat. Ski-
vorna blir under arbetet mycket heta.
Rengör slipspindeln 10 och alla delar som skall monteras.
Tryck för fastspänning och lossning av slipverktyg spindellås-
knappen 2 för blockering av slipspindeln.
 Tryck ned spindellåsknappen endast när slipspindeln
står stilla. I annat fall kan elverktyget skadas.
Slip-/kapskiva
 Montera endast slip- och kapningsskivor med snabb-
spänningsmuttern 17.
Beakta slipverktygens dimensioner. Centrumhålet måste passa
till stödflänsen. Använd inte reducerstycken eller adapter.
Var vid användningen av diamant-kapningsskivor noga med
att rotationsriktningspilen på diamant-kapningsskivan och
elverktygets rotationsriktning (se rotationsriktningspilen 9 på
transmissionshuvudet) stämmer överens.
Ordningsföljden vid montering visas på grafiksidan.
Bosch Power Tools

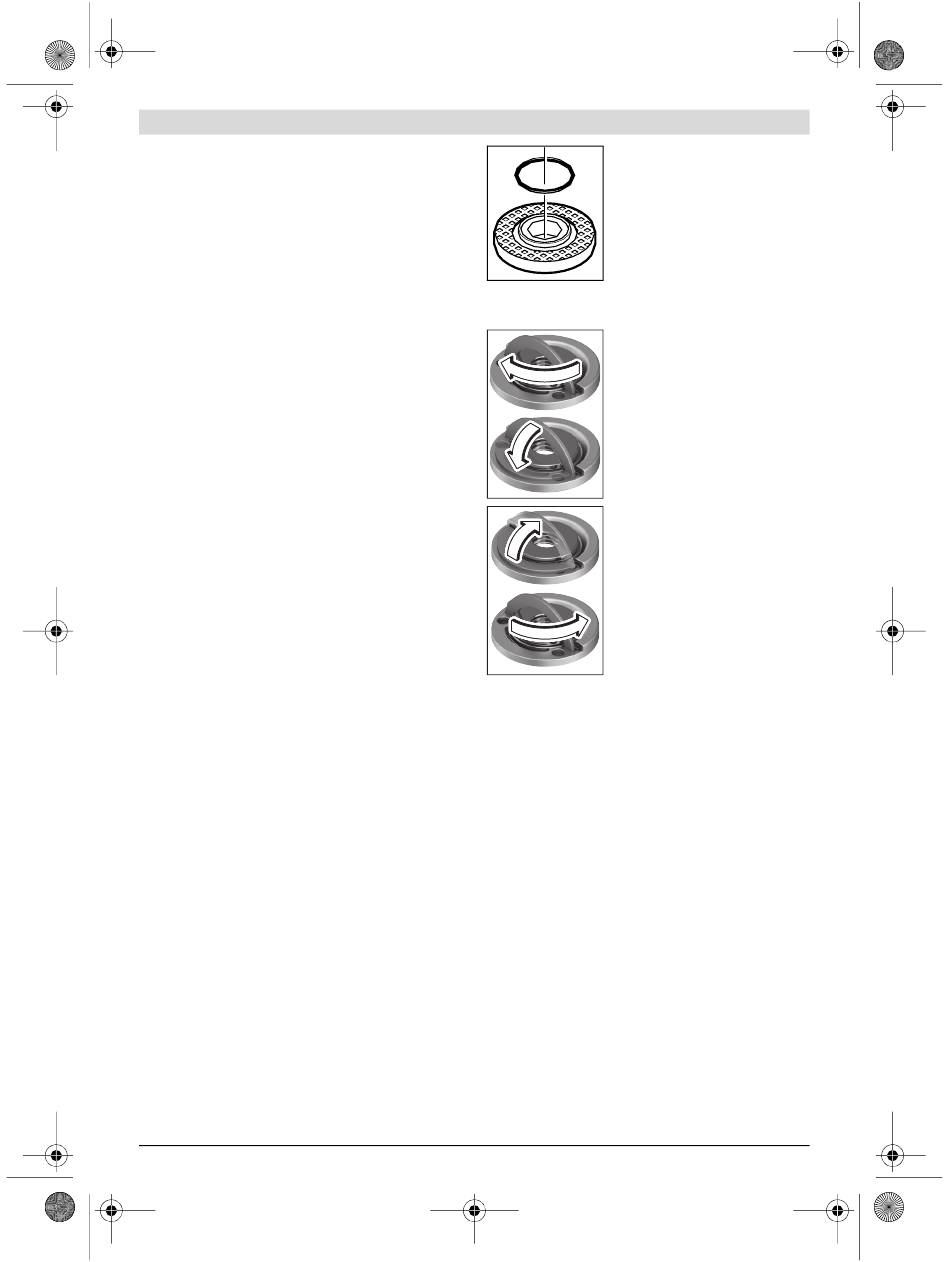

I stödflänsen 13 är kring centreran-
satsen en plastdel (O-ring) insatt.
Om O-ringen saknas eller är ska-
dad måste stödflänsen 13 före fort-
satt användning ovillkorligen bytas.
Slip-/kapningsskivan fäster du verktygslöst med snabbspän-
ningsmuttern 17.
Fäll upp snabbspänningsmutterns
17 bygel och skruva på snabbspän-
ningsmuttern 17 på den arreterade
spindeln.
Dra åt snabbspänningsmuttern 17
för hand.
Fäll ner bygeln för att fixera snabb-
spänningsmuttern 17.
För att lossa slip-/kapningsskivan fäl-
ler du upp snabbspänningsmutterns
17 bygel.
Skruva av snabbspänningsmuttern
17 från den arreterade spindeln.
 Kontrollera efter monteringen av slipverktyg och innan
start om snabbspänningsmuttern 17 bygel har fällts
ner.
 Kontrollera efter montering och före start av slipverk-
tyget att det monterats på rätt sätt och kan rotera fritt.
Kontrollera att slipverktyget inte berör sprängskyddet
eller andra delar.
Lamellslipskiva
 För arbeten med lamellslipskiva ska handskyddet 18
monteras.
Gummisliprondell
 För arbeten med gummisliprondell 19 ska handskyd-
det 18 monteras.
Ordningsföljden vid montering visas på grafiksidan.
Skruva på rundmuttern 21 och dra fast med tvåstiftsnyckeln.
Koppborste/skivborste
 För arbeten med koppborste eller skivborste ska hand-
skyddet 18 monteras.
Ordningsföljden vid montering visas på grafiksidan.
Koppborsten/skivborsten måste kunna skruvas upp på slip-
spindeln så långt att den ligger stadigt an mot slipspindelflän-
sen vid ändan på slipspindelgängan. Spänn fast koppborsten/
skivborsten med fast skruvnyckel.
