IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
Installer: Leave these instructions with consumer.
Consumer: Keep these instructions for future
.
reference
WARNING:
Improper installation, adjustment,
alteration, service or maintenance can
cause property damage, personal injury or
loss of life. Refer to the owner's
information manual provided with this
appliance. Installation and service must be
performed by a qualified installer, service
agency, or the gas supplier.
WARNING
Do not store or use gasoline or other
flammable vapors and liquids in the
vicinity of this or any other appliance.
An LP-cylinder not connected for use shall
not be stored in the vicinity of this or any
other appliance.
DANGER
CARBON MONOXIDE HAZARD
This appliance can produce carbon
monoxide which has no odor.
Using it in an enclosed space can kill
you.
Never use this appliance in an enclosed
space such as a camper, tent, car or
home.
Questions, Problems, Missing Parts? Before returning to
your retailer, call our customer service department in the
US and Canada at 1-888-383-1932, 9:00am - 5:00pm
Monday – Friday, EST. English and French, or you may
email customerservice@agio-usa.com.

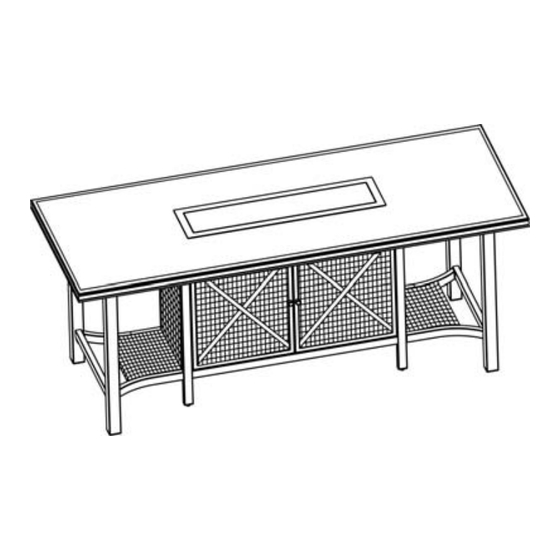

9 PIECE WOVEN HIGH DINING FIRE SET
ITM. / ART. 2127021
CSA Model
WT17DL
ARK03800
DANGER
If you smell gas:
FIRE OR EXPLOSION HAZARD
If you smell gas:
•shut off gas to the appliance.
•Extinguish any open flame.
•if odor continues, leave the area
immediately.
•After leaving the area, call your gas
supplier or fire department.
Failure to follow these instructions could
result in fire or explosion, which could
cause property damage, personal injury, or
death.
WARNING:
If the information in this manual is not
followed exactly, a fire or explosion may
result causing property damage, personal
injury, or loss of life.
WARNING For Outdoor Use Only.
Installation and service must be performed
by a qualified installer, service agency, or
the gas supplier.
FOR USE WITH 9KG (20LB) PROPANE
CYLINDER WITH TYPE 1 CONNECTION OR
FOR USE WITH NATURAL GAS AFTER
CONVERSION KIT IS INSTALLED (MUST BE
PROFESSIONALLY INSTALLED).
WARNING:
USE FACTORY APPROVED
REPLACEMENT PARTS
AND ACCESSORIES ONLY.
USE OF UNAPPROVED
PARTS OR ACCESSORIES
CAN VOID THE WARRANTY
ON THIS PRODUCT AND
RESULT IN A HAZARDOUS
CONDITION. PLEASE
CONTACT US FOR
INFORMATION REGARDING
REPLACEMENT HOSES,
THERMOCOUPLES,
ELECTRODES, IGNITION
MODULES & FIRE ICE, ETC.
1
