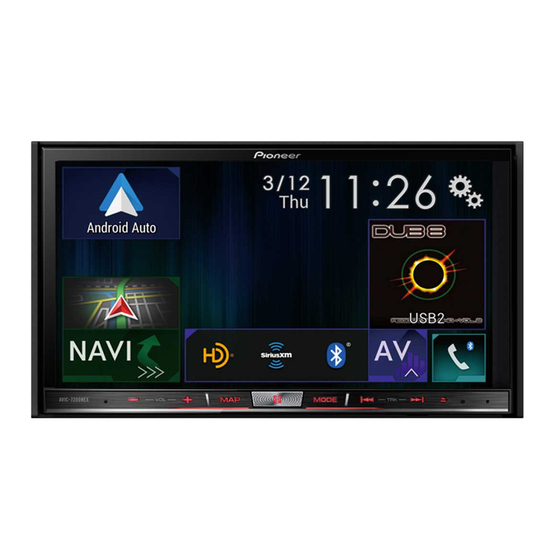

- Page 1 Installation Manual Manuel d’installation MULTIMEDIA NAVIGATION RECEIVER RECEPTEUR DE NAVIGATION MULTIMEDIA AVIC-8100NEX AVIC-7100NEX AVIC-6100NEX AVIC-5100NEX...
- Page 2 Before installing this product 5 To avoid electromagnetic interference 26 To prevent damage 6 Before installing 26 – Notice for the blue/white lead 6 – For AVIC-8100NEX and AVIC-7100NEX Parts supplied 7 users 27 Connecting the power cord (1) 8 Installing this product 27 Connecting the power cord (2) 10 –...
- Page 3 Important safeguards manual WARNING ! The navigation features of this product Pioneer does not recommend that you install (and the rear view camera option if pur- this product yourself. This product is de- chased) are intended solely to aid you in signed for professional installation only.
- Page 4 Section Precautions ! Certain country and government laws may prohibit or restrict the placement and use of this product in your vehicle. Please com- ply with all applicable laws and regulations regarding the use, installation and opera- tion of this product.
- Page 5 Section Connection Precautions before damaged, resulting in a short circuit or malfunction and permanent damage to connecting the system the product. ! Do not cut the GPS antenna cable to WARNING shorten it or use an extension to make it Do not take any steps to tamper with or dis- longer.
- Page 6 Section Connection ! To avoid short-circuiting, cover the discon- To prevent damage nected lead with insulating tape. It is espe- cially important to insulate all unused WARNING ! Use speakers over 50 W (output value) speaker leads, which if left uncovered may and between 4 W to 8 W (impedance value).
- Page 7 Section Connection Parts supplied Parts marked (*) are supplied with AVIC- 8100NEX, AVIC-7100NEX and AVIC-6100NEX. This product Power cord GPS antenna Microphone Mini-jack extension USB cable cable Lock tie*...
- Page 8 Section Connection Connecting the power cord (1) Yellow To terminal supplied with power regardless of ignition switch position. To electric terminal controlled by ignition switch (12 V DC) ON/OFF. Orange/white To lighting switch terminal. Black (ground) To vehicle (metal) body. With a two-speaker system, do not connect anything to the speaker leads that are not connected to speakers.
- Page 9 Section Connection This product 14 cm (5-1/2 in.) Yellow/black (MUTE) If you use equipment with a mute function, connect that equipment to the Audio Mute lead. If not, keep the Power supply Audio Mute lead free of any connections. Power cord Fuse (10 A) Note Audio source will be set to mute or attenuate, while...
- Page 10 Note The position of the speed detection circuit and the position of the parking brake switch vary depending on the vehicle model. For details, consult your authorized Pioneer dealer or an installation professional. Light green (PARKING BRAKE) Used to detect the ON/OFF status of the parking brake.
- Page 11 Section Connection This product Power supply Power cord Violet/white (REVERSE-GEAR SIGNAL INPUT) This is connected so that this product can detect whether the vehicle is moving forwards or backwards. Connect the violet/white lead to the lead whose voltage changes when the shift lever is put in reverse.
- Page 12 Section Connection Connecting the system iDatalink adapter input Please refer to the instruction manual for the iDatalink adapter (sold separately).* This product SiriusXM Connect Vehicle Tuner Please refer to the instruction manual for SiriusXM Connect Vehicle Tuner (sold separately). Antenna jack 4 m (13 ft.
- Page 13 Section Connection Notes ! * Before using and/or connecting the iData- link Maestro adapter, you will need to first flash the Maestro module with the appropriate vehicle and head unit firmware. You can find the device number that is required for the acti- vation on the followings (refer to Operation Manual.): —...
- Page 14 Section Connection Connecting to separately sold power amp Power amp (sold separately) cables Rear outputs (sold separately) (REAR OUTPUT) Power amp (sold separately) 15 cm (5-7/8 in.) Power amp (sold separately) Front outputs (FRONT OUTPUT) This product Power supply White, Red (SWL, SWR) Power cord Blue/white To system control terminal of the power amp...
- Page 15 Section Connection Connecting an iPhone, iPod, Android device or a MirrorLink device ™ Find your device and the function you want to operate from the list below, and refer to the page for the connection. iPhone 6 Plus/iPhone 6/iPhone 5s/iPhone 5c/iPhone 5 iPod (audio) Refer to Connecting via the USB port on page 17.
- Page 16 Section Connection Android device HDMI port Refer to Connecting an Android device with an HDMI port on page 19. 8100NEX 7100NEX 6100NEX AppRadio Mode MHL port Refer to Connecting an Android device with an MHL port on page 20. 8100NEX 7100NEX ™...
- Page 17 Section Connection Connecting an iPhone with Connecting via the HDMI port Lightning connector 8100NEX 7100NEX 6100NEX Notes The following cables are required for the con- nection. ! For details on how to connect an external de- ! HDMI interface cable for iPod / iPhone vice using a separately sold cable, refer to the (CD-IH202) (sold separately) manual for the cable.
- Page 18 Section Connection Connecting an iPhone with Note 30-pin connector ! When you connect the High Speed HDMI ® Cable, use the lock tie to fix it securely. Notes = For details, refer to Securing the High ® ! For details on how to connect an external de- Speed HDMI Cable on page 21.
- Page 19 Section Connection Connecting via the RGB input Connecting the Android ™ device The USB interface cable for iPod / iPhone (CD- IU201S) (sold separately) is required for the 8100NEX 7100NEX 6100NEX connection. App Connectivity Kit (CD-AH200) (sold sepa- USB port 1 This product rately) is required for the connection.
- Page 20 Section Connection Connecting an Android device Connecting the Android or with an MHL port MirrorLink device ™ The USB interface cable for use with Android This product ™ or MirrorLink devices (CD-MU200) (sold sepa- rately) is required for the connection. This product HDMI port USB port 2...
- Page 21 Section Connection Securing the High Speed ® HDMI Cable 8100NEX 7100NEX 6100NEX ® Be sure to fix the High Speed HDMI Cable with the lock tie, when you connect the exter- ® nal device with the High Speed HDMI Cable. ®...
- Page 22 Section Connection Connecting a rear view camera Rear view camera (ND-BC6) When this product is used with a rear view (sold separately) camera, it is possible to automatically switch from the video to rear view image when the shift lever is moved to REVERSE (R). Camera To video output View mode also allows you to check what is behind you while driving.
- Page 23 Section Connection Connecting the external Connecting the video component video component This product Using AV input You can connect an external video component or external camera to this product. Connecting an external camera This product 15 cm (5-7/8 in.) 23 cm (9 in.) Yellow (VIDEO INPUT) Red, white...
- Page 24 Section Connection Using an AUX input CAUTION This product Be sure to use a mini-jack AV cable (CD-RM10) (sold separately) for wiring. If you use other cables, the wiring position might differ resulting AUX input in disturbed images and sounds. L : Left audio (White) R : Right audio (Red) V : Video (Yellow)
- Page 25 Section Connection Connecting an HDMI device Connecting the rear display 8100NEX 7100NEX 6100NEX This product This product Yellow (V OUT) Rear audio output Mini pin plug cable (sold separately) RCA cable (sold separately) To audio inputs To video input Rear display with RCA input jacks (sold separately) Notes...
- Page 26 Section Installation ! Do not install this product where it may (i) Precautions before obstruct the driver’s vision, (ii) impair the installation performance of any of the vehicle’s oper- ating systems or safety features, includ- CAUTION ing airbags, hazard lamp buttons or (iii) ! Never install this product in places where, impair the driver’s ability to safely oper- or in a manner that:...
- Page 27 Section Installation ! Install this product horizontally on a sur- For AVIC-8100NEX and AVIC- face within 0 to 30 degrees tolerance (with- 7100NEX users in 5 degrees to the left or right). Improper Do not install this product in a position where...
- Page 28 Section Installation ! The cords must not cover the area shown Installation using the screw in the figure below. This is necessary to holes on the side of this product allow the amps and navigation mechanism % Fastening this product to the factory to dissipate heat.
- Page 29 Section Installation Fastening the detachable faceplate 6100NEX 5100NEX If you do not plan to remove the detachable fa- ceplate, the detachable faceplate can be fas- tened with the supplied screw. Screw (2 mm × 4 mm)
- Page 30 Section Installation Installing the GPS antenna Parts supplied CAUTION Do not cut the GPS antenna lead to shorten it or use an extension to make it longer. Alter- ing the antenna cable could result in a short GPS antenna Metal sheet circuit or malfunction and permanent da- mage to this product.
- Page 31 Section Installation When installing the antenna inside the vehicle (on the dashboard or rear shelf) WARNING Do not install the GPS antenna over any sen- sors or vents on the dashboard of the vehicle, as doing so may interfere with the proper functioning of such sensors or vents and may compromise the ability of the metal sheet under the GPS antenna to properly and se-...
- Page 32 Section Installation Installing the microphone Attach the microphone clip to the sun visor. ! Install the microphone in a place where its direction and distance from the driver make it easiest to pick up the driver’s voice. ! Be sure to turn off (ACC OFF) the product before connecting the microphone.
- Page 33 Section Installation 1 Double-sided tape Installation on the steering column 2 Clamps Detach the microphone base from the Use separately sold clamps to secure the microphone clip by sliding the microphone lead where necessary inside the vehicle. base while pressing the tab. Adjusting the microphone angle The microphone angle can be adjusted.
- Page 34 Section After installation After installing this product Drive down an unobstructed road until the GPS starts receiving the signal nor- Reconnect the negative (–) terminal of mally. the vehicle’s battery. First, double-check that all connections are Note correct and that this product is installed cor- After installing this product, be sure to check at a rectly.
- Page 35 Pièces fournies 40 électromagnétiques 60 Branchement du cordon d’alimentation Avant de procéder à l’installation 61 (1) 42 – Pour les utilisateurs de AVIC-8100NEX Branchement du cordon d’alimentation et AVIC-7100NEX 61 (2) 44 Installation de ce produit 61 Branchement du système 46 –...
- Page 36 Section Précautions Votre nouveau produit et Si l’icône suivante s’affiche, la description s’applique uniquement au modèle indiqué. ce manuel par ex. ! La fonction de navigation de ce produit (et 8100NEX la caméra de rétrovisée en option le cas échéant) est uniquement destinée à vous assister lors de la conduite de votre véhi- cule.
- Page 37 AVERTISSEMENT ! Certaines lois nationales ou gouvernemen- Pioneer vous recommande de ne pas instal- tales peuvent interdire ou restreindre l’em- ler ce produit vous-même. Ce produit doit placement et l’utilisation de ce produit être exclusivement installé...
- Page 38 Section Connexion ! La trajectoire des fils ne doit pas être ex- Précautions à prendre avant posée à des températures élevées. Si l’iso- de brancher le système lation chauffe, les fils risquent d’être endommagés, ce qui peut entraîner un AVERTISSEMENT court-circuit ou un dysfonctionnement, et N’essayez pas de modifier ou désactiver le endommager de manière irrémédiable le...
- Page 39 Section Connexion ! Ce produit ne peut pas être installé dans Pour éviter toute un véhicule qui ne possède pas de position détérioration ACC (accessoire) sur le commutateur d’al- lumage. AVERTISSEMENT ! Utilisez des haut-parleurs de plus de 50 W (valeur de sortie) et avec une impédance comprise entre 4 W et 8 W.
- Page 40 Pièces fournies bleu/blanc Les parties marquées d’un astérisque (*) sont ! Lorsque le commutateur d’allumage est fournies avec AVIC-8100NEX, AVIC-7100NEX sur Marche (ACC ON), un signal de et AVIC-6100NEX. commande est émis par le biais du fil bleu/ blanc. Raccordez-le à une borne de commande à...
- Page 41 Section Connexion...
- Page 42 Section Connexion Branchement du cordon d’alimentation (1) Jaune Vers la borne fournie avec l’alimentation quelle que soit la position du contacteur d’allumage. Rouge Vers la borne électrique commandée par le contacteur d’allumage (12 VCC) ON/OFF. Orange/blanc Vers la borne du contacteur d’éclairage. Noir (masse) Vers la carrosserie (métal) du véhicule.
- Page 43 Section Connexion Ce produit 14 cm Jaune/noir (MUTE) Si vous utilisez un équipement avec une fonction silence, connectez cet équipement sur le fil Audio Mute. Dans le cas contraire, ne rien connecter sur ce fil. Alimentation Fusible (10 A) Cordon d’alimentation Remarque La source audio sera coupée ou atténuée, alors que les sons suivants ne seront ni coupés...
- Page 44 La position du circuit de détection de vitesse et la position du contacteur de frein à main varient selon le modèle du véhicule. Pour plus de détails, contactez votre revendeur Pioneer agréé ou un installateur professionnel. Vert clair (PARKING BRAKE) Usato per rilevare lo stato ON/OFF del freno di stazionamento.
- Page 45 Section Connexion Ce produit Alimentation Cordon d’alimentation Violet/blanc (REVERSE-GEAR SIGNAL INPUT) Il est connecté afin que ce produit puisse détecter si le véhicule avance ou recule. Connectez le fil violet/blanc sur le fil dont la tension varie lorsque la marche arrière est enclenchée.
- Page 46 Section Connexion Branchement du système Entrée d’adaptateur iDatalink Reportez-vous au manuel d’instructions de l’adaptateur iDatalink (vendu séparément).* Ce produit Syntoniseur pour véhicule SiriusXM Connect Reportez-vous au manuel d’instructions du syntoniseur pour véhicule SiriusXM Connect (vendu séparément). Prise d’antenne Entrée de commande à distance câblée Reportez-vous au manuel d’instructions de l’adaptateur de commande à...
- Page 47 Section Connexion Remarques ! * Avant d’utiliser et/ou de raccorder l’adapta- teur iDatalink Maestro, vous devez d’abord mettre à jour le module Maestro avec le mi- crologiciel de l’unité principale et du véhicule approprié. Le numéro d’appareil nécessaire pour l’activation se trouve aux endroits sui- vants (reportez-vous au Manuel de fonctionne- ment) : —...
- Page 48 Section Connexion Connexion à un amplificateur de puissance vendu séparément Amplificateur de puissance (vendu séparément) Câbles RCA Sorties arrière (vendus séparément) (REAR OUTPUT) Amplificateur de puissance (vendu séparément) 15 cm Amplificateur de puissance (vendu séparément) Sorties avant (FRONT OUTPUT) Ce produit Alimentation Blanc, rouge (SWL, SWR) Cordon d’alimentation...
- Page 49 Section Connexion Connexion d’un iPhone, iPod, appareil Android ou appareil MirrorLink ™ Trouvez votre appareil et la fonction que vous voulez utiliser dans la liste ci-dessous, puis reportez-vous à la page concernant la connexion. iPhone 6 Plus/iPhone 6/iPhone 5s/iPhone 5c/iPhone 5 iPod (audio) Reportez-vous à...
- Page 50 Section Connexion Appareil Android Port HDMI Reportez-vous à la page 53, Connexion d’un périphérique Android via un port HDMI. 8100NEX 7100NEX 6100NEX AppRadio Mode Port MHL Reportez-vous à la page 54, Connexion d’un périphérique Android via un port MHL. 8100NEX 7100NEX ™...
- Page 51 Section Connexion Connexion d’un iPhone Connexion via le port HDMI avec connecteur Lightning 8100NEX 7100NEX 6100NEX Remarques Les câbles suivants sont nécessaires pour la connexion. ! Pour en savoir plus sur la connexion d’un péri- ! Câble d’interface HDMI pour iPod / iPhone phérique externe à...
- Page 52 Section Connexion = Pour en savoir plus, reportez-vous à la Connexion d’un iPhone avec ® page 55, Fixation du câble HDMI haute vi- connecteur à 30 broches tesse. Remarques Connexion via l’entrée RGB ! Pour en savoir plus sur la connexion d’un péri- phérique externe à...
- Page 53 Section Connexion Connexion via l’entrée RGB Connexion d’un périphérique Android ™ Le câble d’interface USB pour iPod / iPhone (CD-IU201S) (vendu séparément) est néces- 8100NEX 7100NEX 6100NEX saire pour la connexion. Le kit de connexion aux applications (CD- Port USB 1 Ce produit AH200) (vendu séparément) est nécessaire pour la connexion.
- Page 54 Section Connexion Connexion d’un périphérique Connexion d’un appareil Android via un port MHL Android ou MirrorLink ™ Le câble d’interface USB utilisé avec les appa- Ce produit ™ reils Android ou MirrorLink (CD-MU200) (vendu séparément) est nécessaire pour la connexion. Ce produit Port HDMI Port USB 2...
- Page 55 Section Connexion ® Fixation du câble HDMI haute vitesse 8100NEX 7100NEX 6100NEX ® Veillez à fixer le câble HDMI haute vitesse à l’aide de l’attache de blocage lorsque vous connectez un périphérique externe à l’aide du ® câble HDMI haute vitesse. ®...
- Page 56 Section Connexion Connexion d’une caméra Caméra de rétrovisée de rétrovisée (ND-BC6) (vendu séparément) Quand ce produit est utilisé avec une caméra de rétrovisée, il est possible de commuter au- tomatiquement entre le signal vidéo et l’image Vers la sortie vidéo de rétrovisée quand le levier de vitesse est placé...
- Page 57 Section Connexion Connexion d’un élément Connexion d’un composant vidéo vidéo externe Ce produit Utilisation de l’entrée AV Vous pouvez connecter un élément vidéo ex- terne ou une caméra externe à ce produit. Connexion d’une caméra externe Ce produit 15 cm 23 cm Jaune (VIDEO INPUT)
- Page 58 Section Connexion Utilisation d’une entrée AUX ATTENTION Ce produit Veillez à utiliser un câble AV mini-jack (CD-RM10) (vendu séparément) pour le raccordement. Si vous utilisez un autre type de câble, la position Entrée AUX du raccordement pourrait différer, entraînant une déformation du son et des images.
- Page 59 Section Connexion Connexion d’un Connexion de l’afficheur périphérique HDMI arrière 8100NEX 7100NEX 6100NEX Ce produit Ce produit Jaune (V OUT) Sortie audio arrière Câble connecteur mini-prise (vendu Câble RCA séparément) (vendu séparément) Vers les entrées Vers la entrée audio vidéo Écran arrière avec prises d’entrée RCA (vendu séparément)
- Page 60 Section Installation Précautions à prendre canisme de coulissement d’un siège, car ceci pourrait provoquer un court-circuit. avant l’installation ! Vérifiez le bon fonctionnement des autres équipements du véhicule après l’installa- ATTENTION tion de ce produit. ! Ne jamais installer ce produit dans un en- ! N’installez pas ce produit dans un endroit droit ou de telle sorte qu’il : où...
- Page 61 Section Installation Avant de procéder à peut entraîner un dysfonctionnement de la localisation du véhicule. l’installation ! Installez ce produit horizontalement sur ! Consultez le concessionnaire le plus pro- une surface avec une tolérance de 0 à 30 che si l’installation nécessite de percer des degrés (dans une plage de 5 degrés vers la trous ou toute autre modification du véhi- gauche ou la droite).
- Page 62 Section Installation ! Les câbles ne doivent pas traverser la zone Installation en utilisant les trous indiquée dans la figure ci-dessous, afin que de vis sur les côtés de ce produit la chaleur dégagée par les amplificateurs % Fixez ce produit au support de montage et le mécanisme de navigation puisse se radio d’usine.
- Page 63 Section Installation Fixation de la façade amovible 6100NEX 5100NEX Si vous n’avez pas l’intention de retirer la fa- çade amovible, vous pouvez la fixer en place avec la vis fournie. Vis (2 mm × 4 mm)
- Page 64 Section Installation Installation de l’antenne GPS Pièces fournies ATTENTION Ne coupez pas le câble d’antenne GPS pour le raccourcir et n’utilisez pas d’extension pour le rallonger. Le fait d’intervenir sur le Antenne GPS Plaque métallique câble d’antenne risque d’entraîner un court- circuit ou un dysfonctionnement et d’endom- mager de manière irrémédiable ce produit.
- Page 65 Section Installation Installation de l’antenne dans le véhicule (sur le tableau de bord ou la lunette arrière) AVERTISSEMENT N’installez pas l’antenne GPS par dessus un capteur ou une bouche d’air du tableau de bord du véhicule, car cela pourrait perturber le fonctionnement normal du capteur ou de la bouche d’air et compromettre la capacité...
- Page 66 Section Installation Installation du microphone Fixez l’agrafe pour micro au pare-soleil. ! Installez le microphone dans un endroit permettant une bonne réception de la voix du conducteur. ! Éteignez ce produit (ACC OFF) avant de connecter le microphone. Pièces fournies Microphone Bande adhésive à...
- Page 67 Section Installation Installation sur la colonne de direction Retirez la base du microphone de l’a- grafe pour micro en faisant glisser la base du microphone tout en enfonçant la lan- guette. 1 Bande adhésive à double face 2 Serre-fils Utilisez des serre-fils vendus séparément pour fixer le fil conducteur aux endroits né- 1 Microphone cessaires dans le véhicule.
- Page 68 Section Après l’installation Après avoir installé ce produit Roulez sur une route sans obstacle jus- qu’à ce que le GPS commence à recevoir le Raccordez à nouveau la borne négative signal normalement. (–) de la batterie du véhicule. Vérifiez une nouvelle fois que toutes les conne- Remarque xions ont été...
