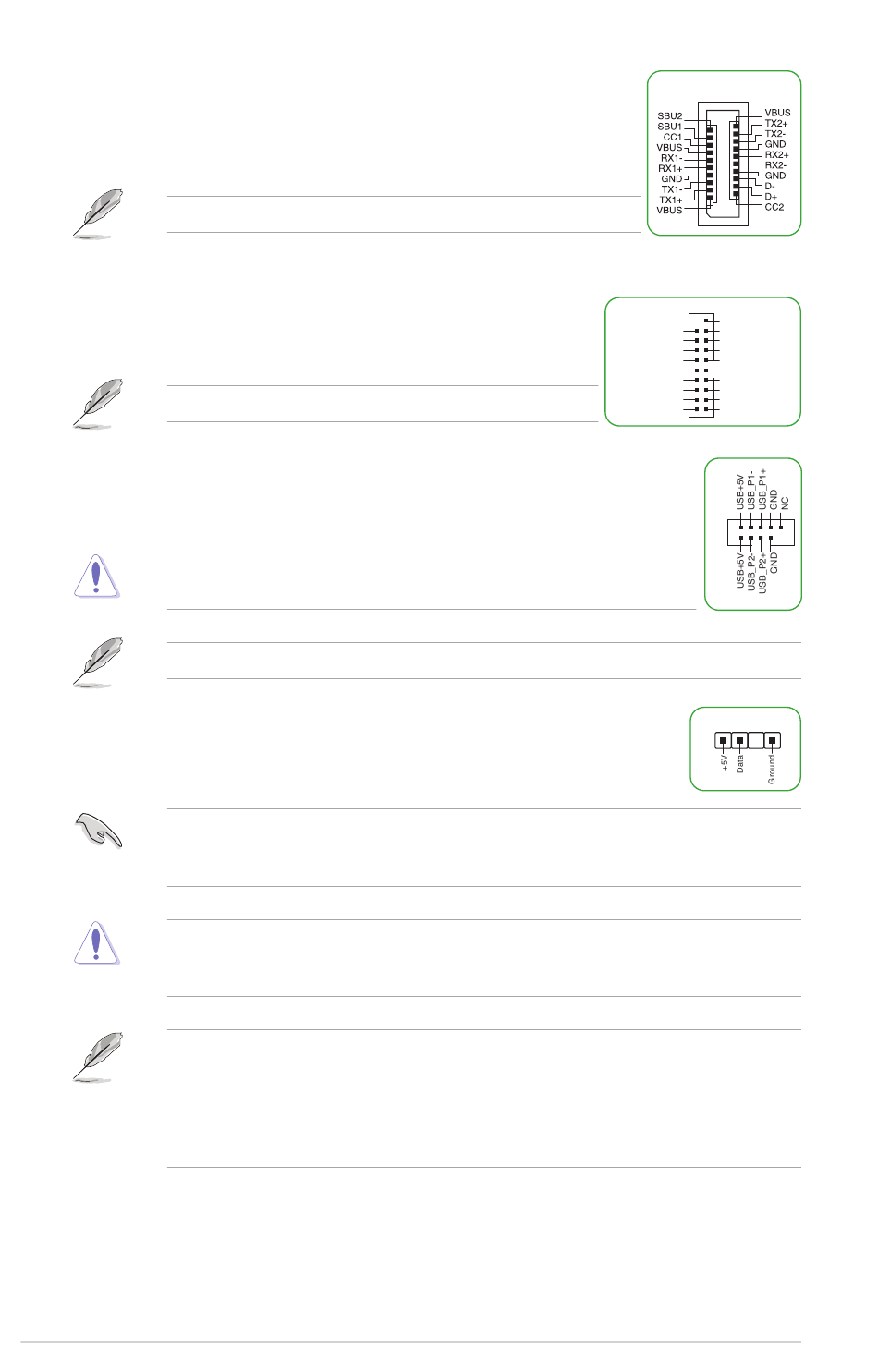

8. Connecteur pour port USB 3.2 Gen 2x2 Type-C® en façade
Ce connecteur USB 3.2 Gen 2x2 Type-C® est dédié à la connexion de ports
USB 3.2 Gen 2x2 supplémentaires en façade. Le connecteur USB 3.2 Gen 2x2
Type-C® offre des vitesses de transfert allant jusqu'à 20 Gb/s.
Le module USB 3.2 Gen 2x2 Type-C® est vendu séparément.
9. Connecteur USB 3.2 Gen 1
Ce connecteur est dédié à la connexion de ports USB 3.2 Gen 1
supplémentaires. Le connecteur USB 3.2 Gen 1 fournit des vitesses de
transfert jusqu'à 5 Gb/s.
Le module USB 3.2 Gen 1 est vendu séparément.
10. Connecteurs USB 2.0
Ces connecteurs sont dédiés à la connexion de ports USB 2.0 supplémentaires. Les
connecteurs USB 2.0 fournissent des vitesses de transfert jusqu'à 480 Mb/s.
Ne connectez pas de câble 1394 aux ports USB. Cela pourrait endommager la carte
mère !
Le module USB 2.0 est vendu séparément.
11. Connecteurs Gen 2 adressables
Ce connecteur est dédié aux bandes LED RGB WS2812B individuellement
adressables ou aux bandes LED WS2812B.
Les connecteurs adressables prennent en charge les bandes LED RGB adressables WS2812B (5V/
Données/Terre), avec une puissance maximale de 5V/3A (15W) et un maximum de 500 LED
combinées.
Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation est éteinte et que
le câble d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager
la carte mère, les périphériques et/ou les composants.
•
•
•
•
1-4
L'éclairage et les couleurs réels varient en fonction de la bande LED.
Si votre bande LED ne s'allume pas, vérifiez que la bande LED RGB adressable est connectée
dans le bon sens, et que le connecteur 5V est aligné avec l'en-tête 5V de la carte mère.
La bande LED RGB adressable ne s'allume qu'une fois le système démarré.
La bande LED RGB adressable est vendue séparément.
U32G2X2_C1
USB3+5V
IntA_P2_SSRX-
IntA_P2_SSRX+
GND
IntA_P2_SSTX-
IntA_P2_SSTX+
GND
IntA_P2_D-
IntA_P2_D+
ADD_GEN 2
PIN 1
Chapitre 1 : Introduction au produit
PIN 1
USB3+5V
IntA_P1_SSRX-
IntA_P1_SSRX+
GND
IntA_P1_SSTX-
IntA_P1_SSTX+
GND
IntA_P1_D-
IntA_P1_D+
GND
PIN 1
