Guide d'utilisation ECL Comfort 210/296/310, application A230
5.5 Limite débit / puiss
Circuit de chauffage
Un compteur de débit ou d'énergie peut être raccordé au
régulateur ECL pour limiter le débit ou la puissance consommée.
Le signal venant du compteur de débit ou d'énergie est un signal
à impulsions.
Quand l'application s'exécute dans un régulateur
ECL Comfort 296/310, le signal de débit/puissance peut
être obtenu à partir d'un compteur de débit/d'énergie via la
connexion M-bus.
La limite débit/puissance peut être basée sur la température
extérieure. Généralement, dans les systèmes de chauffage
centralisé, une puissance ou un débit supérieurs sont acceptés à
des températures extérieures inférieures.

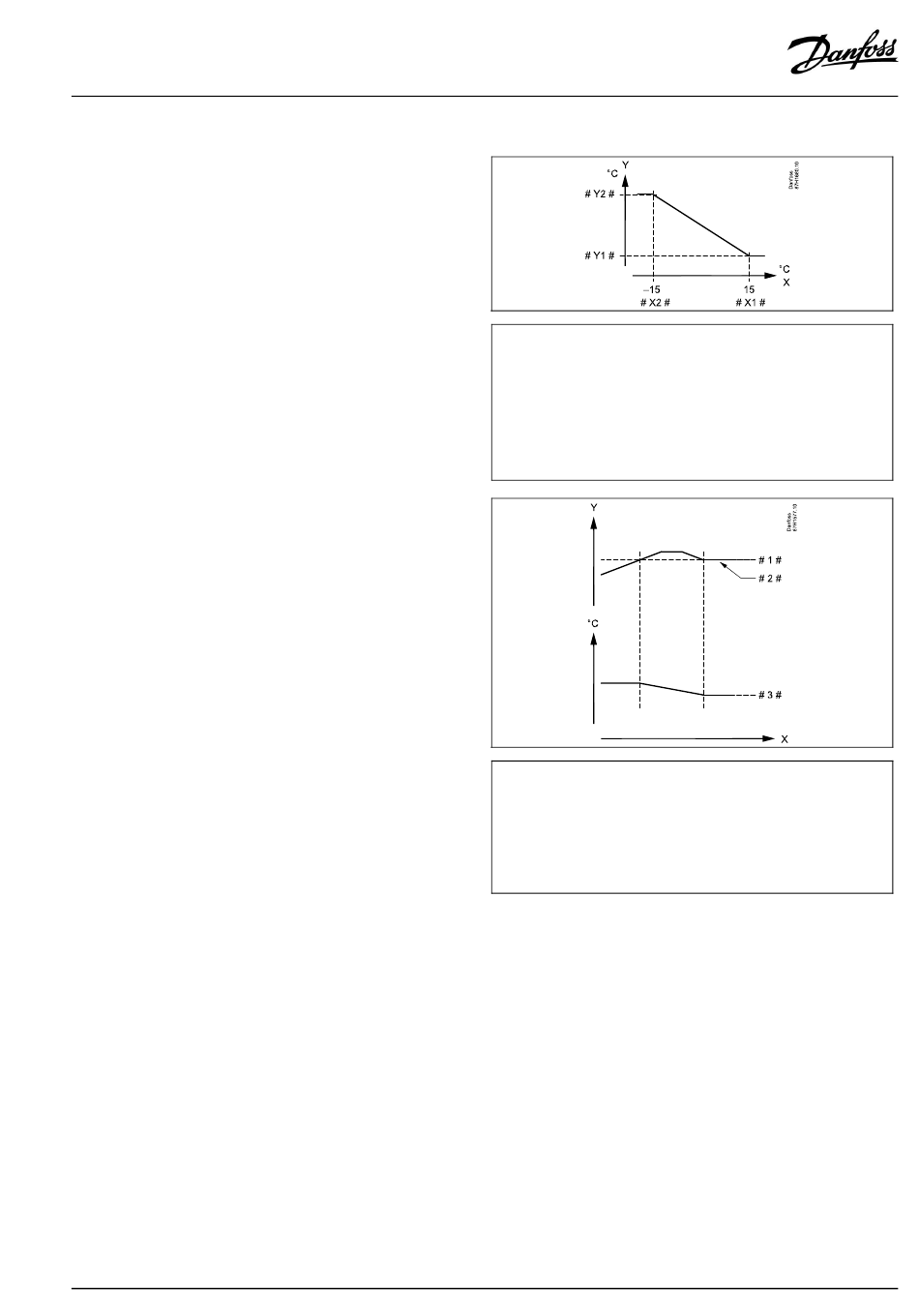

La relation entre les limites de débit ou puissance et la température
extérieure s'exprime à l'aide de 2 coordonnées.
Les coordonnées de la température extérieure sont définies sous
« Limite haute X1 » et « Limite basse X2 ».
Les coordonnées du débit ou de la puissance sont définies sous
« Limite basse Y1 » et « Limite haute Y2 ». En fonction de ces
réglages, le régulateur calcule la valeur de limitation.
Lorsque le débit/la puissance sont supérieurs à la limite calculée,
le régulateur réduit progressivement la température de départ
souhaitée pour obtenir un débit ou une consommation électrique
max. acceptable.
VI.LG.H4.04
= Température extérieure
X
= Limitation, débit ou puissance
Y
# X1 # = Limite haute (1x119)
# X2 # = Limite basse (1x118)
# Y1# = Limite basse (1x117)
# Y2 # = Limite haute (1x116)
=
X Temps
=
Y
Débit ou puissance
# 1 # =
Limitation de débit ou puissance
# 2 # =
Débit ou énergie actuels
# 3 # =
Température de départ souhaitée
© Danfoss | 2017.06 | 79
