Bases techniques
5.3 Mode de redondance
Si vous activez cette option, les paramétrages de redondance effectués sont conservés et ne
sont pas écrasés. Les paramètres dans la zone "Configuration MRP" sont alors réinitialisés et
grisés ; les entrées sont alors sans signification.
5.3.5

MRP Interconnection

5.3.5.1

Topologie et principe de fonctionnement

Le mode d'interconnexion MRP est une extension de MRP et permet le couplage redondant de
deux anneaux MRP ou plus dans des réseaux non compatibles temps réel. L'interconnexion
MRP est - tout comme MRP - spécifiée dans la norme CEI 62439-2. L'interconnexion MRP
autorise une reconfiguration très rapide, le temps de reconfiguration typique étant inférieur à
200 millisecondes.
Topologie

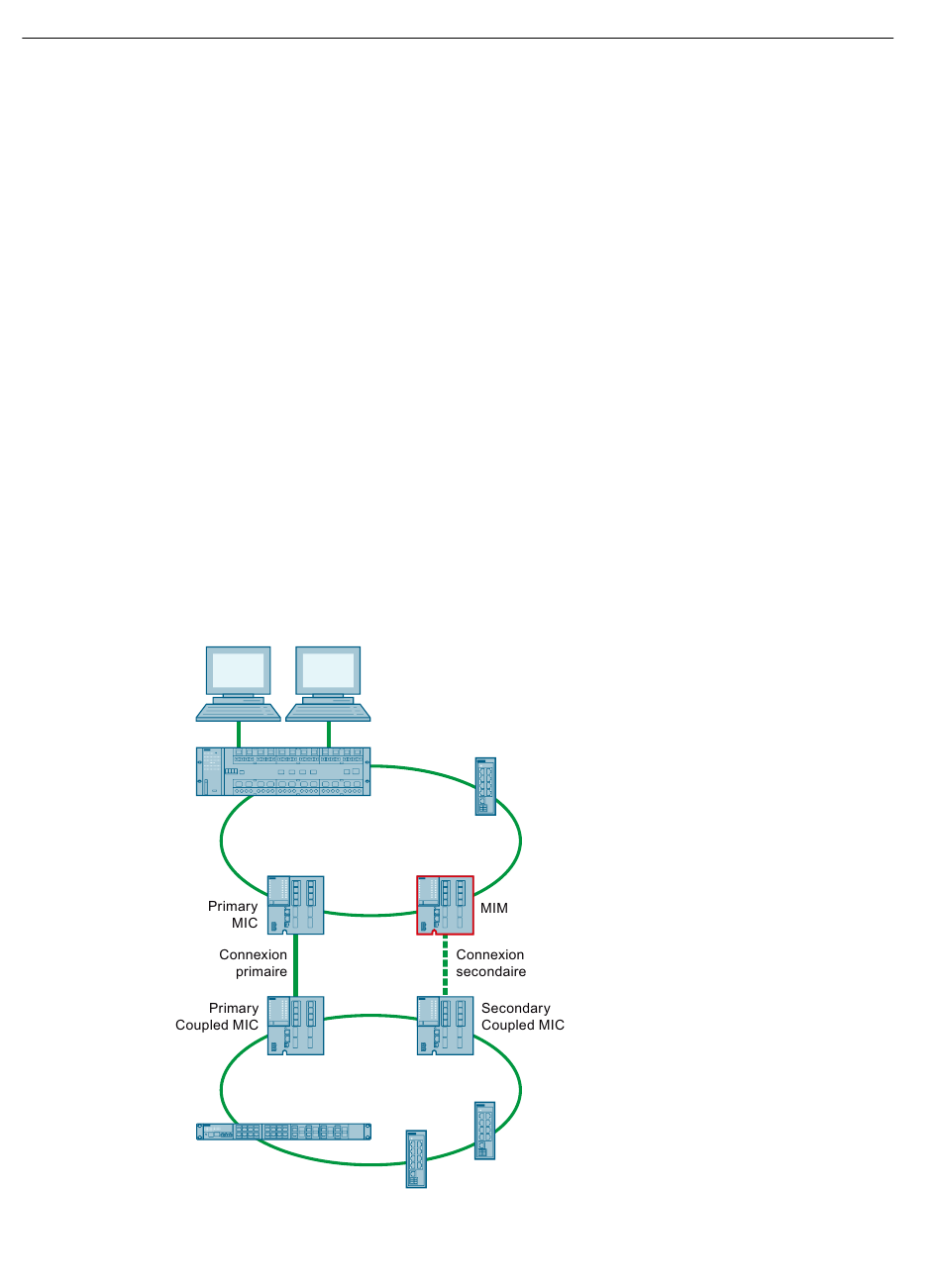

La figure ci-dessous représente le couplage redondant de deux anneaux MRP. Pour un
couplage redondant, il faut disposer dans chaque anneau d'une paire d'interconnexion. Un
anneau MRP admet au maximum 5 paires d'interconnexion.
Pour plus d'informations sur le nombre maximal d'interconnexions MRP actives par appareil,
voir chapitre "Capacités fonctionnelles".
54
SCALANCE XB-200/XC-200/XF-200BA/XP-200/XR-300WG Web Based Management
Manuel de configuration, 03/2020, C79000-G8977-C360-09
