Pneumatique

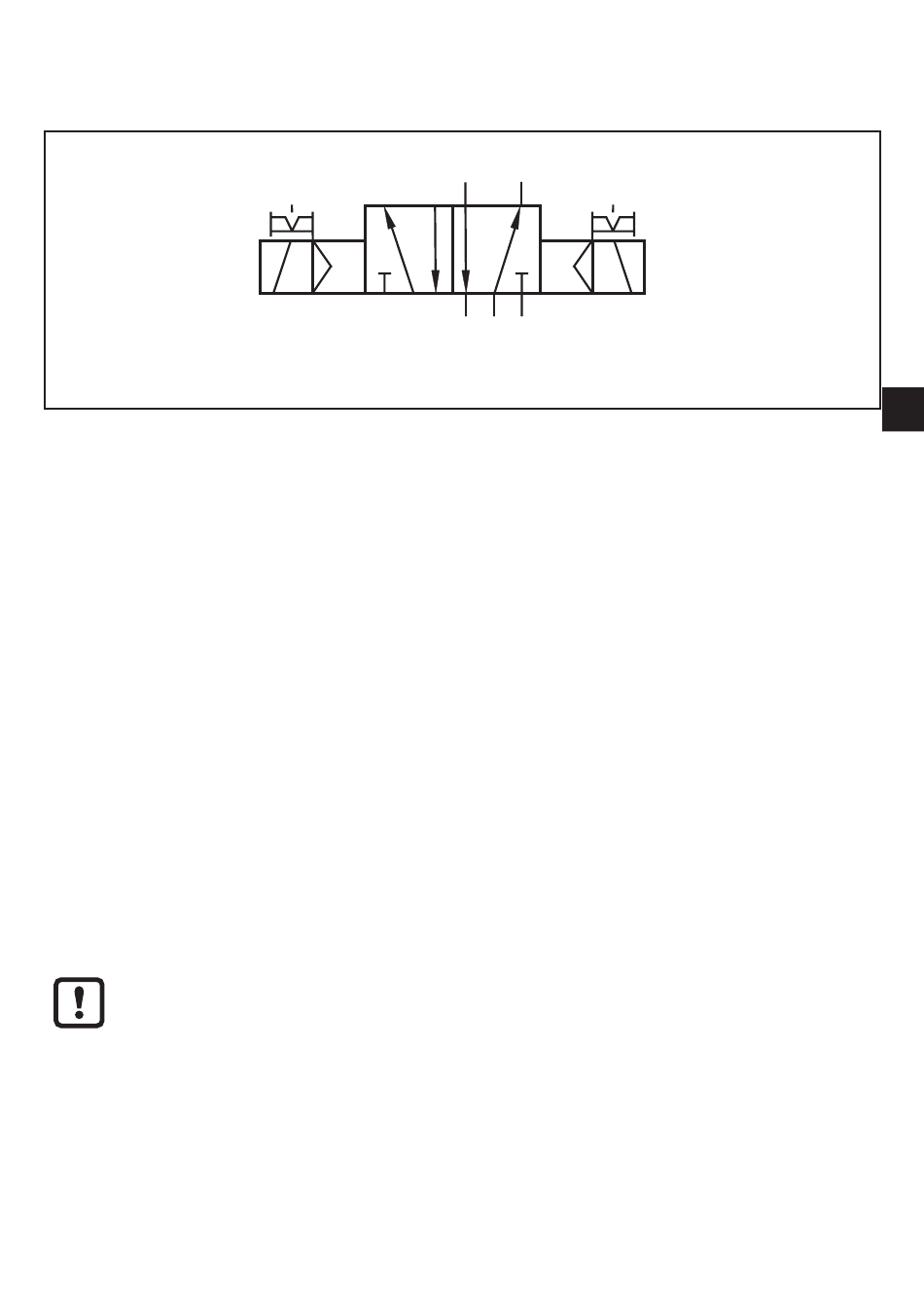

Diagramme circuit pneumatique 1 x électrovanne 5/2
Air comprimé
Suivre les prescriptions de sécurité et les règlements pour l'installation
de systèmes pneumatiques Mettre l'installation hors pression Raccorder
l'alimentation en air comprimé 1, les connexions vérin 2 et 4 et, si nécessaire, les
échappements 3 et 5 au système pneumatique Couper droit les tuyaux et les
pousser dans les raccords
Déconnexion des tuyaux
Pour enlever les tuyaux appuyer sur l'anneau de pression gris et tirer le tuyau en
même temps
Commande manuelle
Vour pouvez actionner manuellement la sortie pneumatique à l'aide de la
commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller)
Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être
utilisé
La commande électrique est prioritaire sur la commande manuelle
Spécification de la pureté de l'air comprimé
La pureté de l'air est divisée en trois classes selon ISO 8573-1:2001 :
1
La classe de pureté des impuretés solides
2
La classe de pureté pour la teneur en humidité
3
La classe de pureté pour la teneur totale en huile
�
�
�
�
�
FR
11
