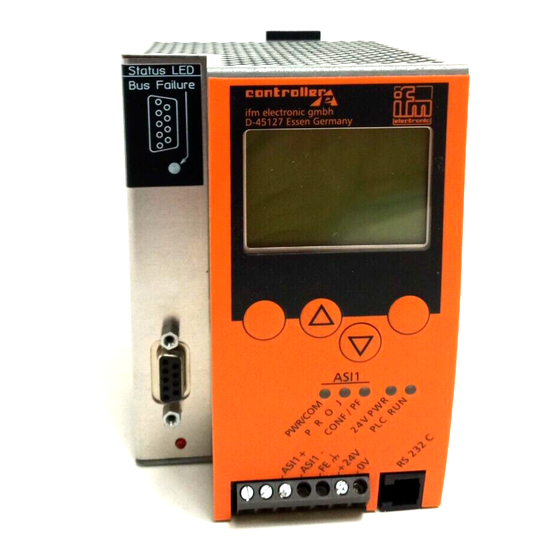

- Page 1 Montageanleitung Installation instructions Notice de montage AS-i CONTROLLER CONTRÔLEUR AS-i AC1345/AC1346...
- Page 2 Bestimmungsgemäße Verwendung • Der Controller integriert einen oder zwei AS-i Master (AC1345/ AC1346, beide nach AS-i-Version 2.1), eine Kleinsteuerung und (optional) eine Profibus DP-Schnittstelle • Er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene • verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvor- verarbeitung) •...
- Page 3 Elektrischer Anschluss Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie nie- mals die Minuspotentiale untereinander oder Minuspotentiale und FE-Anschluss. Stellen Sie eine elektrisch sichere Erdverbin- dung zwischen AS-i Controller (Klemme FE) und Gerät-Erdan- schluss her.
- Page 4 LED-Anzeigen und Anschlussbelegung Display Tasten ASI2 ASI1 nur AC1346 RS232C Profibus-DP Busfehler Profibus-DP Schnittstelle...
- Page 5 Kontrasteinstellung Sie können den Kontrast direkt durch gleichzeitiges Drücken der rech- ten Taste mit der ∆-Taste (Darstellung ist zu hell) bzw. der ∇-Taste (...zu dunkel) verstellen. MENU USER MENU USER Kontrast verringern Kontrast erhöhen Betrieb Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforder- lich (z.
- Page 6 Menü-Übersicht Sie erreichen das Hauptmenü, Sie navigieren innerhalb eines indem Sie im Startdisplay die Menüpunktes, indem Sie die Tasten ∆ oder ∇ drücken. linke Taste „MENU“ drücken. Drücken Sie die Tasten gleichzei- tig, um zwischen deutschem und englischem Menü zu wechseln. MENU USER MENU...
- Page 7 O System Setup (Einstellung des Controller Gerätes) ∇ Baudrate der seriellen Programmierschnittstelle ∇ IP Adresse der Ethernet Programmierschnittstelle (optional) ∇ Eingabe des Passwortes zur Freigabe von Ände- rungen in der Systemkonfiguration ∇ Update der Firmware des Controller (spezielle Programmiersoftware erforderlich) O System Info (Geräte Informationen) ∇...
- Page 8 O Slave Setup (Detaillierte Informationen über die angeschlossenen AS-i Slaves) ∇ Digitale bzw. analoge Ein-/Ausgänge der ange- schlossenen AS-i Slaves ∇ Aktuelle und projektierte Parameter der ange- schlossenen AS-i Slaves ∇ Aktuelle und projektierte I/O- und ID-Codes der angeschlossenen AS-i Slaves ∇...
- Page 9 Function and features • The controller integrates one or two AS-i masters (AC1345/AC1346, both in accordance with the AS-i version 2.1), a mini controller and a Profibus DP interface (optional) • It controls the exchange of data to the sensor/actuator level •...
- Page 10 Supply the controller with a 24 V DC voltage (20 ... 30 V PELV), e.g. from the 24 V power supply DN2011 of ifm electronic. The connection is made to the terminals +24 V and 0 V. Operating and indicating elements...
- Page 11 LED indicators and pin connection display pushbuttons ASI2 ASI1 only AC1346 RS232C Profibus DP bus error Profibus DP interface...
- Page 12 Contrast setting The contrast can be directly changed by simultaneously pressing the right button and the ∆-button (too bright) or the ∇−button (too dark). MENU USER MENU USER decrease contrast increase contrast Operation To operate an AS-i system a special AS-i power supply is required (e.g. AC1216).
- Page 13 Menu overview Open the main menu by pressing To navigate within a menu point press the button ∆ or ∇. the left button "MENU" in the start display. Press the buttons simultaneously to switch between the German and English menu. MENU USER MENU...
- Page 14 O System setup (Setting of the controller device) ∇ Baud rate of the serial programming interface ∇ IP address of the Ethernet programming interface (optional) ∇ Input of the password to enable changes in the system configuration ∇ Update of the controller firmware (special pro- gramming software required) O System info...
- Page 15 O Slave setup (Details about the connected AS-i slaves) ∇ Digital or analogue inputs/outputs of the connec- ted AS-i slaves ∇ Current and projected parameters of the connec- ted AS-i slaves ∇ Current and projected I/O and ID codes of the connected AS-i slaves ∇...
- Page 16 Fonctionnement et caractéristiques • Le contrôleur intègre un ou deux maîtres AS-i (AC1345/AC1346, les deux selon la version AS-i 2.1), une unité de prétraitement et une interface Profibus-DP (option). • Il contrôle l'échange de données avec le niveau capteurs / action- neurs, •...
- Page 17 AS-i (borne FE) et la terre de l'appareil. Alimenter le contrôleur en 24 V DC (20 ... 30 V TBTP), par ex. via l'ali- mentation 24 V DN2011 d'ifm electronic. Le raccordement se fait aux bornes +24 V et 0V. Eléments de service et d'indication L'état du maître (AC1345) / des maîtres (AC1346) et du système rac-...
- Page 18 Voyants LED et raccordement des bornes affichage boutons ASI2 ASI1 seulement AC1346 RS232C Profibus-DP erreur bus Interface Profibus-DP...
- Page 19 Réglage du contraste Le contraste peut être modifié directement en appuyant simultané- ment sur le bouton droit et le bouton ∆ (trop clair) ou le bouton ∇ (trop foncé). MENU USER MENU USER réduire le contraste augmenter le contraste Fonctionnement Pour le fonctionnement d'un système AS-i une alimentation AS-i spé- cifique est nécessaire (par ex.
- Page 20 Aperçu du menu L'appui sur le bouton ∆ ou ∇ per- Le menu principal est ouvert en appuyant sur le bouton gauche met une navigation dans un "MENU" dans l'écran de départ. point de menu. Appuyez sur les boutons-poussoirs simultané- ment pour changer entre le menu allemand et anglais.
- Page 21 O System Setup (Réglage du contrôleur ∇ Débit de transmission de l'interface de program- mation série ∇ Adresse IP de l'interface de programmation Ethernet (option) ∇ Saisie du mot de passe permettant de modifier la configuration du système ∇ Mise à jour du firmware du contrôleur (logiciel de programmation spécifique nécessaire) O System Info (Informations sur l'appareil)
- Page 22 ∇ Mise à zéro du compteur config-error ∇ Affichage du taux de défaut en pour cent du système AS-i raccordé O Slave Setup (Informations détaillées sur les esclaves AS-i raccordés) ∇ Entrées/sorties TOR ou analogiques des esclaves AS-i raccordés ∇ Paramètres actuels et présélectionnés des esclaves AS-i raccordés ∇...
- Page 23 Maßzeichnung Scale drawing Schéma d’encombrement...
