6. Inbetriebnahme
Vergleichen Sie vor Inbetriebnahme, ob die
auf dem Typenschild angegebene
Netzspannung und Netzfrequenz mit den Daten
Ihres Stromnetzes übereinstimmen.
Schalten sie immer einen FI-Schutzschalter
(RCD) mit einem max. Auslösestrom von
30 mA vor.
6.1
Bügel-Zusatzhandgriff anbringen
Nur mit angebrachtem Bügel-Zusatzhandgriff
(1) arbeiten! Den Bügel-Zusatzhandgriff (1)
wie gezeigt anbringen (siehe Abbildung A, Seite 2).
- Rastscheiben (3) links und rechts auf das
Getriebegehäuse stecken.
- Bügel-Zusatzhandgriff (1) am Getriebegehäuse
anbringen.
- Flügelschrauben (2) links und rechts in den Bügel-
Zusatzhandgriff (1) einstecken und leicht
einschrauben.
- Gewünschten Winkel des Bügel-Zusatzhandgriffs
(1) einstellen.
- Flügelschrauben (2) links und rechts von Hand
kräftig festziehen.
6.2
Staubabsaugung
Nur mit geeigneter Staubabsaugung arbeiten:
Einen Sauger (der Klasse M) am
Absaugstutzen (12) anschließen.
Verwenden sie für eine optimale Absaugung die
Anschlussmuffe 6.30796.
Wir empfehlen die Verwednung eines
antistatischen Saugschlauchs Ø 35 mm.
7. Einsatzwerkzeug anbringen
Vor allen Umrüstarbeiten: Netzstecker aus der
Steckdose ziehen. Die Maschine muss
ausgeschaltet sein und die Spindel stillstehen.
7.1
Spindel arretieren
Spindelarretierknopf (11) nur bei
stillstehender Spindel eindrücken!
- Spindelarretierknopf (11) eindrücken und
Spindel (9) von Hand drehen, bis der
Spindelarretierknopf spürbar einrastet.
7.2
Diamanttopfscheibe anbringen/
abnehmen
Siehe Seite 2, Abbildung B.
Anbringen:
- Stützflansch (8) auf die Spindel (9) aufsetzen. Er
ist richtig angebracht wenn er sich auf der Spindel
nicht verdrehen lässt.
- Diamanttopfscheibe (7) auf den Stützflansch (8)
auflegen. Sie muss gleichmäßig auf dem
Stützflansch aufliegen.
- Die 2 Seiten der Spannmutter (6) sind
unterschiedlich. Die Spannmutter so auf die
Spindel aufschrauben, dass der Bund der
Spannmutter (6) nach oben zeigt.
- Spindel arretieren (siehe Kapitel 7.1). Die
Spannmutter (6) mit dem Zweilochschlüssel (5)
im Uhrzeigersinn festziehen.
Abnehmen:
- Spindel arretieren (siehe Kapitel 7.1). Die
Spannmutter (6) mit dem Zweilochschlüssel (5)
gegen den Uhrzeigersinn abschrauben.
8. Benutzung
8.1
Wandnahes Arbeiten
Zum Auf- und Zuklappen: die Maschine
ausschalten, Netzstecker ziehen. Das
Einsatzwerkzeug muss stillstehen.
Nur für wandnahes Arbeiten das Segment
(13) hochkklappen. Für alle anderen Arbeiten
muss das Segment nach unten geklappt sein.
Der geöffnete Bereich der Schutzhaube muss in
Richtung Wand zeigen.
8.2
Drehzahl einstellen
Die optimale Drehzahl je nach Anwendungsfall am
Stellrad (18) einstellen.
Für die meisten Anwendungfälle eignet sich eine
Stellradstellung zwischen 4 und 6.
8.3
Ein-/Ausschalten
Maschine immer mit beiden Händen führen.
Erst einschalten, dann das Einsatzwerkzeug an
das Werkstück bringen.
Es ist zu vermeiden, dass die Maschine
zusätzlichen Staub und Späne einsaugt. Beim
Ein- und Ausschalten die Maschine von
abgelagertem Staub fernhalten. Maschine nach
dem Ausschalten erst dann ablegen, wenn der
Motor zum Stillstand gekommen ist.
Vermeiden Sie unbeabsichtigtes Anlaufen:
stets Maschine ausschalten, wenn der
Stecker aus der Steckdose gezogen wird oder
wenn eine Stromunterbrechung eingetreten ist.
Bei Dauereinschaltung läuft die Maschine
weiter, wenn sie aus der Hand gerissen wird.
Daher die Maschine immer mit beiden Händen an
den vorgesehenen Handgriffen festhalten, einen
sicheren Stand einnehmen und konzentriert
arbeiten.

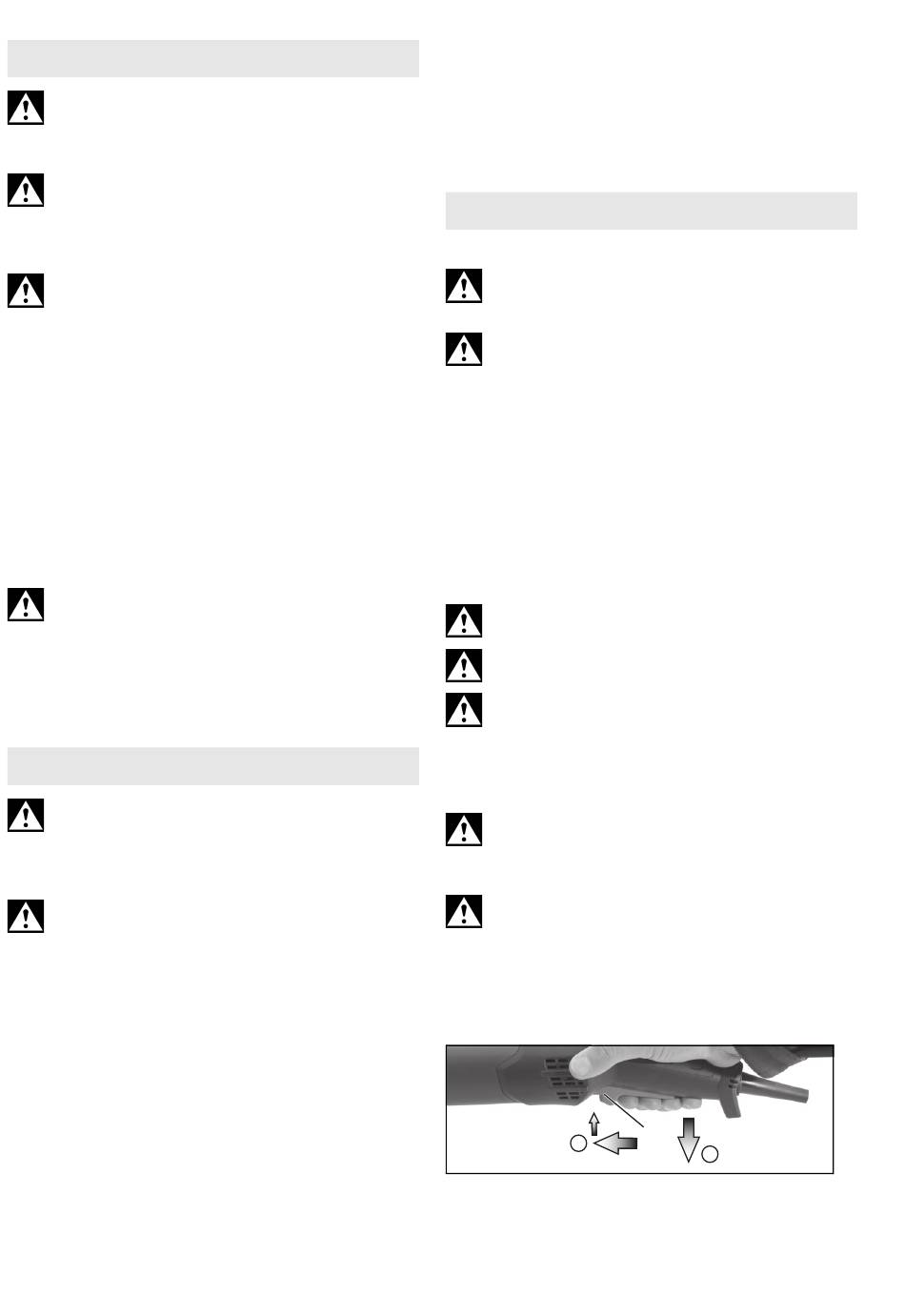

Momenteinschaltung (mit Totmannfunktion)
I
Einschalten: Schalterdrücker (16) nach vorne
schieben und dann Schalterdrücker (16)
nach oben drücken.
Ausschalten: Schalterdrücker (16) loslassen.
