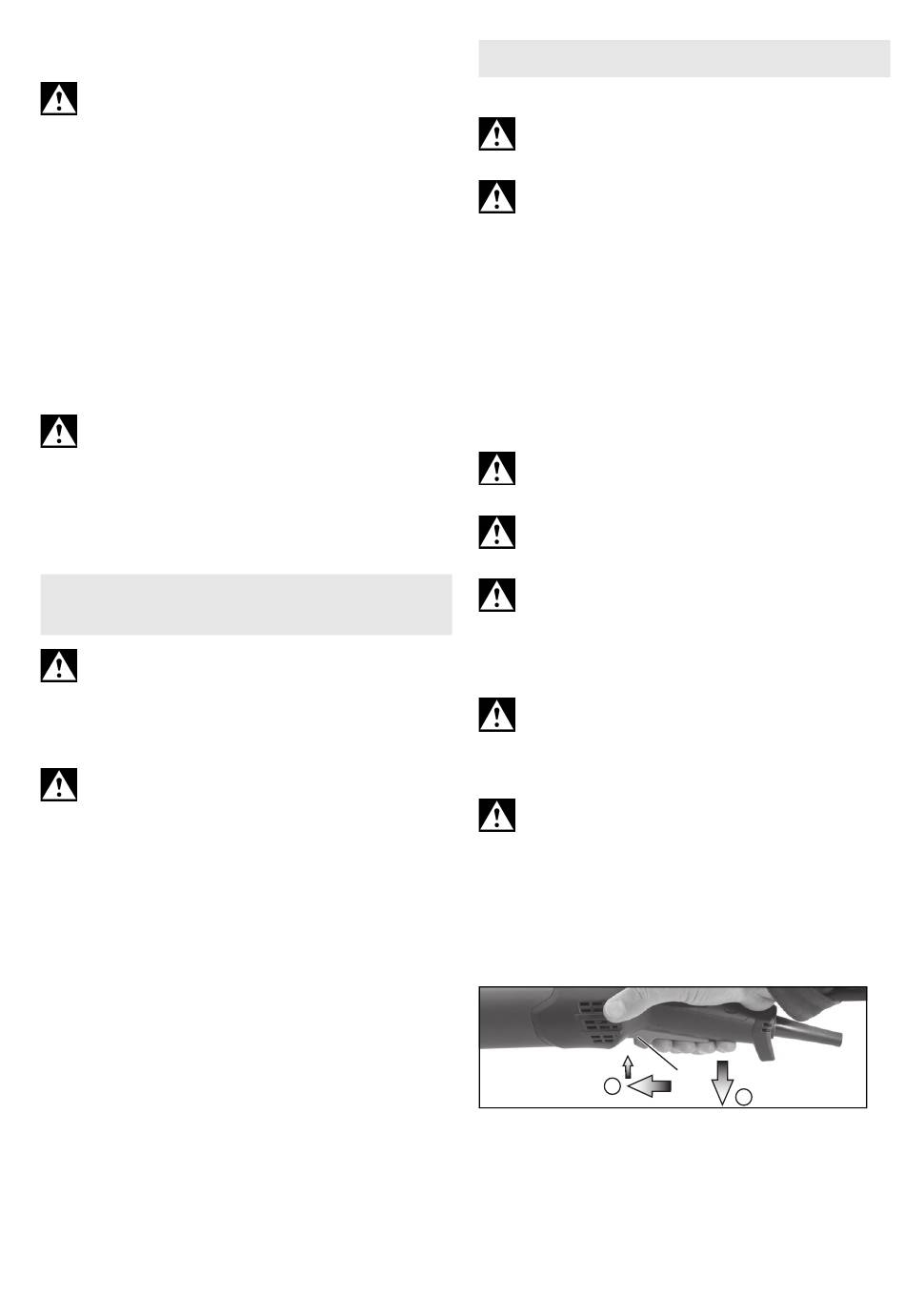

6.1
Colocar la empuñadura de estribo
complementaria
Trabajar solo con la empuñadura de estribo
complementaria (1) colocada. Montar la
empuñadura de estribo complementaria tal como
se muestra (ver imagen A, página 2).
- Colocar discos de retención (3) a la izquierda y
derecha en la carcasa de engranaje.
- Colocar la empuñadura de estribo
complementaria (1) en la carcasa de engranaje.
- Insertar los tornillos de mariposa (8) a la derecha
y a la izquierda de la empuñadura de estribo
complementaria (1) y apretar ligeramente.
- Ajustar el ángulo deseado en la empuñadura de
estribo complementaria (1).
- Apretar manualmente los tornillos de mariposa (8)
a la derecha y a la izquierda.
6.2
Aspiración de polvo
Trabajar únicamente con una aspiración de
polvo adecuada: conectar una aspiradora (de
la clase M) en la boca de aspiración (12).
Utilice el manguito de conexión 6.30796 para una
aspiración óptima.
Recomendamos utilizar una manguera de aspira-
ción antiestático Ø 35 mm.
7. Montar herramienta de
inserción
Extraiga el enchufe de la toma de corriente
antes de realizar cualquier tarea de reequipa-
miento. La herramienta debe estar desconectada y
el husillo en reposo.
7.1
Bloquear el husillo
Pulse el botón de bloqueo del husillo (11) sólo
con el husillo parado
- Pulse el botón de bloqueo del husillo (11) y
gire el husillo (9) con la mano, hasta que el botón
encaje de forma apreciable.
7.2
Montar/retirar la fresa de diamante
Véase página 2, figura B.
Montaje:
- Monte la brida de soporte (8) en el husillo (9). La
colocación es correcta cuando no es posible girar
la brida sobre el husillo.
- Coloque la fresa de diamante (7) en la brida de
soporte (8). Debe reposar de forma uniforme
sobre la brida de apoyo.
- Los dos lados de la tuerca tensora (6) son dife-
rentes. Atornille la tuerca tensora de tal manera
sobre el husillo que la unión de la tuerca tensora
(6) indique hacia arriba.
- Bloquee el husillo (véase el capítulo 7.1). Apriete
la tuerca tensora (6) con la llave de dos agujeros
(5) en el sentido de las agujas del reloj.
Desmontar:
- Bloquee el husillo (véase el capítulo 7.1). Desen-
rosque la tuerca tensora (6) con la llave de dos
agujeros (5) en sentido contrario a las agujas del
reloj.
36
8. Manejo
8.1
Trabajos cercanos a la pared
Para abatir: desconectar y desenchufar la
máquina. La herramienta debe estar desco-
nectada.
Abatir el segmento para trabajar cerca de la
pared (13) . Para los demás trabajo debe estar
abatido el segmento hacia abajo.
El sector abierto de la cubierta protectora debe
indicar en dirección de la pared.
8.2
Ajustar revoluciones
Dependiendo de la aplicación ajuste las revolu-
ciones óptimas en la rueda de ajuste (18).
En la mayoría de los casos de uso se recomienda
colocar la rueda de ajuste entre 4 y 6.
8.3
Conexión y desconexión
Sostenga siempre la herramienta con ambas
manos.
Conecte en primer lugar la herramienta de
inserción y, a continuación acérquela a la pieza
de trabajo.
Evite que la herramienta aspire polvo y virutas
en exceso. Antes de conectar y desconectar
la herramienta, retire el polvo que se ha depositado
en ella. Una vez se ha desconectado la herra-
mienta, espere a depositarla hasta que el motor
esté parado.
Evite que la herramienta se ponga en funcio-
namiento de forma involuntaria: desconéctela
siempre cuando saque el enchufe de la toma de
corriente o cuando se haya producido un corte de
corriente.
En la posición de funcionamiento continuado,
la máquina seguirá funcionando en caso de
pérdida del control de la herramienta debido a un
tirón. Por este motivo se deben sujetar las empuña-
duras previstas siempre con ambas manos,
adoptar una buena postura y trabajar concentrado.
Herramientas con la denominación W...RT:
Conexión instantánea (con función de hombre
muerto)
I
Conexión: deslice el interruptor (16) hacia delante
y después presione hacia arriba el
interruptor (16).
Desconexión: suelte el interruptor (16).
16
0
