6.1
Założyć pałąkową rękojeść pomocniczą
Pracować wyłącznie z zamontowaną
pałąkową rękojeścią pomocniczą (1)!
Zamontować pałąkową rękojeść pomocniczą
zgodnie z instrukcją (patrz rysunek A, strona 2).
- Nasadzić tarcze podziałowe ustalacza (3) z lewej
i prawej strony na obudowie przekładni.
- Założyć pałąkową rękojeść pomocniczą (1) na
obudowę przekładni.
- Wetknąć śruby skrzydełkowe (2) w pałąkową
rękojeść pomocniczą (1) z lewej i prawej strony i
lekko przykręcić.
- Ustawić pałąkową rękojeść pomocniczą (1) pod
odpowiednim kątem.
- Mocno dociągnąć śruby skrzydełkowe (2) ręcznie
z lewej i prawej strony.
6.2
Moduł odsysający
Używać tylko z odpowiednim modułem
odsysającym: Podłączyć odkurzacz (klasy M)
do króćca odsysającego (12).
W celu uzyskania optymalnego efektu odkurzania
używać tulei połączeniowej 6.30796.
Zaleca się stosowanie antystatycznego węża
ssącego Ø 35 mm.
7. Montaż narzędzia roboczego
Przed każdym przezbrajaniem: Wyciągać
wtyczkę sieciową z gniazda. Urządzenie musi
być wyłączone, a wrzeciono nieruchome.
7.1
Blokowanie wrzeciona
Przycisk blokujący wrzeciono (11) należy
naciskać tylko przy nieruchomym wrzecionie!
- Nacisnąć przycisk blokujący wrzeciono (11) i
obracać wrzeciono (9) ręką do momentu, aż przy-
cisk blokujący wrzeciono zaskoczy na miejsce.
7.2
Montaż/demontaż diamentowej tarczy
wieńcowej
Patrz strona 2, rysunek B.
Montaż:
- Nasadzić kołnierz oporowy (8) na wrzeciono (9).
Jest on prawidło zamontowany, gdy nie można go
obracać na wrzecionie.
- Nałożyć diamentową tarczę wieńcową (7) na
kołnierz oporowy (8). Musi ona równomiernie
przylegać do kołnierza oporowego.
- Obie strony nakrętki mocującej (6) różnią się
między sobą. W taki sposób nakręcić nakrętkę
mocującą na wrzeciono, aby kołnierz nakrętki (6)
skierowany był do góry.
- Zablokować wrzeciono (patrz rozdział 7.1). Przy-
kręcić nakrętkę mocującą (6) za pomocą klucza
dwutrzpieniowego (5) w kierunku zgodnym z
ruchem wskazówek zegara.
Demontaż:
- Zablokować wrzeciono (patrz rozdział 7.1).
Odkręcić nakrętkę mocującą (6) za pomocą
klucza dwutrzpieniowego (5) w kierunku prze-
ciwnym do ruchu wskazówek zegara.
8. Użytkowanie
8.1
Prace w pobliżu ściany
W celu podniesienia i opuszczenia: Wyłączyć
urządzenie, wyciągnąć wtyczkę z gniazda.
Narzędzie robocze musi się zatrzymać.
Tylko do prac w pobliżu ściany podnieść
segment (13). Do wszystkich innych prac
segment musi być opuszczony.
Nieosłonięta część osłony musi być skierowana w
stronę ściany.
8.2
Ustawianie prędkości obrotowej
W zależności od zastosowania ustawić optymalną
prędkość obrotową pokrętłem nastawczym (18).
W przypadku większości zastosowań pokrętło
nastawcze ustawia się między położeniem 4 i 6.
8.3
Włączanie/wyłączanie
Urządzenie należy prowadzić zawsze obiema
rękami.
Najpierw włączyć urządzenie, a następnie
przystawić narzędzie robocze do obrabianego
przedmiotu.
Należy unikać zasysania dodatkowych pyłów i
wiórów przez urządzenie. Urządzenie należy
włączać i wyłączać z dala od nagromadzonego
pyłu. Po wyłączeniu urządzenie wolno odkładać
dopiero po całkowitym zatrzymaniu się silnika.
Należy unikać niezamierzonego urucho-
mienia: Urządzenie należy zawsze wyłączać,
gdy wtyczka jest wyciągana z gniazda wtykowego
lub w przypadku przerwy w dopływie prądu.
W przypadku włączenia w trybie ciągłym urzą-
dzenie pracuje bez przerwy, nawet jeśli
zostanie wyrwane z ręki. Z tego względu urzą-
dzenie należy zawsze trzymać obiema rękami za
przewidziane do tego celu uchwyty, przyjąć
bezpieczną pozycję i skoncentrować uwagę na
wykonywanej pracy.

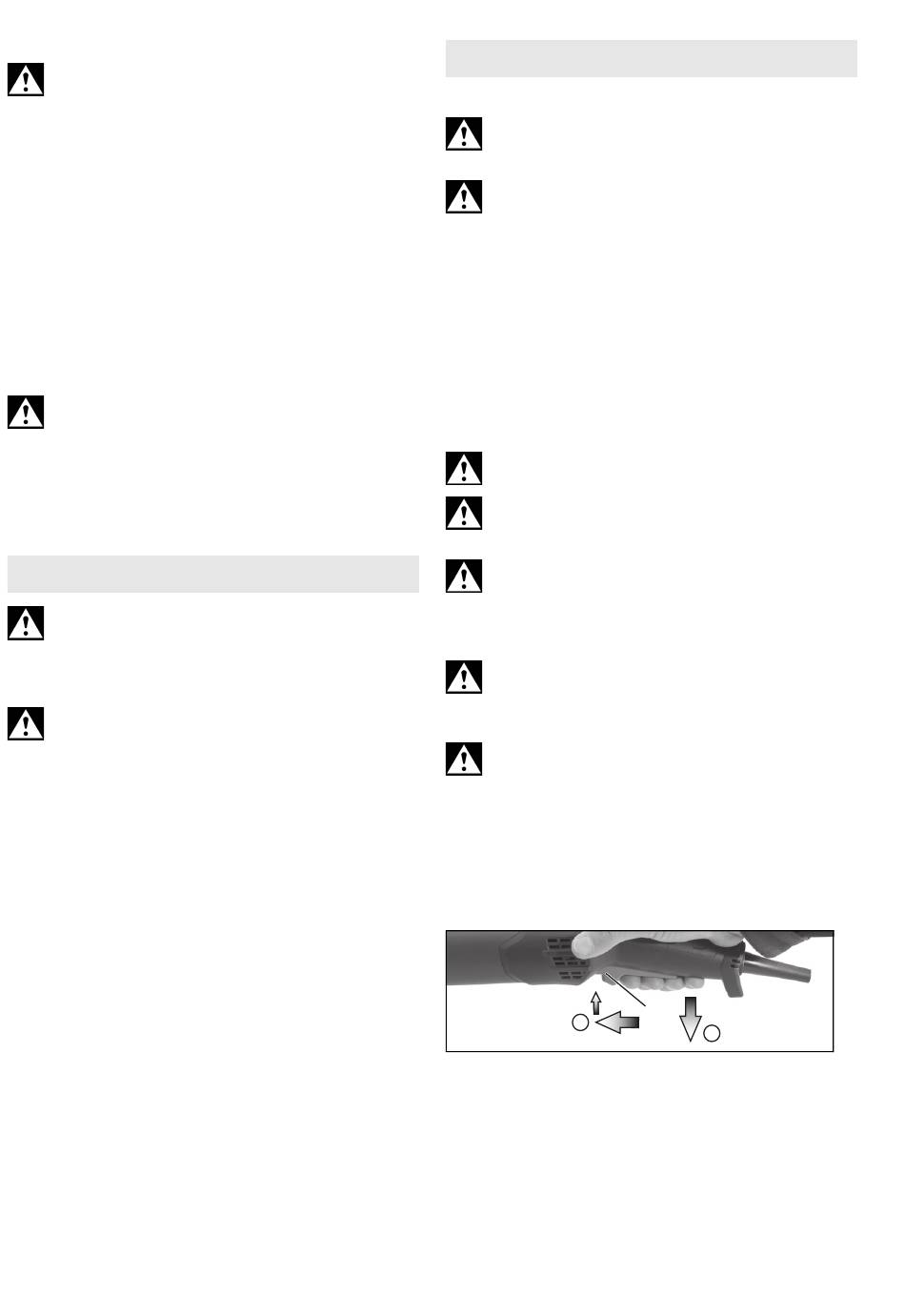

Urządzenia z oznaczeniem W...RT:
Włączanie chwilowe (z funkcją czuwakową)
I
Włączanie: przesunąć przycisk włącznika (16) do
przodu, następnie wcisnąć przycisk
włącznika (16) do góry.
Wyłączanie: zwolnić przycisk włącznika (16).
POLSKI pl
