Manuels Connexes pour Husqvarna K 1260 Rail
Sommaire des Matières pour Husqvarna K 1260 Rail

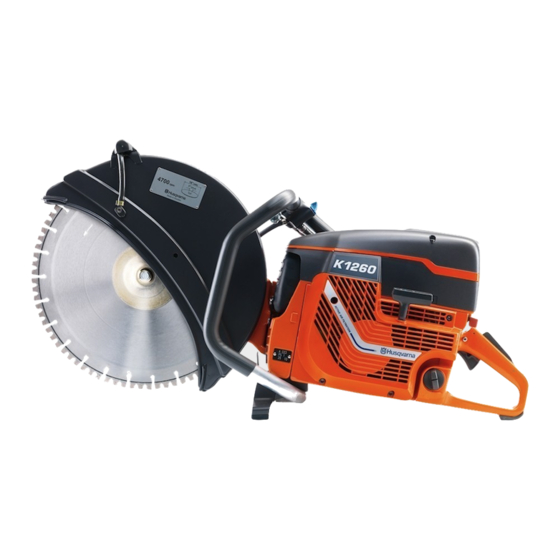

- Page 1 Manuel d’utilisation K 1260, K 1260 Rail Lisez attentivement et assimilez le manuel d’utilisation F F F F r r r r e e e e n n n n c c c c h h h h avant d’utiliser la machine.
- Page 2 EXPLICATION DES SYMBOLES Symboles sur la machine Les étiquettes suivantes se trouvent sur votre découpeuse: AVERTISSEMENT! La machine utilisée de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles à l’utilisateur et aux autres personnes présentes.
- Page 3 EXPLICATION DES SYMBOLES AVERTISSEMENT! AVERTISSEMENT! Symbole utilisé en cas de risque de blessures très graves ou de mort pour l'utilisateur ou de dommages pour les environs si les instructions du manuel ne sont pas suivies. REMARQUE ! REMARQUE ! Symbole utilisé en cas de risque de blessures pour l'utilisateur ou de dommages pour les environs si les instructions du manuel ne sont pas suivies.
- Page 4 SOMMAIRE Sommaire EXPLICATION DES SYMBOLES Symboles sur la machine ..........Explication des niveaux d'avertissement ..... SOMMAIRE Sommaire ..............PRÉSENTATION Cher client, ..............Fonctions ..............QUELS SONT LES COMPOSANTS? Quels sont les composants de la découpeuse - K 1260? QUELS SONT LES COMPOSANTS? Quels sont les composants de la découpeuse - K 1260 Rail? ................
- Page 5 Plus de 300 ans d'innovation EasyStart Husqvarna AB est une entreprise suédoise qui a vu le jour en Le moteur et le lanceur sont conçus de façon à assurer un 1689 lorsque le roi Karl XI décida de construire un arsenal démarrage rapide et facile de la machine.
- Page 6 QUELS SONT LES COMPOSANTS? Quels sont les composants de la découpeuse - K 1260? 1 Poignée avant 15 Protection du disque découpeur 2 Robinet d’eau 16 Disque de découpage 3 Autocollant d’information et d’avertissement 17 Unité de coupe 4 Carter de filtre à air 18 Tendeur de courroie 5 Capot de cylindre 19 Bras de coupe...
- Page 7 QUELS SONT LES COMPOSANTS? Quels sont les composants de la découpeuse - K 1260 Rail? 1 Armature pour fixation de rail 16 Protection du disque découpeur 2 Autocollant d’information et d’avertissement 17 Disque de découpage 3 Carter de filtre à air...
- Page 8 ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE Généralités • Vérifier que le blocage de l’accélération, la commande d’accélération et leurs ressorts de rappel fonctionnent correctement. AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Si les contrôles ne donnent pas de résultat positif, confier la machine à...
- Page 9 ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE Protection du disque découpeur Vérification du système anti-vibrations AVERTISSEMENT! Le moteur doit être éteint AVERTISSEMENT! Toujours contrôler que la et le bouton d'arrêt en position STOP. protection est montée correctement avant de démarrer la machine. •...
- Page 10 Le disque doit être marqué d’une vitesse de travail égale ou supérieure à celle indiquée sur la plaque signalétique de la machine. Ne jamais utiliser un disque de découpe Disques de K 1260 K 1260 Rail d’une vitesse de rotation inférieure à celle de la découpe découpeuse. Disques abrasifs...
- Page 11 DISQUES DÉCOUPEURS • S’assurer que le disque ne comporte pas de fêlures ou • Les disques diamant sont d’un coup inférieur par autres dommages. découpe, nécessitent moins de remplacements et ont une profondeur de découpe constante. • En cas d’utilisation d’une lame diamant, veiller à ce qu’elle tourne dans la direction des flèches sur la lame.
- Page 12 DISQUES DÉCOUPEURS Transport et rangement • Ne pas remiser ni transporter la découpeuse avec le disque découpeur monté. Tous les disques seront retirés de la scie après l’usage et soigneusement rangés. • Ranger le disque au sec et à l’abri du gel. Accorder une attention toute particulière aux disques abrasifs.
- Page 13 flèches sur la lame. Le sens de rotation de la machine est indiqué par des flèches sur le bras de coupe. Les disques découpeurs Husqvarna sont homologués pour les découpeuses manuelles. Contrôle de l’arbre d’entraînement et des rondelles d’accouplement...
- Page 14 MONTAGE ET RÉGLAGES Unité de coupe réversible (K 1260) • Il convient de fixer un flexible d'eau plus long à la machine en cas de découpe à l'eau. La machine est équipée d’une unité de coupe réversible permettant de couper près d’un mur ou au niveau du sol ; vous n’êtes limité...
- Page 15 Huile deux temps • Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps HUSQVARNA AVERTISSEMENT! Faire tourner un moteur fabriquée spécialement pour nos moteurs deux temps à dans un local fermé ou mal aéré peut causer refroidissement à...
- Page 16 MANIPULATION DU CARBURANT Ne jamais démarrer la machine: • Si du carburant ou de l’huile moteur ont été répandus sur la machine. Essuyer soigneusement toutes les éclaboussures et laisser les restes d’essence s’évaporer. • Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements.
- Page 17 COMMANDE Équipement de protection Instructions générales de sécurité Le présent chapitre décrit les consignes de sécurité de base Généralités relatives à l’utilisation de la machine. Aucune de ces informations ne peut remplacer l’expérience et le savoir-faire • Ne jamais utiliser une machine s’il n’est pas possible d’un professionnel.
- Page 18 COMMANDE tomber et de provoquer des blessures ou des dommages AVERTISSEMENT! Toute modification non lors de travail avec la machine. Redoubler de prudence en autorisée et/ou tout emploi d’accessoires cas de travail dans un terrain en pente. non homologués peuvent provoquer des •...
- Page 19 COMMANDE protection et dirigées loin de l’utilisateur. Les protections • Avancer la machine dans l’axe du disque découpeur. Les de l’équipement de coupe doivent toujours être montées pressions latérales peuvent détruire le disque découpeur quand la machine est en marche. et sont très dangereuses.
- Page 20 COMMANDE Découpe de rail • Placer le guide de découpe parallèlement au rail de façon adéquate. Généralités ATTENTION ! La fixation du rail ne doit pas être montée sur la machine lors du transport ou de la manutention de l'équipement. La fixation du rail est un outil de précision qu'il convient de manipuler avec soin pour ne pas l'endommager ni altérer la précision de coupe.
- Page 21 COMMANDE Rebond • Placer la découpeuse côté gauche vers la fixation de rail. AVERTISSEMENT! Les rebonds sont soudains et peuvent être très violents. La découpeuse peut être éjectée vers le haut puis retomber en direction de l'utilisateur dans un mouvement de rotation qui peut causer des blessures sérieuses, voire mortelles.
- Page 22 COMMANDE Rebond de grimpée • Faire attention lorsque vous introduisez de nouveau la scie dans une entaille. Si la zone de rebond est utilisée pour la découpe, la force de • Soyez prêt à déplacer votre pièce, ou tout autre objet réaction entraîne une grimpée de la lame dans l'entaille.
- Page 23 DÉMARRAGE ET ARRÊT Avant le démarrage l’accélération et elle reste bloquée en position de demi- accélération. Le blocage se relâche lorsque la commande de l’accélération est enfoncée à fond. AVERTISSEMENT! Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine. Utiliser les équipements de protection personnelle.
- Page 24 DÉMARRAGE ET ARRÊT Arrêt REMARQUE ! Le disque découpeur continue à tourner pendant au maximum une minute après l'arrêt du moteur. (Couchage à la lame.) Assurez-vous que le disque découpeur peut tourner librement jusqu'à son arrêt complet. Toute négligence peut causer de graves blessures.
- Page 25 • Faites régulièrement contrôler la machine par votre revendeur Husqvarna afin qu’il procède aux installations et réparations adéquates. Schéma d’entretien Le calendrier de maintenance vous indique quelles pièces de la machine nécessitent un entretien et à quelle fréquence cet entretien doit avoir lieu.
- Page 26 ENTRETIEN Nettoyage Courroie d’entraînement Contrôler la tension de la courroie d’entraînement Nettoyage extérieur • Pour une tension correcte de la courroie d'entraînement, • Nettoyer la machine quotidiennement en la rinçant à l’eau l'écrou carré doit être positionné à l'opposé du marquage propre une fois le travail terminé.
- Page 27 Généralités ce que le disque cesse de tourner. Les caractéristiques techniques de cette machine Husqvarna assurent des émissions de gaz nocifs réduites au minimum. Après 8-10 pleins, le moteur est rodé. Pour s’assurer qu’il fonctionne de manière optimale en émettant aussi peu de gaz...
- Page 28 ENTRETIEN • Tirer la corde d’environ 30 cm et la sortir de l’encoche à la • Tirer ensuite la poignée de démarrage, ce qui tend le périphérie de la poulie. Si la corde est entière: Relâcher la ressort. Répéter encore une fois la procédure mais faire tension du ressort en laissant tourner lentement la poulie quatre tours.
- Page 29 ENTRETIEN Montage du lanceur Changement du filtre à air • Monter le lanceur en commençant par dévider la corde avant de mettre le lanceur en place contre le carter ATTENTION ! Le filtre à air ne doit pas être nettoyé ou rincé moteur.
- Page 30 CARACTÉRISTIQUES TECHNIQUES Caractéristiques techniques Moteur K 1260 K 1260 Rail Cylindrée, po Alésage, po/mm Course, po/mm Régime de ralenti, tr/min 2700 2700 Régime d’emballement maximum, tr/min 9300 (+/- 150) 9300 (+/- 150) Puissance, kW/tr/min 5,8/9000 5,8/9000 Système d’allumage Fabricant du système d'allumage Type de système d’allumage...
- Page 31 Environmental Protection Agency), Environnement Canada défaillance d’une pièce sous garantie pour un délai de deux et Husqvarna Construction Products ont le plaisir de vous ans. présenter la garantie du système de contrôle des émissions de votre petit moteur hors-route de 2009 ou ultérieur.
- Page 32 ENTRETIEN, REMPLACEMENT ET RÉPARATION DES PIÈCES DU SYSTÈME DE LUTTE CONTRE LES ÉMISSIONS Les pièces de rechange approuvées par Husqvarna Construction Products et utilisées pour l’entretien ou la réparation en garantie de pièces du système de lutte contre les émissions seront fournies sans aucun frais de la part de l’utilisateur lorsque la pièce est couverte par la garantie.
- Page 36 AVERTISSEMENT! Le découpe, particulièrement la découpe à SEC soulève la poussière générée par le matériau coupé qui contient souvent de la silice. La silice est composée de sable, de quarts d’argile, de granit et de nombreuses autres substances minérales et rocheuses. L’exposition à une quantité...
