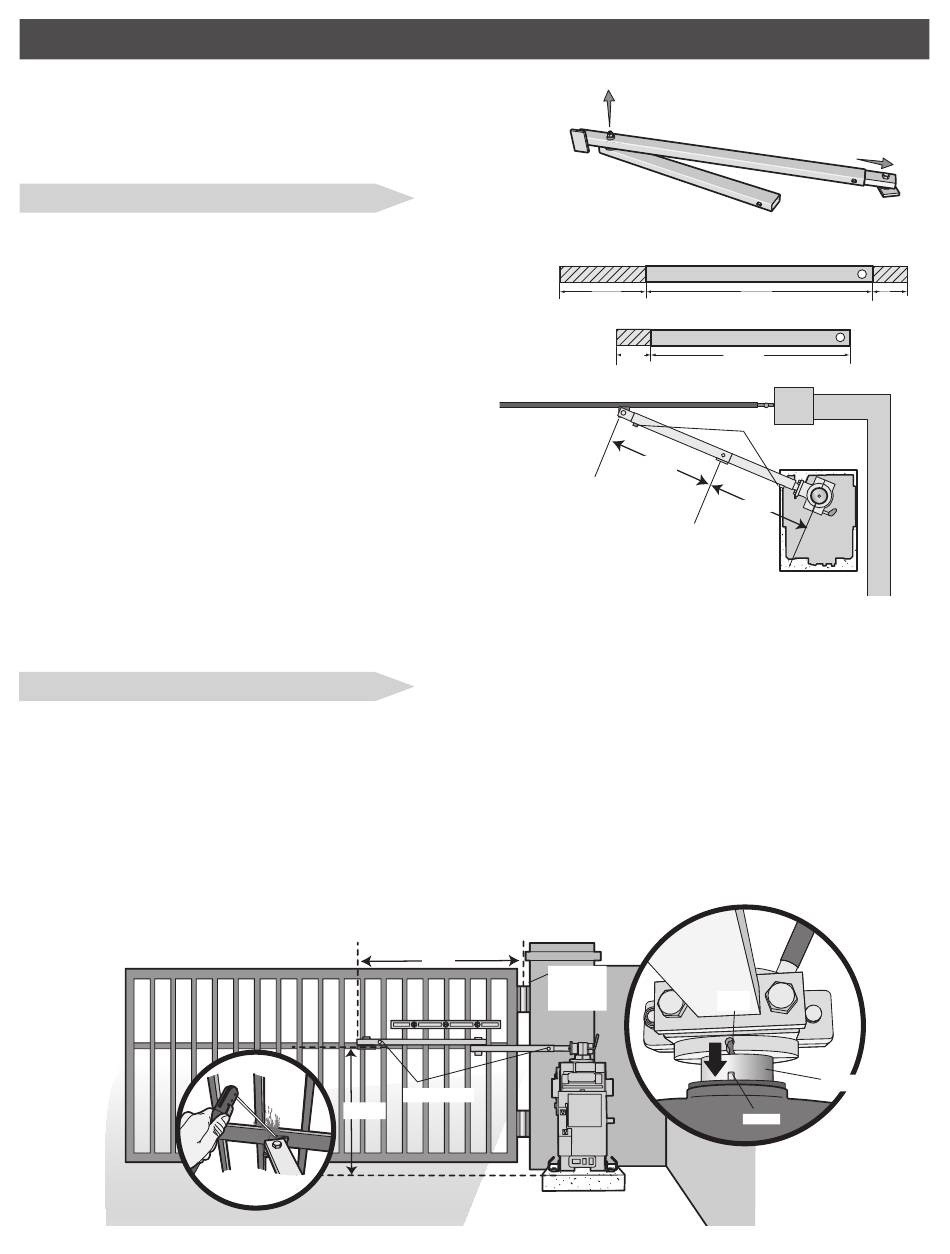

ÉTAPE 3
RACCOURCISSEZ LE BRAS DE
L'ACTIONNEUR
INSTALLATION COMPACTE UNIQUEMENT
Pour une installation compacte, le bras de l'actionneur devra être
raccourci.
1. Démontez le bras de l'actionneur et retirez les gaines internes à
l'intérieur des tubes.
2. Coupez les tubes externes du bras de l'actionneur aux longueurs
indiquées.
3. Remontez le bras et réglez-le aux mesures, comme indiqué. Utilisez
les vis de serrage pour maintenir le bras en place temporairement
pendant que vous prenez les bonnes mesures.
ÉTAPE 4
POSITIONNEZ LE SUPPORT DE LA BARRIÈRE
INSTALLATION COMPACTE UNIQUEMENT
REMARQUE : Il peut être nécessaire d'ajouter un renfort horizontal supplémentaire à la barrière avant d'attacher le support de la barrière. Utilisez les
vis de serrage pour maintenir le bras en place temporairement pendant que vous prenez les bonnes mesures.
1. Positionnez le bras de l'opérateur sur l'arbre de sortie pour que la goupille s'insère dans la l'ouverture.
2. Mesurez 33 po (84 cm) le long de la porte à partir du centre de la charnière de porte.
3. Mesurez 27,5 po (69,8 cm) de hauteur à partir du bloc de protection en ciment jusqu'à la position de la charnière de porte, tel qu'illustré.
4. Assurez-vous que le bras de l'actionneur est droit et clouez le support de la barrière dans cette position.
Passez à l'étape 5 de l'installation.
2
3
4
27,5 po
Soudure de pointe
ANNEXE
1
COUPEZ
2
3
33 po
Charnière
centrale de
la barrière
Vis de serrage
39
partie longue du bras
10 po
22 po
COUPEZ
partie courte du bras
4 po
20 po
Vis de serrage
23 po
25-1/2 po
1
Fente
Broche
COUPEZ
4"
L'axe de sortie
