INSTALLATION
MANUAL
R410A Split Series
Model

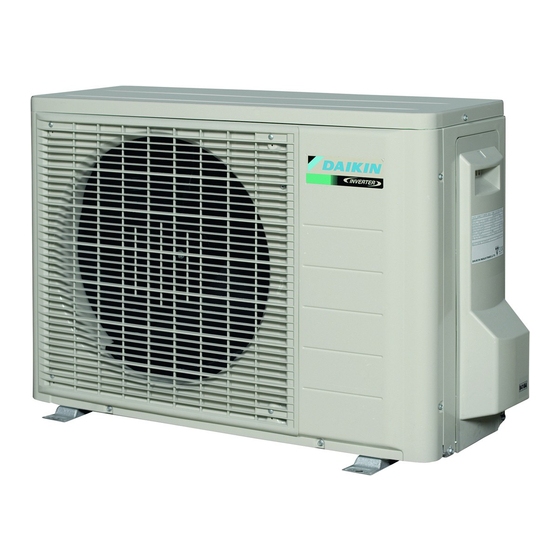

RXG50K2V1B
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Montagehandleiding
R410A Split-systeem
Manual de instalación
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Рóêоводство по монтажó
Серия R410A с раздельной óстановêой
Installation manual
English
R410A Split series
Deutsch
Français
Série split R410A
Nederlands
Español
Serie Split R410A
Italiano
ΕλληνικÜ
Portugues
Série split R410A
Рóссêий
Montaj kýlavuzlarý
Türkçe
R410A Split serisi
Publicité
Manuels Connexes pour Daikin RXG50K2V1B
Sommaire des Matières pour Daikin RXG50K2V1B
- Page 1 Installationsanleitung Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Montagehandleiding Nederlands R410A Split-systeem Model Manual de instalación RXG50K2V1B Español Serie Split R410A Manuale d’installazione Italiano Serie Multiambienti R410A Εγχειρßδιο εγκατÜστασηò ΕλληνικÜ διαιροýìενηò σειρÜò R410A Manual de Instalação Portugues Série split R410A Рóêоводство...
- Page 2 Précautions de sécurité • Les précautions décrites ci-après sont classées sous AVERTISSEMENT et ATTENTION. Elles contiennent toutes deux des renseignements importants concernant la sécurité. Veillez à bien observer toutes les précautions. • Signification des avis AVERTISSEMENT et ATTENTION AVERTISSEMENT..Ne pas suivre un AVERTISSEMENT peut avoir de très graves conséquences pouvant entraîner la mort ou des blessures sérieuses.
- Page 3 Accessoires Accessoires fournis avec l’unité extérieure: (A) Manuel d’installation (B) Bouchon d’évacuation (Modèle à thermopompe) (C) Étiquette de charge de réfrigérant Il se trouve sur le boîtier d’emballage inférieur. (D) Étiquette de gaz à effet de serre fluorés multilingue Précautions relatives au choix de l’emplacement 1) Choisissez un emplacement qui soit assez solide pour pouvoir supporter le poids et les vibrations de l’unité, et où...
- Page 4 Schémas d’installation de l’unité extérieure Longueur maximale autorisée Longueur minimum autorisée 1,5m Hauteur maximale autorisée Enrobez le tuyau d’isolation Supplément de réfrigérant de ruban de finition du bas nécessaire pour une 20g/m jusqu’en haut. longueur de tuyau de réfrigérant dépassant 10m. Tuyau de gaz Dia.
- Page 5 Directives d’installation • Quand un mur ou un autre obstacle est sur le chemin du flux d’air de l’entrée ou de la sortie d’air de l’unité extérieure, suivez les directives d’installation suivantes. • Pour tous les modèles d’installation ci-dessous, la hauteur du mur côté entrée d’air doit être de 1200mm ou moins. Mur faisant face à...
- Page 6 Installation de l’unité extérieure Évasement de l’extrémité du tuyau (Coupez exactement à angle droit.) Retirez les ébarbures. 1) Coupez l’extrémité du tuyau avec un coupe-tuyau. Évasement 2) Retirez les ébarbures en dirigeant la surface coupée Placez exactement à la position indiquée sur l’illustration ci-dessous. vers le bas de façon que les fragments ne pénètrent Outil à...
- Page 7 Purge de l’air et vérification de fuites de gaz • Une fois les tuyaux posés, il est nécessaire de purger l’air et de vérifier s’il n’y a pas de fuite de gaz. AVERTISSEMENT • Ne mélangez aucune autre substance que le réfrigérant spécifié (R410A) dans le cycle de réfrigération. •...
- Page 8 Installation de l’unité extérieure Remplissage de réfrigérant Vérifiez le type de réfrigérant à utiliser sur la plaque du constructeur de la machine. Précautions lors de l’ajout du R410A Effectuez le remplissage sous forme liquide par le tuyau de liquide. Le réfrigérant étant un mélange, l’ajouter sous forme gazeuse peut modifier sa composition et nuire au fonctionnement normal. 1) Avant d’effectuer le remplissage, vérifiez si le cylindre est pourvu d’un siphon.
- Page 9 Vidage par pompage Afin de protéger l’environnement, veillez à vider l’unité par pompage si vous la déplacez ou la jetez. 1) Retirez le capuchon du clapet d’arrêt de liquide et du clapet d’arrêt de gaz. Clé hexagonale 2) Effectuez l’opération de refroidissement forcé. 3) Après 5 à...
- Page 10 Câblage AVERTISSEMENT • N’utilisez ni fils de dérivation, ni fils multibrin, ni cordons de rallonge, ni connexions en étoile, car ils pourraient faire surchauffer le circuit et provoquer une décharge électrique ou un incendie. • N’utilisez pas de pièces électriques achetées localement dans le produit. (N’embranchez pas l’alimentation de la pompe d’évacuation, etc.
- Page 11 ATTENTION • Lorsque vous connectez les fils de connexion à une seule âme au bornier, veillez à les enrouler. Des travaux de câblage incorrects peuvent engendrer de la chaleur et des incendies. • Fil dénudé sur le bornier de raccordement 3) Tirez sur le fil et assurez-vous qu’il ne se débranche pas.
- Page 12 Two-dimensional bar code is a code for manufacturing. 3P254362-4E M10B208 (1102) HT...
