INSTALLATION
MANUAL
R410A Split Series
Models

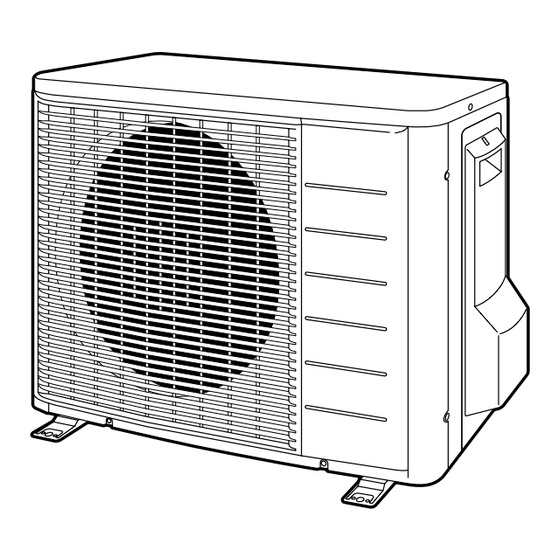

RXS25F2V1B
RXS35F2V1B
RKS25F2V1B
RKS35F2V1B
Installation manual
R410A Split series
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Série split R410A
Montagehandleiding
R410A Split-systeem
Manual de instalación
Serie Split R410A
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Série split R410A
Рóêоводство по монтажó
Серия R410A с раздельной óстановêой
Montaj kýlavuzlarý
R410A Split serisi
English
Deutsch
Français
Nederlands
Español
Italiano
ΕλληνικÜ
Portugues
Рóссêий
Türkçe
Publicité
Table des Matières
Manuels Connexes pour Daikin RXS25F2V1B
Sommaire des Matières pour Daikin RXS25F2V1B
- Page 1 Manual de instalación Español Serie Split R410A Manuale d’installazione Italiano Serie Multiambienti R410A Models Εγχειρßδιο εγκατÜστασηò ΕλληνικÜ διαιροýìενηò σειρÜò R410A RXS25F2V1B RKS25F2V1B RXS35F2V1B RKS35F2V1B Manual de Instalação Portugues Série split R410A Рóêоводство по монтажó Рóссêий Серия R410A с раздельной óстановêой...
-
Page 2: Précautions De Sécurité
Précautions de Sécurité • Lisez attentivement ces Précautions de Sécurité pour effectuer une installation correcte. • Dans ce manuel, les précautions sont séparées en deux catégories: AVERTISSEMENT et ATTENTION. Respectez toutes les précautions ci-dessous: elles sont importantes pour assurer la sécurité. AVERTISSEMENT.. -
Page 3: Accessoires
Accessoires Accessoires fournis avec l’unité extérieure: (B) Bouchon d’évacuation (Modèles à pompe à chaleur) (A) Manuel d’installation Il se trouve sur le boîtier d’emballage inférieur. Précautions relatives au choix de l’emplacement 1) Choisissez un emplacement qui soit assez solide pour pouvoir supporter le poids et les vibrations de l’appareil, et où le bruit de fonctionnement ne sera pas amplifié. -
Page 4: Schémas D'installation Des Unités Extérieures
Schémas d’installation des unités extérieures Enroulez le tuyau d’isolation avec la bande de finition du bas jusqu’en haut. Longueur maximale autorisée Longueur minimum admissible 1,5m Hauteur maximale autorisée Supplément de réfrigérant nécessaire pour une 20g/m longueur de tuyau dépassant 10m Tuyau de gaz Dia. -
Page 5: Conseils D'installation
Conseils d’installation • Quand un mur ou un autre obstacle est sur le chemin du flux d’air de la bouche d’entrée ou de sortie de l’appareil extérieur, suivez les instructions d’installation suivantes. • Pour tous les sens d’installation ci-dessous, la hauteur du mur côté sortie d’air doit être de 1200mm ou moins. Mur faisant face à... - Page 6 Installation des unités extérieures Évasement de l’extrémité du (Coupez tube. exactement Retirez les à angle droit.) ébarbures. 1) Coupez l’extrémité du tube avec un coupe-tube. Évasement 2) Retirez les ébarbures en dirigeant la surface Placez exactement à la position montrée ci-dessous. coupée vers le bas de façon que les ébarbures ne Outil d’évasement pour le R410A Outil d’évasement traditionnel...
- Page 7 Purge de l’air et recherche des fuites de gaz. • Une fois les tuyaux posés, il est nécessaire de les purger et de vérifier qu’ils ne perdent pas de gaz. AVERTISSEMENT 1) Ne mélangez aucune autre substance que le réfrigérant spécifié (R410A) dans le cycle frigorifique. 2) En cas de fuite de gaz réfrigérant, aérez la pièce au plus tôt.
- Page 8 Installation des unités extérieures Remise a niveau du refrigerant. Vérifiez le type de réfrigérant à utiliser sur la plaque du constructeur de la machine. Précautions lors de l’ajout du R410A Effectuez le remplissage sous forme liquide par le tuyau de liquide. Le réfrigérant étant un mélange, l’ajouter sous forme gazeuse peut modifier sa composition et nuire au fonctionnement normal.
-
Page 9: Mode De Forçage Du Refroidissement
Pompage Afin de protéger l’environnement, veillez à vider l’unité par pompage si vous la déplacez ou vous en débarrassez. 1) Retirez le capuchon du clapet d’arrêt du liquide et du clapet d’arrêt du gaz. 2) Lancez le refroidissement forcé. Clé hexagonale Clapet d’arrêt 3) Après 5 –... - Page 10 Câblage AVERTISSEMENT 1) N’utilisez pas de conducteurs dérivés, toronnés, de rallonges, de branchement multiprise pour ne pas provoquer de sur- chauffe, d’électrocution ou d’incendie. 2) N’utilisez pas les composants électriques que vous avez achetés sur place dans le produit. (N’embranchez pas l’alimentation de la pompe d’évacuation, etc.
- Page 11 ATTENTION Lorsque vous raccordez les fils de raccordement à une seule âme au bornier, veillez à les enrouler. Les problèmes de câblage peuvent engendrer de la chaleur et des incendies. Un fil dénudé sur une longueur Dénudez le fil excessive pourrait provoquer une ici.
-
Page 12: Fonctionnement De Test Et Vérification Finale
Fonctionnement de Test et Vérification Finale Fonctionnement d’essai et test. 1-1 Mesurez la tension de l’alimentation et assurez-vous qu’elle est comprise dans la plage spécifiée. 1-2 Le fonctionnement d’essai doit être réalisé en mode de refroidissement et de chauffage. ■ Pour la pompe à chaleur •... - Page 13 Two-dimensional bar code is a code for manufacturing. 3P188821-2 M06B070 (0701) HT...
