Raccordement électrique
7

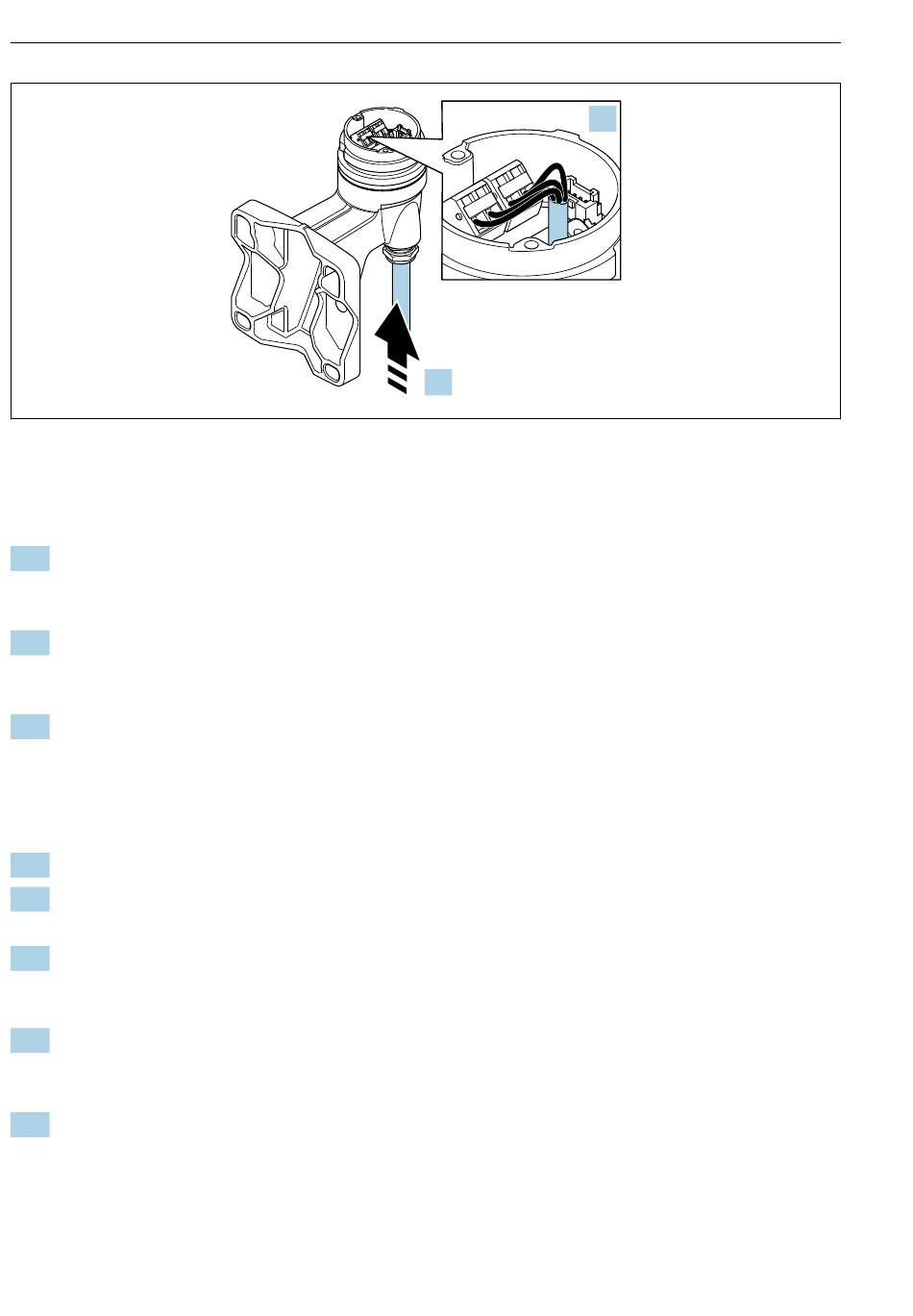

Exemple de graphique
Câble de raccordement (standard, renforcé)
8.
Déconnecter le câble de signal de la platine de raccordement du boîtier mural en
appuyant sur le dispositif de verrouillage du connecteur. Déposer le boîtier du
transmetteur.
9.
Faire passer le câble de raccordement à travers l' e ntrée de câble dans le boîtier de
raccordement (pour les câbles de raccordement sans connecteur M12, utiliser l' e xtrémité
dénudée la plus courte du câble de raccordement).
10. Relier le câble de raccordement :
Borne 1 = câble brun
Borne 2 = câble blanc
Borne 3 = câble jaune
Borne 4 = câble vert
11. Raccorder le blindage de câble via la décharge de traction.
12. Serrer les vis pour la décharge de traction du câble avec un couple de serrage de
1,2 ... 1,7 Nm.
13. Suivre la procédure inverse pour remonter le boîtier du transmetteur.
Câble de raccordement (option "compensé en pression/température")
8.
Déconnecter le câble de signal de la platine de raccordement du boîtier mural en
appuyant sur le dispositif de verrouillage du connecteur. Déposer le boîtier du
transmetteur.
9.
Faire passer le câble de raccordement à travers l' e ntrée de câble dans le boîtier de
raccordement (pour les câbles de raccordement sans connecteur M12, utiliser l' e xtrémité
dénudée la plus courte du câble de raccordement).
28
10.
9.
Proline 200 PROFIBUS PA
A0034177
