- Page 1 Manuel d’installation DEVIreg™ Opti Thermostat électronique, satisfaisant aux exigences de la Directive Eco Design www.DEVI.com...
-
Page 2: Table Des Matières
DEVIreg™ Opti Table des matières Introduction ........2 Spécifications techniques . -
Page 3: Pour Plus D'informations Sur Ce Produit, Consulter : Ou Deleage.fr

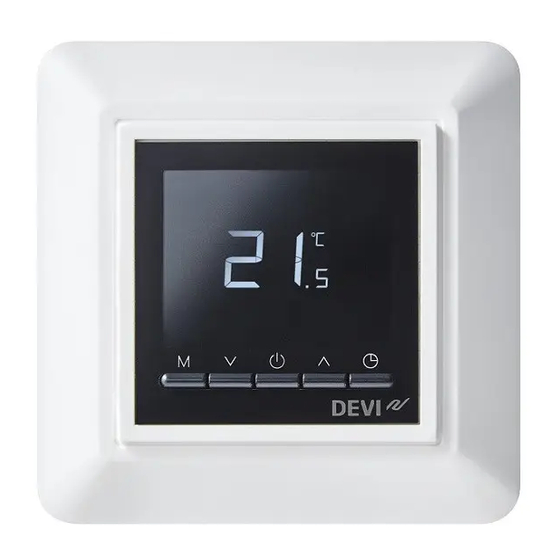

DEVIreg™ Opti • Un écran contrôlé par des boutons. • Une programmation et une exploitation facile grâce au menu intuitif. • Les réglages de programmation prédéfinis. • Livré avec un cadre intégré. • L’utilisation de la sonde standarde NTC de plancher DEVI (15 kΩ... - Page 4 DEVIreg™ Opti Relais: Charge résistive 13 A max. / 2990 W à 230 V Charge inductive 1 A max. cos = 0,3 Sondes (sonde de plancher) NTC 15 kΩ à 25 °C (par défaut) Valeurs de sonde : 0°C 42 kΩ 20°C 18 kΩ...
- Page 5 DEVIreg™ Opti Contrôle des pannes de la Le thermostat dispose d’un circuit sonde de contrôle intégré qui coupe le chauffage si la sonde de plancher est déconnectée ou court-circuitée Température d’essai à la bille 75°C Niveau de pollution Classe 2 (usage domestique) Type de régulateur Classe logicielle Température de stockage...
-
Page 6: Instructions De Sécurité
DEVIreg™ Opti Instructions de sécurité IMPORTANT ! lorsque le thermostat est utilisé pour la régula- tion d’un élément de chauffage par le sol installé en bois ou en matériau similaire, toujours utiliser une sonde de sol et ne ja- mais régler la température de surface du revêtement au-dessus de 28°C. -
Page 7: Instructions De Montage
DEVIreg™ Opti • Ce thermostat peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d’expérience ou de connaissance, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité... - Page 8 DEVIreg™ Opti et utiliser uniquement la sonde de sol. Toujours le placer conformément aux réglementations locales relatives aux classes IP. Ne pas placer le thermostat sur la surface interne d’un mur mal isolé donnant sur l’extérieur. Toujours installer le thermostat à au moins 50 cm des fenêtres et des portes en raison du courant d’air lors de l’utilisation dans ;...
-
Page 9: Suivre Les Étapes Ci-Dessous Pour Monter Le Thermostat
DEVIreg™ Opti d’air causés par l’ouver- ture de portes. • Il doit être à égale dis- tance (> 2 cm) de deux câbles chauffants. ≥ • Le tube contenant le câble du capteur doit affleurer la surface du sol (Fraisez-le si nécessaire), ou poser sur l'isolant lorsque coulé... - Page 10 Max Load Mains 220-240V~ Sensor 13(1) A 50Hz Le blindage du câble chauffant doit Made in P.R.C. Danfoss A/S, 6430 Nordborg, Denmark IP21 être raccordé au conducteur de 0T35 Ambient Temperature: 0-35°C terre du câble d’alimentation à l’aide Standby maximum 0.5W DEVIreg™...
-
Page 11: Les Symboles De L'écran
DEVIreg™ Opti Lors du montage et du remontage du thermostat : Important ! N’appuyez PAS sur le centre de l’écran. Batterie: Lorsque l’alimentation est coupée, l’horloge (l’heure et la date) actuel fonctionne pendant au moins 60 jours. Tous les autres réglages sont conservés de façon permanente. Les symboles de l’écran Les fonctions principales en haut sont le support de l’inter- face utilisateur via l’écran et le placement de tous les boutons... - Page 12 DEVIreg™ Opti № Type Description Bouton ON/OFF Boutons à flèche HAUT/ Bouton de Mode Bouton de Minuterie Indications des symboles Symbole Description Symbole Description Jour de la Chauffage ON semaine Affichage de l’heure, Verrou d’accès 24-heures Détection Température de la fenêtre du sol ouverte Manuel d’installation...
- Page 13 DEVIreg™ Opti Température Température ambiante actuelle Mode «En Température vacances» de confort Température Mode Horloge économique Mode Manuel Alarme/erreur Mode Protec- tion contre le gel Une courte Symbole de la ligne indique période dans le la période mode horloge actuelle Désignation des boutons de commande Flonction Bouton...
- Page 14 DEVIreg™ Opti L’affichage des modes Appuyer sur le suivants tour à tour: bouton: Réglage des Minuterie / Manuel / En modes vacances / Protection contre le gel Augmentation Augmente le mode acti- vé / le réglage temporaire Réglage de la température Diminution Diminue le mode activé...
-
Page 15: Codes Des Erreurs
DEVIreg™ Opti Retour au Débrancher le ther- réglage usine mpostat. Appuyer Un compte à rebours ap- sur les boutons paraît de 5…4…3…2…1 simultanément sec. Le réglage usine du pendant 10 sec thermostat sera restauré Réglage de Appuyer sur le L’affichage du mode de l’heure et bouton réglage de l’heure et du... - Page 16 DEVIreg™ Opti Type de № Description Résolution l’erreur La sonde de température La sonde de dalle mesure Contacter le ambiante ou des températures trop centre de service dalle ? est élevées. court-circuitée La sonde de La sonde de température La sonde de dalle mesure dalle, est-elle ambiante ou des températures trop...
-
Page 17: Configuration - Réglages Initiaux
DEVIreg™ Opti Configuration - Réglages initiaux Réglage de l’heure Les réglages initiaux doivent être spécifiés lors de la première activation du thermostat (voir la description ci-après). Lorsque l’unité est active (en tout mode), appuyez sur le bouton de horloge (une fois), «hh:mm»... - Page 18 DEVIreg™ Opti Réglages de la Minuterie Le thermostat possède de trois programmes prédéfinis (P1, P2 et P3). P3 est réglé par défaut. Les programmes peuvent être changés à l’aide des flèches Haut/Bas (P3->P2->P1). Les valeurs dans les programmes (l’horloge et la tempéra- ture) peuvent être changées, voir la page suivante.
- Page 19 DEVIreg™ Opti Ambiance et Sol Sol seul Température de confort par défaut 21°C 27°C Température économique par défaut 17°C 20°C Réglage de la programmation de l'horloge: Pour régler la programmation actuelle dans le mode Horloge appuyez sur le bouton de Horloge pendant 2 sec.
- Page 20 DEVIreg™ Opti Indicateur de la période : - Confort - Économique - Confort - Économique Une courte ligne indique la période actuelle («Confort» ou «Économique»), ce qui correspond au réglage de l’heure sur l’horloge. Remarque: Le chauffage du plancher et de la pièce prend du temps. Réglez la période de chauffage «Confort»...
- Page 21 DEVIreg™ Opti Mode «En vacances»: Appuyez sur le bouton , lorsque le signe apparaît. Appuyez sur le bouton de Horloge pendant 2 secondes, pour choi- sir la quantité des jours en vacances (entre 0 et 99 jours) à l’aide des boutons Haut / Bas .
- Page 22 DEVIreg™ Opti Protection contre le gel : Appuyez sur le bouton , avant que le signe apparaît La valeur désirée de la température pour la protection contre le gel peut être réglée dans le menu d’installation. La plage des valeur est de +5 à +9 ° C. Si la valeur de la température ambiante est plus basse que la température définie pour la protection contre le gel, un signe d’activation du chauffage...
-
Page 23: Assistant D'installation
DEVIreg™ Opti Le bouton Mode est utilisé pour le changement des pa- ramètres tour à tour (commençant par 1), les boutons Haut et Bas – pour régler la valeur désirée. Appuyez sur le bouton «OFF» pendant 2 secondes pour sortir de ce menu à... - Page 24 DEVIreg™ Opti Fonction Protection contre 0: Disable; 1: Enable; le gel Réglage de température de la 5-9° C protection contre le gel Réglage de température 0: Disable; 1: Enable; minimale du sol Température minimale du sol 18-29° C ** Assistant d’installation 0: Disable;...
-
Page 25: Réglages Et Retrait Du Sceau Irréparable
DEVIreg™ Opti Réglages et retrait du sceau irréparable Le réglage du mode «Temp. ambiante seule» et l’extension de la plage du réglage de température du sol Pour régler le mode «Sonde de température ambiante seule»; il faut casser un sceau plastique irrépa- 1. - Page 26 DEVIreg™ Opti ne permet pas de dépasser 28°C par la mise en œuvre de puissance au m² faible. Remarque : contacter le fournisseur de sols avant de modi- fier la température du plancher maximale et tenir compte des points suivants : •...
- Page 27 DEVIreg™ Opti Réglage Résistance approximatif Exemples de revê- Détails thermique pour une tem- tement kg/m K/W] pérature de sol de 25 °C Stratifié de 8 mm en panneaux 0,05 > 800 28°C de fibres haute densité Parquet en hêtre 0,10 650 –...
-
Page 28: Instructions De Mise Au Rebut
DEVIreg™ Opti Instructions de mise au rebut Manuel d’installation... -
Page 29: Garantie
DEVIreg™ Opti Garantie YEAR WARRANTY Les produits seront réparés ou remplacés gratuitement en cas de défaut pouvant être retrouvé à la suite d’un défaut de fabrication du produit DEVI. Pour demander cette garantie, l’installation doit être effectuée par un installateur agréé et le certificat de garantie doit être estampillé, signé... - Page 30 DEVIreg™ Opti Manuel d’installation...
- Page 31 DEVIreg™ Opti Manuel d’installation...
- Page 32 écrit. Les noms et les marques de produits figurant dans ce document sont la propriété des sociétés respectives. Le nom Danfoss et le logo de Danfoss sont des marques déposées de la société Danfoss A/S. Tous droits réservés.
