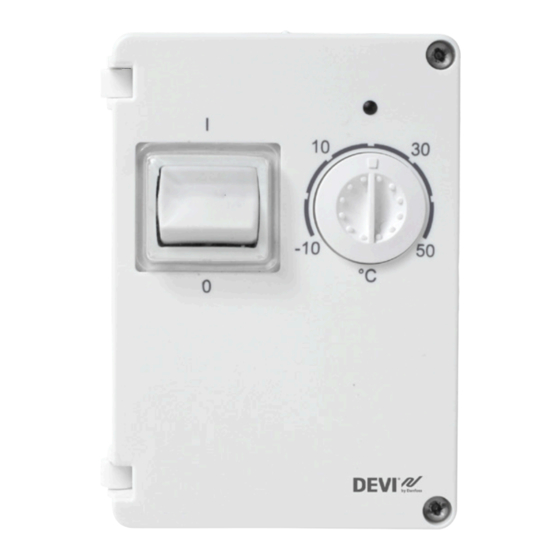

- Page 1 Manuel d’installation DEVIreg™ 610 Thermostat électronique www.DEVI.com...
- Page 2 DEVIreg™ 610 Manuel d’installation...
-
Page 3: Table Des Matières
DEVIreg™ 610 Table des matières Introduction ..... . . Caractéristiques techniques ..Instructions de sécurité... -
Page 4: Caractéristiques Techniques
DEVIreg™ 610 Caractéristiques techniques Tension de fonctionnement 220 à 240 V~, 50 Hz Puissance consommée en 0,93 W max. veille Relais : Charge résistive 10 A max./2300 W à 230 V Charge inductive cos φ = 0,3 max. 1 A Thermistance NTC 15 kΩ... -
Page 5: Instructions De Sécurité
DEVIreg™ 610 Température de stockage -20 °C à +65 °C Classe IP IP 44 Classe de protection Classe II - Dimensions 100 x 69,5 x 45 mm Poids 165 g Le produit est conforme à la norme EN/CEI : Dispositifs de commande électrique automatiques à... -
Page 6: Instructions De Montage
DEVIreg™ 610 • Toujours raccorder le thermostat à une tension d’ali- mentation continue. • Ne pas exposer le thermostat à l’humidité, à l’eau, à la poussière et à une chaleur excessive. Instructions de montage Suivre les directives de positionnement suivantes : •... - Page 7 DEVIreg™ 610 Suivre les étapes ci-dessous pour monter le thermostat : Ouvrir le thermostat : • Placer le bouton de réglage sur la température minimale. • Desserrer les deux vis et ouvrir le capot avant. Manuel d’installation...
- Page 8 DEVIreg™ 610 Fixer le thermostat : • Insérer les vis dans les trous situés dans les coins inférieurs du thermostat. • Assurer l’étanchéité des trous à l’aide des capuchons fournis afin de maintenir la densité. Manuel d’installation...
- Page 9 DEVIreg™ 610 Brancher le thermostat en respectant le schéma de raccordement. IP44 -10T50 D610 N NO NC Mains 220-240V~ Max.Load 10 (1) A • Chauffage : (L - secteur, N - secteur, L - charge, NO (normalement ouvert) - charge). •...
- Page 10 DEVIreg™ 610 Installer le capteur en utilisant le câble fourni - spéc. NTC 15 kΩ à 25 °C. • Appuyer sur l’isolant situé en bas du thermostat pour le faire sortir et insérer le mamelon d’étanchéité. • Raccorder le capteur aux bornes 6 et 7. Le câble du capteur peut être rallongé...
-
Page 11: Garantie
DEVIreg™ 610 Garantie YEAR WARRANTY Instructions de mise au rebut Manuel d’installation... - Page 12 DEVIreg™ 610 Manuel d’installation...
- Page 13 DEVIreg™ 610 Manuel d’installation...
- Page 14 DEVIreg™ 610 Manuel d’installation...
- Page 15 08095440 & VICKK304 Produced by Danfoss © 07/2019...
