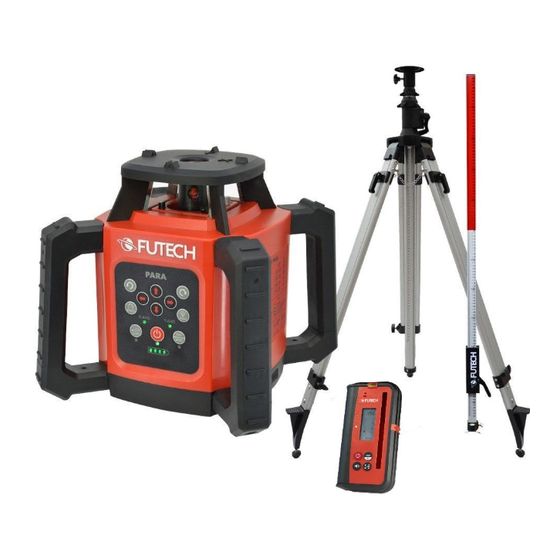

- Page 1 MODE FRANÇAIS D’EMPLOI 052.02R PARA RED Le mode d’emploi 052.02G PARA GREEN dans votre langue ? Consultez la quatrième de couverture.
- Page 2 VUE D’ENSEMBLE PARA...
- Page 3 BOÎTIER CLAVIER TÉLÉCOMMANDE 01 Tête laser Bouton Marche/Arrêt Bouton Marche/Arrêt / Standby (veille) 02 Point d’aplomb haut (axe Z) B Bouton flèche HAUT b Bouton flèche HAUT / 03 Clavier C Bouton flèche BAS Pivoter à DROITE 04 Axe X D Bouton flèche GAUCHE c Bouton flèche BAS / 05 Axe Y E Bouton flèche DROITE Pivoter à GAUCHE 06 Guide express F Bouton Speed (vitesse) d Bouton flèche GAUCHE 07 Prise d’alimentation USB-C G Bouton Scan e Bouton flèche DROITE...
- Page 4 GUIDE DE DÉMARRAGE RAPIDE Bouton Marche/Arrêt Allume/éteint l’appareil. Bouton flèche HAUT Modifie la pente. L’axe Y monte du côté indiqué par la flèche. Bouton flèche BAS Modifie la pente. L’axe Y descend du côté indiqué par la flèche. Bouton flèche GAUCHE Mode horizontal Modifie la pente. L’axe X monte du côté indiqué par la flèche. Mode vertical Déplace la ligne et le point laser (axe Z) vers la gauche. Bouton flèche DROITE Mode horizontal Modifie la pente. L’axe X descend du côté indiqué par la flèche. Mode vertical Déplace la ligne et le point laser (axe Z) vers la droite. Bouton Speed (vitesse) Modifie la vitesse de rotation. 0 – 120 – 300 – 600 - 800 tr/min Bouton Scan Utilisation et modification du mode scan 0°...
- Page 5 Voyant LED axe Y vert, continu Le laser est à niveau. vert, clignotant Mise à niveau en cours. éteint Mise à niveau désactivée. rouge, continu Mise à niveau désactivée, pente sélectionnée. Voyant LED Slope Éteint Mode pente désactivé. (pente) Rouge, continu Mode pente activé. Rouge, clignotant Laser hors plage de mise à niveau Voyant LED Tilt Éteint Sécurité...
- Page 6 SÉCURITÉ FONCTIONS AUTOMATIQUES Lisez les consignes de sécurité figurant dans le MISE À NIVEAU AUTOMATIQUE fascicule séparé fourni avec l’appareil. Ce laser rotatif se met automatiquement à niveau RAYONNEMENT LASER – Produit laser de dès sa mise en marche. Une fois mis à niveau, le classe 2 – Ne pas regarder le faisceau. laser commence son mouvement de rotation. Le laser peut effectuer sa mise à...
- Page 7 choc. Pour poursuivre, vous devez quitter la fonc- IMPORTANT tion Tilt, mettre le laser dans la position voulue Gardez à l’esprit que cette méthode de travail et redémarrer le laser. Un nouveau processus de est la moins précise. Des erreurs de mesure préparation d’environ 60 secondes commence, peuvent se produire.
- Page 8 FIL À PLOMB à niveau. Une fois à niveau, le faisceau laser et les voyants LED de l’axe X [L] et de l’axe Y [M] sont allumés en continu et le laser commence à tourner à 600 tr/min, la vitesse optimale pour une utilisation avec un récepteur. Par défaut, après la mise en marche de l’appareil, la sécurité Tilt effectue son cycle de préparation. REMARQUE Cet appareil peut également projeter un « fil à...
- Page 9 ALIGNEMENT VERTICAL POSITIONNEMENT DE LA LIGNE LASER VERTICALE Placez l’appareil sur ses pieds pour mode vertical [10] afin de l’aligner verticalement (le clavier doit En mode d’alignement vertical, le laser peut être se trouver en haut). Le voyant LED de l’axe Y [M] positionné avec précision. Le laser continue à se clignote pendant la mise à niveau. Une fois à mettre à niveau pendant que la ligne laser niveau, le faisceau laser et le voyant LED de verticale est positionnée.
- Page 10 ANGLES DROITS (90°) VITESSE DE ROTATION 90° 0 RPM 120 RPM 300 RPM 600 RPM 800 RPM En position verticale, il est possible de projeter Cet appareil dispose de plusieurs vitesses de des angles droits. rotation. 0, 120, 300, 600 et 800 tr/min. La vitesse de rotation par défaut est de 600 tr/min. · Positionnez la tête laser [01] aussi précisément que possible au-dessus du point de départ, à ·...
- Page 11 FONCTION PENTE 600 tr/min est recommandée. Pour les récep- teurs pour machines, une vitesse de 800 tr/min En utilisation standard, l’instrument affiche un est recommandée.) faisceau laser 100 % horizontal ou 100 % vertical. Au besoin, l’appareil peut projeter un faisceau FONCTION SCAN laser en pente. Pour configurer des pentes, vous devez suivre quelques étapes dans le bon ordre. REMARQUES N’oubliez pas que la mise à niveau automatique est désactivée lorsque vous travaillez avec la 0 °...
- Page 12 PENTE HORIZONTALE, <5° et le voyant LED de l’axe Y [M] s’éteignent.) · Positionnez ensuite le récepteur à la pente dési- rée (par exemple, une pente de 2 % sur 10 m = une différence de hauteur de 20 cm vers le haut ou vers le bas). · Recherchez le niveau zéro du récepteur avec le faisceau laser en utilisant AU CHOIX les < 5° X- and Y-axis boutons flèche HAUT [B, b] / BAS [C, c] (pour · Placez le laser à l’horizontale (position normale). une pente sur l’axe Y) OU les boutons flèche GAUCHE [D, d] / DROITE [E, e] (pour une pente ·...
- Page 13 PENTE VERTICALE, <5° Il est possible de définir des pentes plus raides, hors de la plage de mise à niveau du laser, à l’aide d’un adaptateur d’inclinaison, disponible en tant qu’accessoire optionnel. < 5° Y-axis · Placez le laser en position verticale (sur les pieds pour mode vertical [10]). >...
- Page 14 · Réglez l’adaptateur d’inclinaison à la pente sou- haitée. (Le pourcentage de pente est normale- ment indiqué sur l’adaptateur d’inclinaison). · Votre laser est réglé pour la pente souhaitée. ANTI-REFLET Des reflets indésirables peuvent parfois se produire lors de l’utilisation d’un laser, par exemple lorsque le faisceau laser frappe du verre. Cela peut entraîner des résultats de mesure inexacts et affecter le bon fonctionne- ment du récepteur laser.
- Page 15 CARACTÉRISTIQUES TECHNIQUES 052.02R 052.02G PARA RED PARA GREEN Visibilité Précision 1 mm / 10 m Portée (avec récepteur) 2x ± 300 m Étanchéité à la poussière et à l’eau IP66 Mise à niveau Motorisée Fil à plomb Tours par minute 0, 60, 300, 600, 800 Fonction scan 0°, 10°, 45°, 90°, 180°...
