Il est recommandé de prévoir au moins 150 mm d'espace libre sous
l'unité (300 mm pour les zones soumises à de fortes chutes de
neige). De plus, assurez-vous que l'unité est positionnée à au moins
100 mm au-dessus du niveau maximum de neige attendu. Si
nécessaire, prévoyez un socle. Voir
extérieure" [ 4 9] pour plus de détails.
Dans les régions avec de très fortes chutes de neige, il est très
important de sélectionner un lieu d'installation où la neige n'affectera
PAS l'unité. Si des chutes de neige latérales sont possibles, veillez à
ce que le serpentin de l'échangeur de chaleur ne soit PAS affecté
par la neige. Si nécessaire, installez une protection ou un abri contre
la neige et un support.
4.2

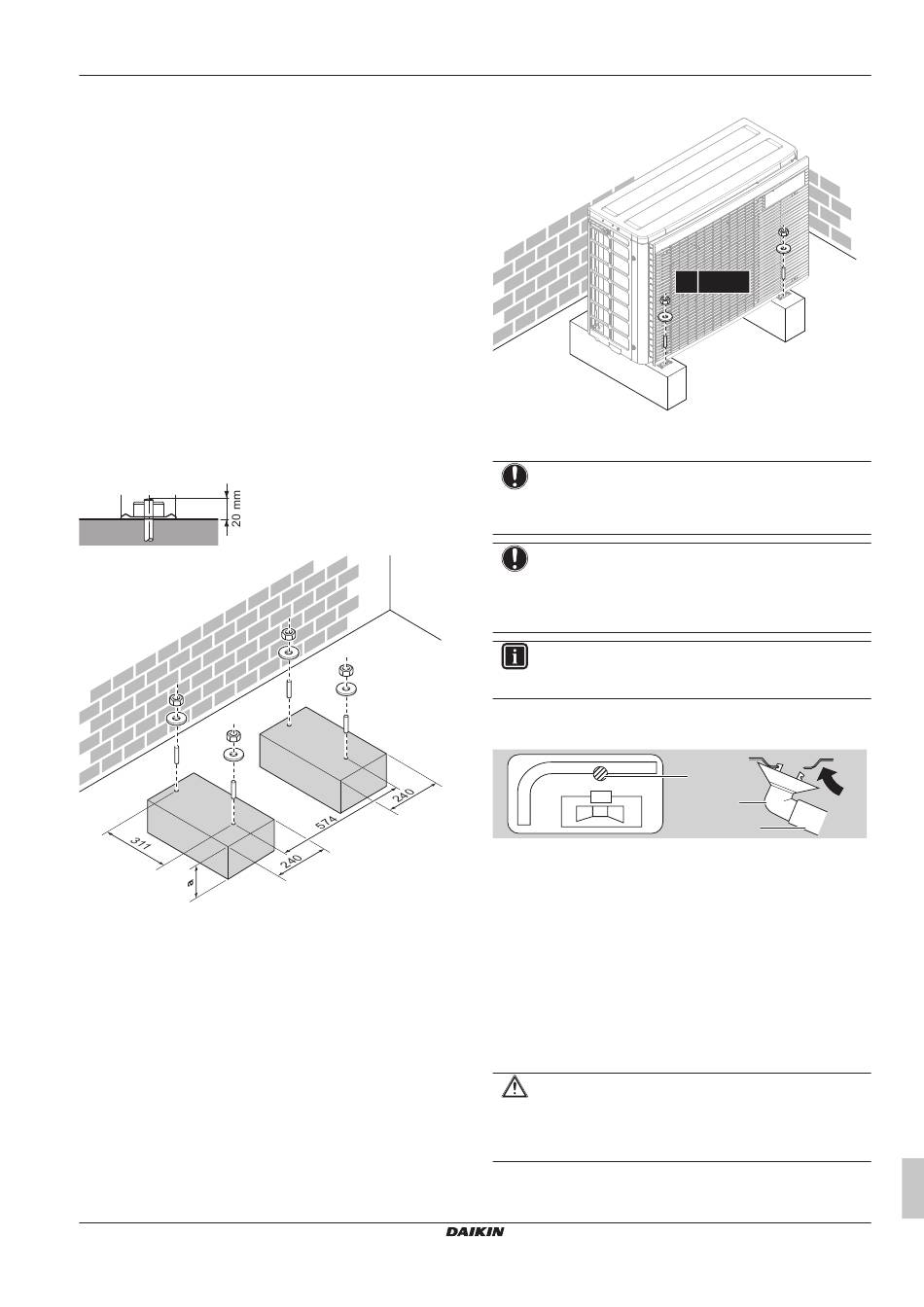

Montage de l'unité extérieure
4.2.1
Pour fournir la structure de l'installation
Utilisez un caoutchouc résistant aux vibrations (à fournir) dans les
cas où des vibrations peuvent être transmises au bâtiment.
L'unité peut être installée directement sur une véranda en béton ou
une autre surface solide tant qu'elle assure une vidange adéquate.
Préparez 4 jeux de boulons d'ancrage, d'écrous et de rondelles M8
ou M10 (à fournir).
(mm)
a
100 mm au-dessus du niveau de neige prévu
2MXM40+50A
Série Split R32
3P600450-5L – 2021.12
"4.2 Montage de l'unité
5 Installation de la tuyauterie
4.2.2
Installation de l'unité extérieure
4.2.3
Pour fournir le drainage
REMARQUE
Si l'unité est installée dans un climat froid, prenez les
mesures adéquates pour que le condensat évacué NE
puisse PAS geler.
REMARQUE
Si les orifices de vidange de l'unité extérieure sont
obstrués par un socle de montage ou la surface du sol,
placez des socles supplémentaires ≤30 mm sous les pieds
de l'unité extérieure.
INFORMATION
Pour en savoir plus sur les options disponibles, contactez
votre revendeur.
1 Utilisez un bouchon de vidange pour la purge.
2 Utilisez un flexible de Ø16 (non fourni).
a
Orifice de drainage
b
Bâti inférieur
c
Bouchon de drainage
d
Flexible (non fourni)
5
Installation de la tuyauterie
5.1
Préparation de la tuyauterie de
réfrigérant
5.1.1
Exigences de la tuyauterie de réfrigérant
MISE EN GARDE
La tuyauterie et les joints d'un système split doivent être
réalisés avec des joints permanents lorsqu'ils se trouvent
dans un espace occupé, à l'exception des joints reliant
directement la tuyauterie aux unités intérieures.
4× M8/M10
b
a
c
d
Manuel d'installation
9
