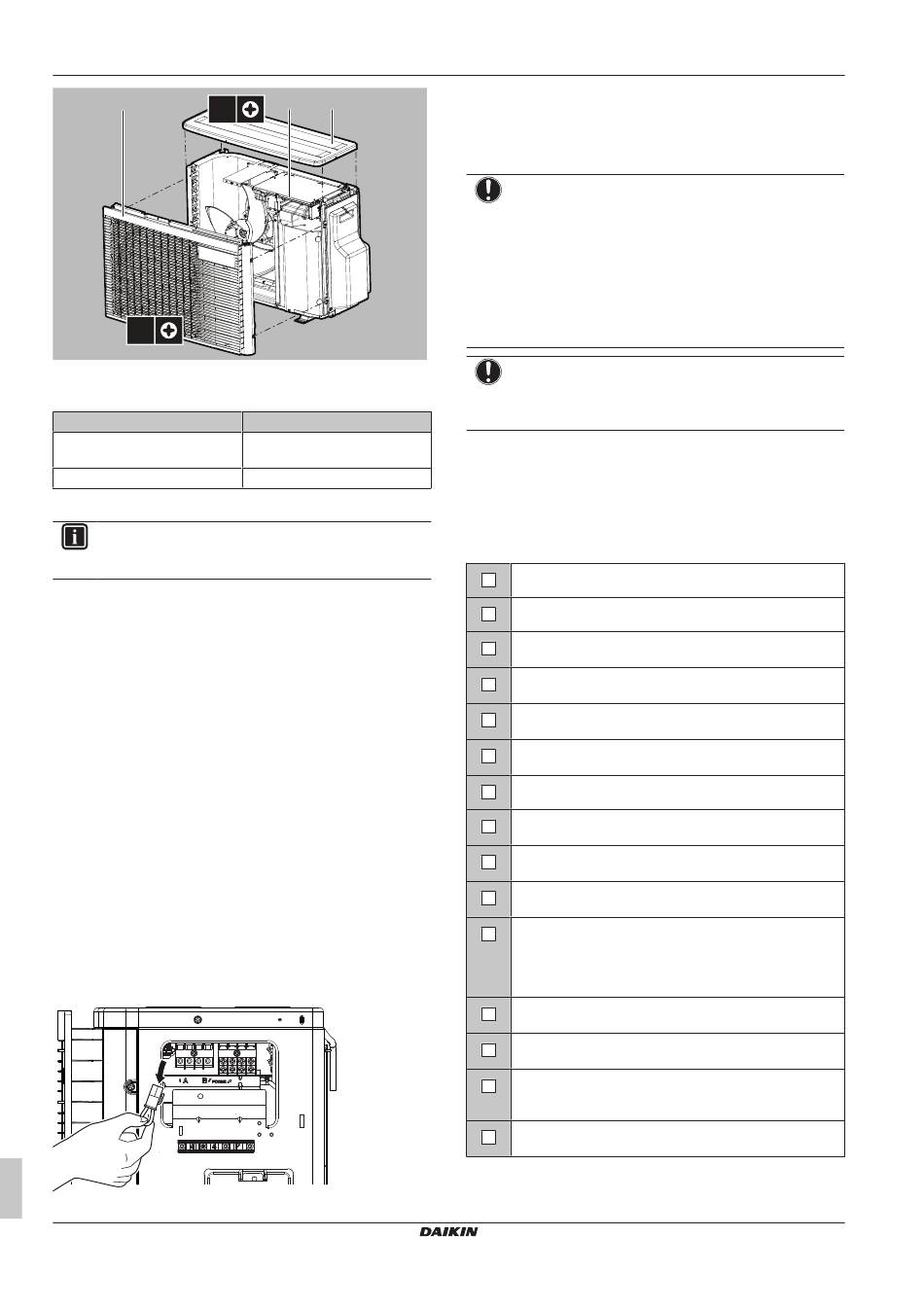

10 Mise en service
a
2×
8×
a
Plaque frontale
b
Plaque supérieure
c
Connecteur S99
Mode
Pompe à chaleur
(refroidissement, chauffage)
Chauffage uniquement
4 Réinstallez la plaque supérieure et la plaque avant.
INFORMATION
Le fonctionnement forcé est également disponible en
mode chauffage.
9.4
A propos de la fonction
d'économie d'électricité en veille
La fonction d'économie d'énergie en mode veille:
▪ coupe l'alimentation électrique de l'unité extérieure et,
▪ active le mode d'économie d'énergie en mode veille sur l'unité
intérieure.
La fonction d'économie d'énergie en mode veille fonctionne avec les
unités suivantes:
FTXM, FTXP, FTXJ, FVXM, ATXF
Si une autre unité intérieure est utilisée, le connecteur pour
l'économie d'énergie en mode veille DOIT être branché.
La fonction économie d'énergie en veille est désactivée pour le
transport de l'unité.
9.4.1
Pour activer la fonction d'économie
d'électricité en mode veille
Exigence préalable: L'alimentation principale DOIT être coupée.
1 Retirez le couvercle d'entretien.
2 Débranchez le connecteur d'économie d'électricité de veille
sélectif.
Manuel d'installation
16
c
b
Connecteur S99
Connecté
Déconnecté
3 Branchez l'alimentation électrique principale.
10
Mise en service
REMARQUE
Liste de contrôle de mise en service générale En plus
des instructions de mise en service figurant dans ce
chapitre, une liste de contrôle de mise en service générale
est également disponible sur le Daikin Business Portal
(authentification exigée).
La liste de contrôle de mise en service générale complète
les instructions du présent chapitre et elle peut servir de
référence et de modèle de rapport durant la mise en
service et la livraison à l'utilisateur.
REMARQUE
Utilisez TOUJOURS l'unité avec des thermistances et/ou
des capteurs/contacteurs de pression. A défaut, il y a un
risque que le compresseur brûle.
10.1
Liste de contrôle avant la mise en
service
1 Après l'installation de l'unité, vérifiez les points ci-dessous.
2 Fermez l'unité.
3 Mettez l'unité sous tension.
L'unité intérieure est correctement montée.
L'unité extérieure est correctement montée.
Le système est correctement mis à la terre et les bornes
de terre sont serrées.
La tension d'alimentation doit correspondre à la tension
indiquée sur l'étiquette d'identification de l'unité.
Le coffret électrique ne contient PAS de raccords
desserrés ou de composants électriques endommagés.
Il n'y a PAS de composants endommagés ou de tuyaux
coincés à l'intérieur des unités intérieure et extérieure.
Il n'y a PAS de fuites de réfrigérant.
Les tuyaux de réfrigérant (gaz et liquide) disposent
d'une isolation thermique.
Les tuyaux installés sont de taille correcte et sont
correctement isolés.
Les vannes d'arrêt (gaz et liquide) de l'unité extérieure
sont complètement ouvertes.
Vidange
Assurez-vous que l'écoulement se fait régulièrement.
Conséquence possible: De l'eau de condensation peut
s'égoutter.
L'unité intérieure reçoit les signaux de l'interface
utilisateur.
Les
fils
indiqués
d'interconnexion.
Les
fusibles,
disjoncteurs
protection installés localement sont conformes au présent
document et N'ont PAS été contournés.
Vérifiez si les repères (pièce A et B) sur le câblage et la
tuyauterie correspondent pour chaque unité intérieure.
sont
utilisés
pour
le
câble
ou
les
dispositifs
2MXM40+50A
Série Split R32
3P600450-5L – 2021.12
