4 Installation de l'unité
a
Manuel d'installation de l'unité extérieure
b
Consignes de sécurité générales
c
Etiquette de gaz à effet de serre fluorés
d
Etiquette multilingue de gaz à effet de serre fluorés
e
Douille de purge
f
Sachet de vis (pour fixer le support de fil)
g
Réducteur
h
Etiquette énergétique
4
Installation de l'unité
AVERTISSEMENT
L'installation sera effectuée par un installateur, le choix des
matériaux et l'installation seront conformes à la législation
en vigueur. La norme applicable en Europe est la norme
EN378.
4.1
Préparation du lieu d'installation
AVERTISSEMENT
Pour éviter des dommages mécaniques, l'appareil sera
stocké dans une pièce bien ventilée sans sources
d'allumage fonctionnant en permanence (par ex.: flammes
nues, un appareil fonctionnant au gaz ou un chauffage
électrique). Les dimensions de la pièce doivent être
conformes à celles spécifiées dans les Précautions
générales de sécurité.

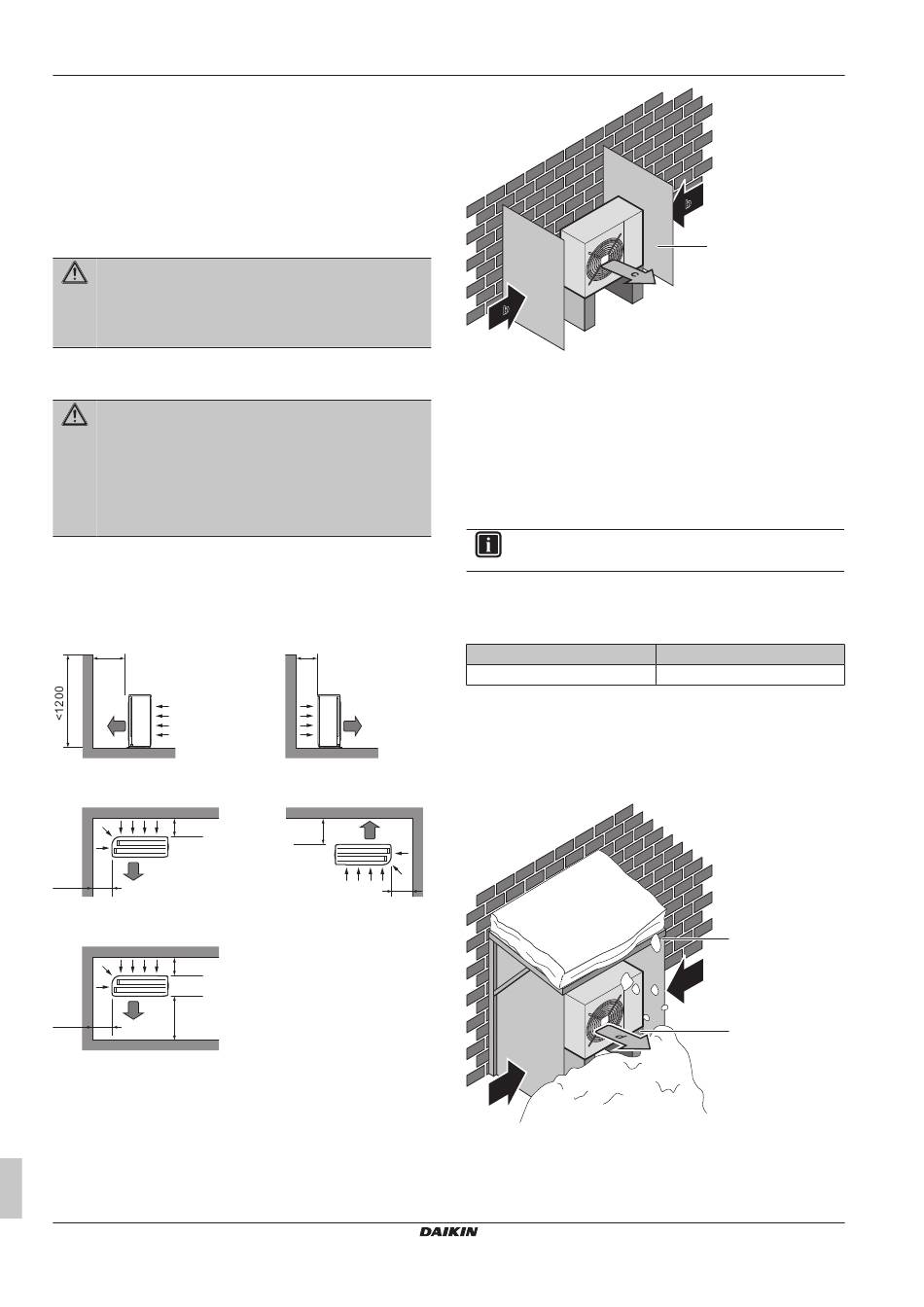

4.1.1
Exigences du site d'installation pour
l'unité extérieure
Prenez les directives suivantes en compte en matière d'espacement:
▪ Mur orienté d'un seul côté:
>100
b
a
▪ Mur orienté de 2 côtés:
b
>100
a
>50
▪ Mur orienté de 3 côtés:
b
>150
a
>50
>300
(mm)
a
Sortie d'air
b
Entrée d'air
Laissez 300 mm d'espace de travail sous la surface du plafond et
250 mm pour l'entretien des tuyauteries et de l'électricité.
Manuel d'installation
8
N'installez PAS l'unité dans des lieux (par exemple, près d'une
chambre) où le bruit de fonctionnement est susceptible de gêner.
Note: Si le son est mesuré dans des conditions d'installation réelles,
la valeur mesurée pourrait être supérieure au niveau de pression
sonore mentionné dans la section "Spectre acoustique" du recueil
de données en raison des réflexions de bruit et de son de
l'environnement.
L'unité extérieure est conçue pour être installée à l'extérieur
uniquement et pour les températures ambiantes comprises dans les
fourchettes suivantes (sauf indication contraire dans le manuel
d'utilisation de l'unité intérieure connectée):
>50
b
4.1.2
a
(mm)
Protégez l'unité extérieure des chutes de neige directes et veillez à
ce que l'unité extérieure ne soit JAMAIS ensevelie sous la neige.
a
>150
b
>50
(mm)
b
a
Plaque déflectrice
b
Sens prédominant du vent
c
Sortie d'air
INFORMATION
Le niveau de pression sonore est inférieur à 70 dBA.
Mode de refroidissement
–10~46°C BS
Exigences supplémentaires du site
d'installation pour l'unité extérieure dans
les climats froids
c
a
Protection ou abri contre la neige
b
Support
c
Sens prédominant du vent
d
Sortie d'air
b
a
Mode chauffage
–15~24°C BS
a
c
b
2MXM40+50A
Série Split R32
3P600450-5L – 2021.12
