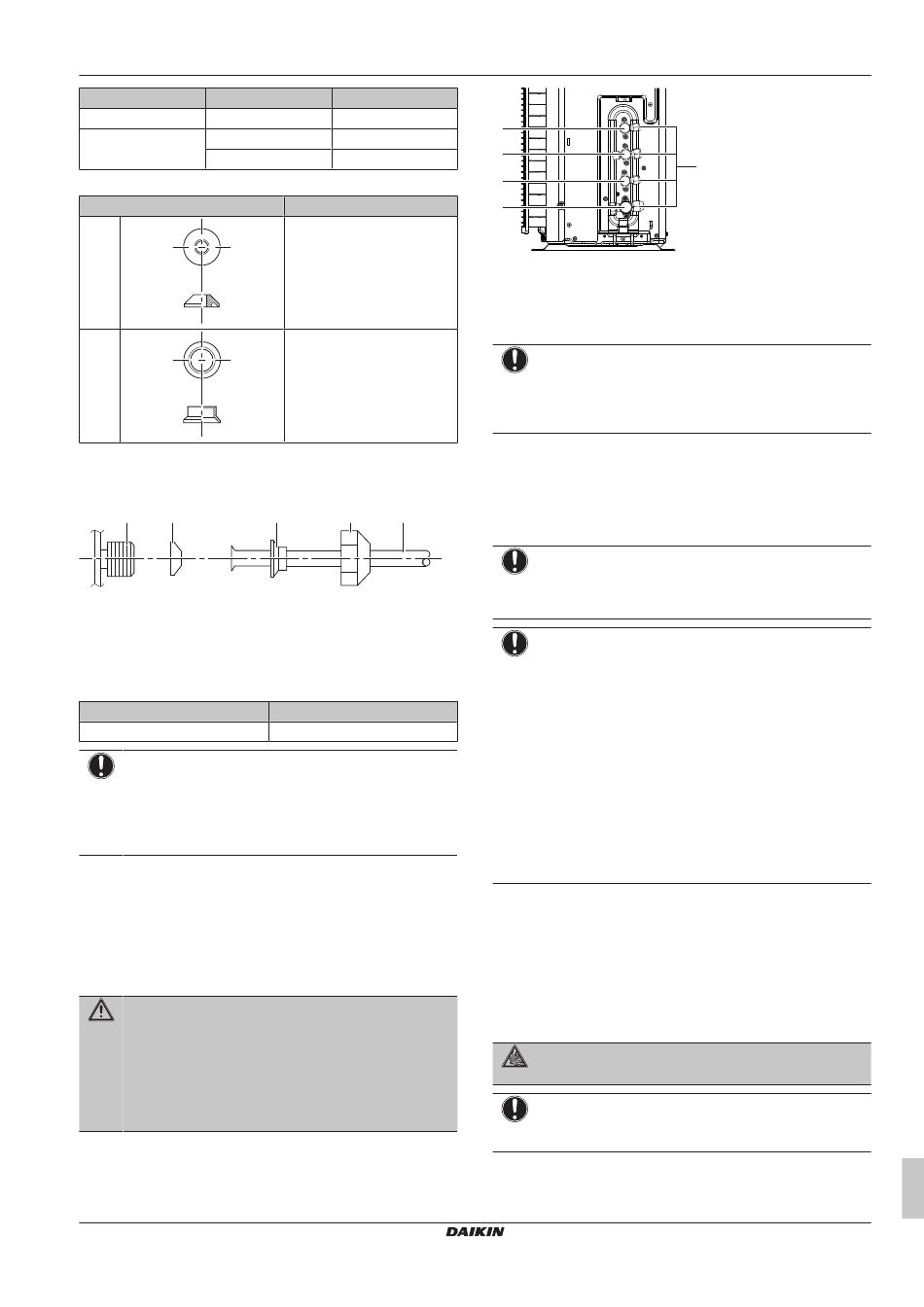

Orifice
Classe
A
15, 20, 25, 35, 42
B
15, 20, 25, 35
42, 50
(a)
Utilisez l'accessoire en option.
Connexion de type
1
2
Exemple de connexion :
▪ Raccordement d'un tuyau de Ø9,5 mm à un orifice de
raccordement de tuyau de gaz de Ø12,7 mm
a
b
a
Port de connexion de l'unité extérieure
b
Type de réducteur 1
c
Type de réducteur 2
d
Ecrou évasé Ø12,7 mm
e
Tuyauterie entre les unités
Enduisez l'orifice de raccordement fileté de l'unité extérieure où
l'écrou évasé entre avec de l'huile de réfrigération.
Ecrou évasé (mm)
Ø12,7
REMARQUE
Utilisez une clé appropriée pour éviter les dégâts au filet
de raccordement en serrant exagérément l'écrou évasé.
Veillez à NE PAS trop serrer l'écrou, sinon le tuyau plus
petit pourrait être endommagé (environ 2/3-1× le couple
normal).
5.2.2
Raccordement du tuyau de réfrigérant à
l'unité extérieure
▪ Longueur de la tuyauterie. Maintenez la tuyauterie sur place la
plus courte possible.
▪ Protection de tuyauterie. Protégez la tuyauterie sur place contre
les dommages physiques.
AVERTISSEMENT
Branchez fermement la tuyauterie de réfrigérant avant de
faire fonctionner le compresseur. En effet, si la tuyauterie
du réfrigérant n'est PAS branchée et que la vanne d'arrêt
est ouverte alors que le compresseur fonctionne, de l'air
sera aspiré et provoquera une pression anormale dans le
cycle
de
réfrigération.
l'équipement et de blesser des personnes.
1 Raccordez le raccord du réfrigérant liquide de l'unité intérieure
à la vanne d'arrêt du liquide de l'unité extérieure.
2MXM40+50A
Série Split R32
3P600450-5L – 2021.12
Réducteur
(a)
—
1+2
—
Connexion
Ø12,7 mm → Ø9,5 mm
Ø12,7 mm → Ø9,5 mm
c
d
e
Couple de serrage (N•m)
50~60
Cela
risque
d'endommager
5 Installation de la tuyauterie
a
b
a
b
a
Vanne d'arrêt du liquide
b
Vanne d'arrêt de gaz
c
Orifice de service
2 Connectez le raccord du réfrigérant gazeux de l'unité intérieure
à la vanne d'arrêt du gaz de l'unité extérieure.
REMARQUE
Nous vous recommandons d'installer la tuyauterie de
réfrigérant entre l'unité intérieure et l'unité extérieure dans
un conduit ou d'enrouler la tuyauterie de réfrigérant dans
du ruban de finition.
5.3
Vérification de la tuyauterie de
réfrigérant
5.3.1
Recherche de fuites
REMARQUE
Ne dépassez PAS la pression de service maximale
autorisée pour l'unité (voir "PS High" sur la plaque
signalétique de l'unité).
REMARQUE
Utilisez TOUJOURS une solution de détection de bulles
recommandée par le revendeur.
N'utilisez JAMAIS de l'eau savonneuse:
▪ L'eau
savonneuse
craquelures au niveau des composants, tels que les
raccords coniques ou les capuchons des vannes
d'arrêt.
▪ L'eau savonneuse peut contenir du sel, qui absorbe
l'humidité qui se mettra à geler lorsque la tuyauterie
refroidira.
▪ L'eau savonneuse contient de l'ammoniaque, qui peut
provoquer la corrosion des joints évasés (entre le
raccord conique en laiton et l'évasement en cuivre).
1 Chargez le système avec de l'azote jusqu'à une pression de
jauge d'au moins 200 kPa (2 bar). Une pression de 3000 kPa
(30 bar) est recommandée pour détecter les petites fuites.
2 Vérifiez l'étanchéité en appliquant une solution de détection de
bulles sur tous les raccords.
3 Purgez entièrement l'azote.
5.3.2
Procédure de séchage sous vide
DANGER: RISQUE D'EXPLOSION
NE démarrez PAS l'unité si elle est aspirée.
REMARQUE
Raccordez la pompe à vide aux deux orifices d'entretien
des vannes d'arrêt du gaz.
1 Mettez le système sous vide jusqu'à ce que la pression
indiquée par le manifold soit de −0,1 MPa (−1 bar).
c
risque
de
provoquer
des
Manuel d'installation
11
