THERMASGARD
Термометр сопротивления / датчик температуры дымовых газов THERMASGARD
пассивным выходом, с присоединительной головкой из алюминия (опционально с резьбовым
кабельным вводом или разъемом M12 согласно DIN EN 61076-2-101) и прямой защитной
трубкой, вкл. присоединительный фланец. Канальный датчик предназначен для измерения
относительно высоких температур газообразных сред, например, для измерения температуры
отработанного воздуха и дымовых газов.
ТЕ ХНИЧЕСКИЕ Д АННЫЕ
Диапазон измерения:
Чувствительный элемент ⁄
выход:
Тип подключения:
Измерительный ток:
Сопротивление изоляции:
Электрическое
подключение:
Подсоединение кабеля:
Размеры:
Присоединительная головка:
Защитная трубка:
Монтаж ⁄ подключение:
Допустимая относительная
влажность воздуха:
Класс защиты:
Степень защиты:
Тип ⁄ WG03
RGTF1 PT100 xx (EL) MM
RGTF1 PT1000 xx (EL) MM
RGTF 1 PT100 xx KV (EL) MM
RGTF 1 PT1000 xx KV (EL) MM
RGTF 1 PT100 xx Q (EL) MM
RGTF 1 PT1000 xx Q (EL) MM
Установочная длина:
Дополнительная плата:
RGTF 1
−35 ...+600 °C
(опционально — расширенный диапазон измерения
−100 °C ...+750 °C)
Pt100 / Pt1000 (согласно DIN EN 60 751, класс Б)
(Perfect Sensor Protection)
по двухпроводной схеме (Pt1000)
по четырехпроводное схеме (Pt100 / Pt1000 опционально)
< 0,6 мА (Pt1000)
< 1,0 мА (Pt100)
≥ 100 МОм, при +20 °C (500 В постоянного тока)
0,14–2,5 мм², по винтовым зажимам,
на керамическом цоколе
RGTF 1 (стандартно)
Прижимной винт из металла (M 20 x 1,5);
RGTF 1-KV (опционально)
резьбовой кабельный ввод из латуни, никелированны,
(M 20 x 1,5 ; с разгрузкой от натяжения, сменный,
внутренний диаметр 6 - 12 мм)
RGTF 1-Q (опционально)
разъем M12 согласно DIN EN 61076-2-101
(штекер, 5-контактный, A-кодирование)
см. габаритный чертеж
Б-образной формы, алюминий,
цвет — белый алюминий (аналогичен RAL 9006),
температура окружающей среды −20...+100 °C
высококачественная сталь V4A (1.4571), Ø = 8 мм,
установочная длина (EL) = 200–500 мм (см. таблицу)
с помощью присоеденительного фланца
из высококачественной стали V2A (1.4305)
(входит в объем поставки)
< 95 %, без конденсата
III (согласно EN 60 730)
IP 54 (согласно EN 60 529) RGTF 1
IP 65 (согласно EN 60 529) RGTF1-KV / RGTF1-Q
Чувств. элемент ⁄ выход
Pt100
Pt1000
Pt100
Pt1000
Pt100
Pt1000
( E L )M M = 200 мм, 250 мм, 300 мм, 500 мм
опционально — другие диапазоны измерения
® RGTF 1 с
(согласно DIN EN 60 751, класс Б)
(согласно DIN EN 60 751, класс Б)
(согласно DIN EN 60 751, класс Б)
(согласно DIN EN 60 751, класс Б)
(согласно DIN EN 60 751, класс Б)
(согласно DIN EN 60 751, класс Б)
Rev. 2022 - V19

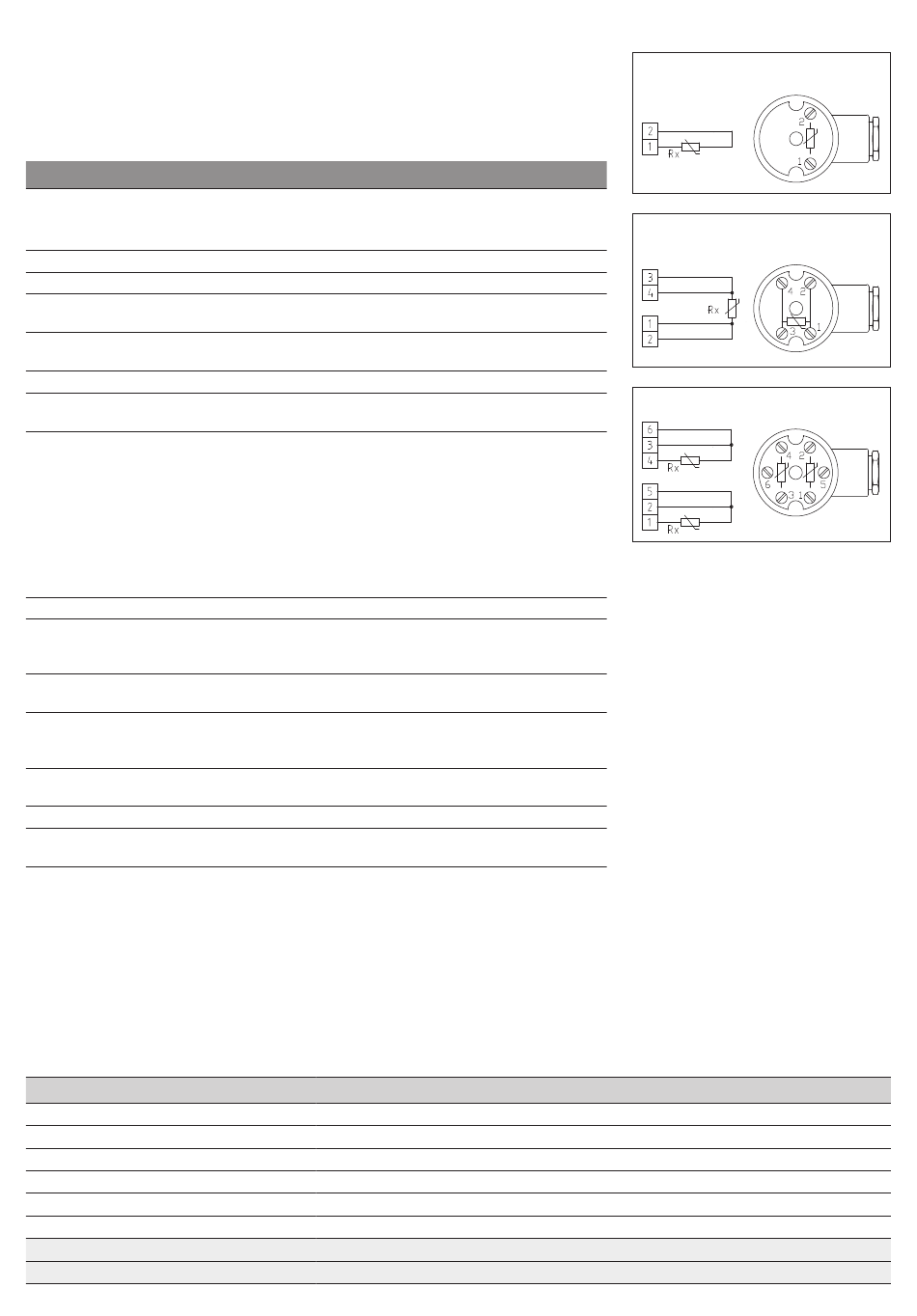

1x Двухпроводное подключение
(стандартно)
1 Четырехпроводное подключение
(опционально)
2 трехпроводных подключения (опционально)
