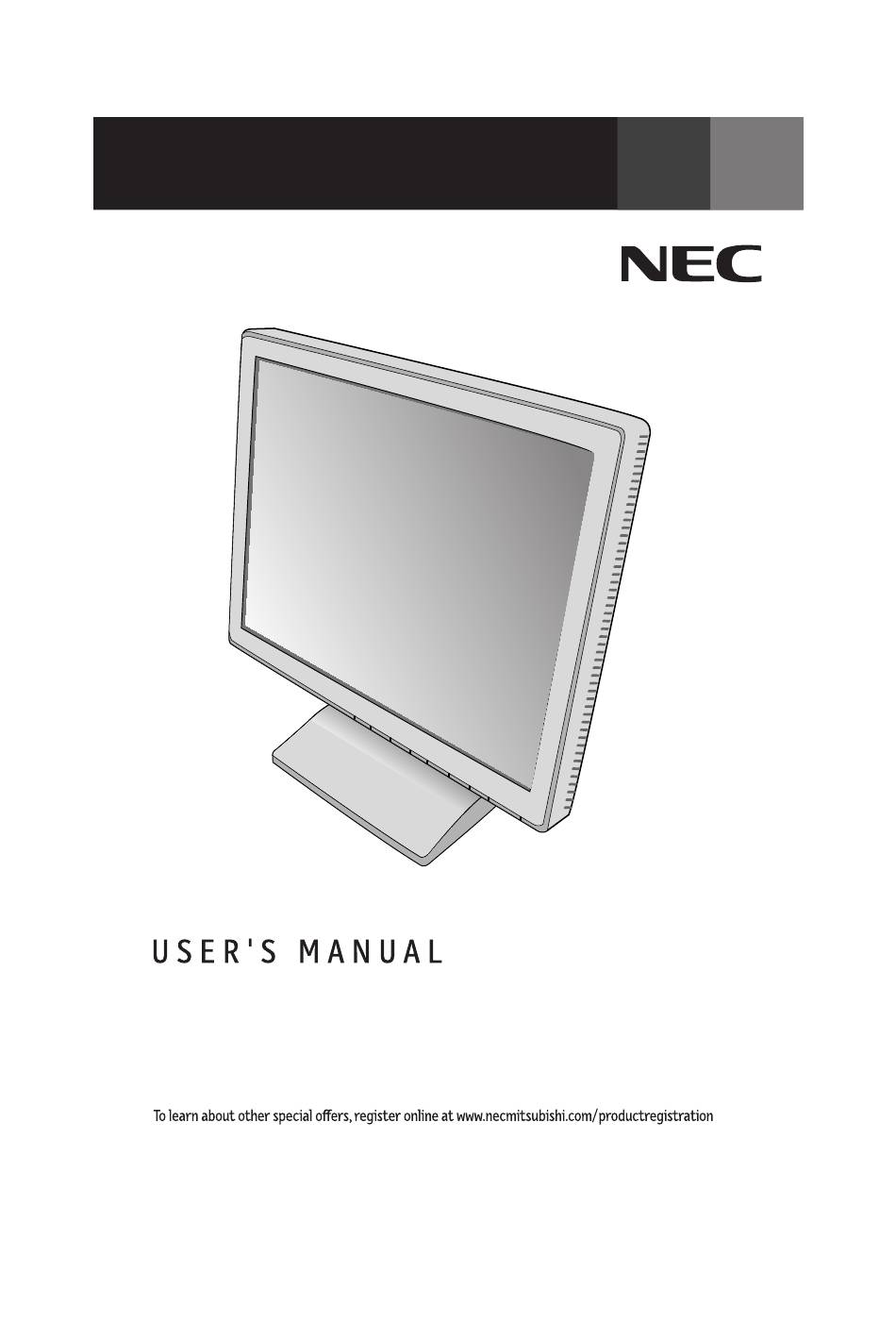

  • Page 1 MultiSync LCD1760V ®...
  • Page 2 Index Warning ........................1 Contents ......................... 2 Quick Start ......................3 Controls ........................7 Recommended Use ....................10 Specifications ....................... 12 Features ......................... 13 Troubleshooting ....................14 References ......................16 Limited Warranty ....................17 TCO’99 ........................18 Avertissement ...................... 21 Contenu ......................... 22 Mise en marche rapide ..................
  • Page 3 C22.2 No. 950. CAN/CSA FCC Information 1. Use the attached specified cables with the MultiSync LCD1760V (L172EN) color monitor so as not to interfere with radio and television reception. (1) Please use the supplied power cord or equivalent to ensure FCC compliance.
  • Page 4 Contents Your new NEC MultiSync LCD monitor box* should contain the ® following: • MultiSync LCD ™ monitor with tilt base 1760V • Power Cord • Video Signal Cable • User’s Manual Power Cord Video Signal Cable MultiSync ® LCD1760V User’s Manual...
  • Page 5 3. For the PC: Connect the 15-pin mini D-SUB of the appropriate signal cable to the connector of the display card in your system (Figure A.1). Tighten all screws. For the Mac: Connect the MultiSync LCD1760V™ Macintosh cable adapter to the computer (Figure B.1). Attach the 15-pin mini D-SUB end of the appropriate signal cable to the MultiSync LCD1760V Macintosh cable adapter (Figure B.1).
  • Page 6 Quick Start –continued continued continued continued continued Macintosh Cable Adapter (not include) Note: Some Macintosh Figure A.1 systems do not Figure B.1 require a Macintosh Cable Adapter Cable cover Figure C.1 vacation switch power button Figure D.1...
  • Page 7 Quick Start –continued Tilt and swivel Figure TS.1 Grasp both sides of the monitor screen with your hands and adjust the tilt and swivel as desired (Figure TS.1). Cable Management setup for tilt and swivel Damage can occur to the connection cables if not setup properly while operating the tilt or swivel feature.
  • Page 8 Quick Start –continued This LCD monitor is designed for use with a flexible arm. Please use the attached screws (4pcs) as shown in the picture when installing. To meet the safety requirements, the monitor must be mounted to an arm which guaranties the necessary stability under consideration of the weight of the monitor.
  • Page 9 Controls ® (On-Screen Manager) control buttons on the front of the monitor function as follows: To access OSM menu, press any of the control buttons (<, > , –, +, EXIT Menu EXIT Exits the OSM controls. Exits to the OSM main menu. <...
  • Page 10 Controls –continued AccuColor ® Control Systems AccuColor ® Control Systems: Six color presets select the desired color setting (sRGB and NATIVE color presets are standard and cannot be changed). R,G,B: Increases or decreases Red, Green or Blue color depending upon which is selected.
  • Page 11 Controls –continued Information DISPLAY MODE: Indicates the current display resolution and frequency setting of the monitor. MONITOR INFO.: Indicates the model and serial numbers of your monitor. Warning: OSM Warning menus disappear with Exit button. ® NO SIGNAL: This function gives a warning when there is no signal present. After power is turned on or when there is a change of input signal or video is inactive, the No Signal window will appear.
  • Page 12 NOTE: As with all personal display devices, NEC-Mitsubishi Electronics Display recommends using a moving screen saver at regular intervals whenever the screen is idle or turning off the monitor when...
  • Page 13 Recommended Use –continued CORRECT PLACEMENT AND ADJUSTMENT OF THE MONITOR CAN REDUCE EYE, SHOULDER AND NECK FATIGUE. CHECK THE FOLLOWING WHEN YOU POSITION THE MONITOR: • For optimum performance, allow 20 minutes for warm-up. • Adjust the monitor height so that the top of the screen is at or slightly below eye level.
  • Page 14 1024 x 768* at 60 Hz to 75 Hz 1152 x 870* at 75 Hz 1280 x 1024 at 60 Hz to 75 Hz....NEC-Mitsubishi Electronics Display cites recommended resolution at 60 Hz for optimal display performance. Active Display Area Horizontal : 337.9 mm/13.3 inches...
  • Page 15 VESA standard third party mounting arm or bracket. Allows for the monitor to be mounted on a wall or an arm using any third party compliant device. OSM Display Screen Copyright 2002 by NEC-Mitsubishi Electronics Display of America, Inc.
  • Page 16 For example, if an image was on the monitor for one hour and a residual image remains, the monitor should be turned off for one hour to erase the image. NOTE: As with all personal display devices, NEC-Mitsubishi Electronics Display recommends using a moving screen saver at regular intervals whenever the screen is idle or turning off the monitor when not in use.
  • Page 17 Troubleshooting –continued No Video • If no video is present on the screen, turn the Power button off and on again. • Make certain the computer is not in a power-saving mode (touch the keyboard or mouse).
  • Page 18 References NEC-Mitsubishi Monitor Customer Service & Support Customer Service and Technical Support: (800) 632-4662 Fax: (800) 695-3044 Parts and Accessories/Macintosh Cable Adapter: (888) NEC-MITS [888-632-6487] Customer Service Policies & Processes: http://www.necmitsubishi.com/ css/ServicePolicies/ServicePolicies.htm Online Technical Support Knowledge Base: http://www.necmitsubishi.com/ css/knowledgebase.cfm Customer Service & Technical Support Email: http://www.necmitsubishi.com/...
  • Page 19 Product may vary. Therefore, suitability of a Product for a specific purpose or application must be determined by consumer and is not warranted by NMD-A. For the name of your nearest authorized NEC-Mitsubishi Electronics Display service facility, contact NEC-Mitsubishi Electronics Display of America at 1-800-632-4662.
  • Page 20 TCO’99 Congratulations! You have just purchased a TCO’99 approved and labeled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.
  • Page 21 TCO’99 –continued accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur. TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound chlorine and bromine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.
  • Page 22 (L172EN) is in ® compliance with Council Directive 73/23/EEC: – EN 60950 Council Directive 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 and marked with NEC-Mitsubishi Electric Visual Systems Corporation 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan...
  • Page 23 AVERTISSEMENT AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE OU AUTRE PRISE SAUF SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES. NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À...
  • Page 24 Contenu La boîte* de votre nouveau moniteur NEC MultiSync contient : ® • Moniteur MultiSync LCD avec socle inclinable 1760V • Cordon d'alimentation • Câble pour le signal vidéo • Manuel de l’utilisateur Cordon d'alimentation Câble pour le signal vidéo MultiSync ®...
  • Page 25 (Figure B.1). Branchez le du câble vidéo dans l’adaptateur de câble Macintosh pour MultiSync LCD1760V (Figure B.1). Serrez toutes les vis. NOTA : Pour obtenir un adaptateur de câble Macintosh pour le MultiSync LCD1760V appelez NEC-Mitsubishi Electronics Display of America, Inc. au (800) 632-4662.
  • Page 26 Mise en marche rapide (suite) Adaptateur Macintosh (non fourni) Remarque: Certains systémes Macintosh ne Figure A.1 nécessitent pas un Figure B.1 adaptateur de câble Macintosh. Couvercle des câble Figure C.1 l’interrupteur de vacances Bouton d’alimentaion Figure D.1...
  • Page 27 Mise en marche rapide (suite) Incliner et pivoter Figure TS.1 Attrapez des deux mains l’écran du moniteur par les deux côtés et réglez l’inclinaison et l’orientation selon votre goût (Figure TS.1). Mise en place des cables pour l’inclinaison/le pivot S’ils ne sont pas installés correctement, les cables de connexion peuvent être endommagés pendant l’inclinaison ou le pivot.
  • Page 28 Mise en marche rapide (suite) Ce moniteur LCD a été conçu pour être utilisé avec un bras flexible. Utiliser les vis fournies (4pièces) lors de l’installation comme indiqué sur la figure. Le moniteur doit être installé sur un bras garantissant la stabilité nécessaire correspondant au poids du moniteur.
  • Page 29 Commandes Les boutons de réglage OSM situés sur l’avant du moniteur fournissent les ® fonctions suivantes : Pour accéder au menu OSM, appuyez sur une des touches de commande (<, >, –, +, EXIT Menu principal Quitte les commandes OSM. EXIT Revient au menu principal OSM.
  • Page 30 Commandes (suite) Système de contrôle des couleurs AccuColor ® Six colore prérégle sélectionner la désiré couleur mettant (sRGB et NATIVE couleur prérégle sommes standards et cannot être transformé). R, V, B: Augmente ou diminue le niveau des couleurs rouge, vert ou bleu, suivant celui qui a été...
  • Page 31 Commandes (suite) Information MODE D’AFFICHAGE : Indique le courant de l’affichage résolution et fréquences mettant de l’écran. INFORMATION ÉCRAN : Le numéro du modèle et le numéro de série y sont indigués. : OSM prémunissant menu disparaît sur Exit bouton. Avertissement OSM ®...
  • Page 32 être mis hors tension pendant une heure pour effacer l’image. NOTA: Comme pour tous les équipements d’affichage personnels, NEC-Mitsubishi Electronics Display recommande l’utilisation d’un économiseur d’écran mobile à des intervalles réguliers, à chaque fois...
  • Page 33 Usage recommandé (suite) LA MODIFICATION DE LA POSITION ET DU RÉGLAGE DU MONITEUR PEUT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. OBSERVER LES DIRECTIVES CI-APRÈS LORS DU POSITIONNEMENT DU MONITEUR : • Pour une performance optimale, laissez le moniteur se réchauffer pendant 20 minutes.
  • Page 34 1024 x 768* @ 60 Hz à 75 Hz 1152 x 870* @ 75 Hz 1280 x 1024 @ 60 Hz à 75 Hz.....NEC-Mitsubishi Electronics Display recommande une résolution à 60 Hz pour des performances d'affichage optimales et couleurs. Zone d'affichage active...
  • Page 35 VESA. Permet de ® monter le moniteur sur un mur ou un bras à l’aide de n’importe quel autre dispositif compatible. OSM Display Screen Copyright 2002 par NEC-Mitsubishi Electronics Display of America, Inc.
  • Page 36 être mis hors tension pendant une heure pour effacer l’image. NOTA: Comme pour tous les équipements d’affichage personnels, NEC-Mitsubishi Electronics Display recommande l’utilisation d’un économiseur d’écran mobile à des intervalles réguliers, à...
  • Page 37 Dépannage (suite) système utilisé (veuillez consulter le manuel de votre carte d'affichage ou de votre système pour modifier le mode graphique). Pas de vidéo • Si aucune vidéo n’apparaît à l’écran, éteignez et rallumez l’écran. • Assurez-vous que l’ordinateur n’est pas en mode d’économie d’énergie (touchez le clavier ou la souris).
  • Page 38 Références Service à la clientèle et assistance technique du moniteur NEC-Mitsubishi Service à la clientèle et assistance technique: (800) 632-4662 Télécopieur: (800) 695-3044 Pièces et accessoires/adaptateur de câble Macintosh: (888) NEC-MITS [888-632-6487] Politiques et processus du service à la clientèle: http://www.necmitsubishi.com/...
  • Page 39 à l ’autre. Par conséquent, l’adéquation d’un produit à un besoin ou une application spécifique doit être déterminée par le consommateur et n’est pas garantie par NMD-A. Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics Display le plus proche, appeler NEC-Mitsubishi Electronics Display of America au 1-800-632-4662.
  • Page 40 TCO’99 (C’est une traduction de portion Anglaise de TCO’99.) Félicitations! Vous avez acheté un produit qui répond à la directive TCO’99. En choisissant ce produit conçu pour une utilisation professionnelle, vous contribuez aussi à la réduction des effets nuisibles sur l’environnement et aussi au développement continu de produits électroniques respectueux de l’environnement.
  • Page 41 TCO’99 (suite) organiquement liés. Les retardateurs de flame sont autorisés dans les cartes à circuits imprimés étant donné qu’aucun substitut n’est encore disponible. Plomb** Le plomb peut être présent dans les tubes cathodiques, les écrans, les soudures et les condensateurs. Le plomb s’attaque au système nerveux et, à...
  • Page 42 73/23/EEC du Counseil: – EN 60950 la directive 89/336/EEC du Counseil: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 et porte le sigle NEC-Mitsubishi Electric Visual Systems Corporation 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan...
  • Page 43 à condition que ces droits n'ont pas été directement délivrés à d'autres. Les produits de NEC-Mitsubishi Electronics Display of America dont il est question dans ce document sont garantis conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client...
  • Page 44 NEC LCD Series PROPRIETARY NOTICE AND LIABILITY DISCLAIMER The information disclosed in this document, including all designs and related materials, is the valuable property of NEC- Mitsubishi Electronics Display of America and/or its licensors, as appropriate, reserve all patent, copyright and other proprietary rights to this document, including all design, manufacturing, reproduction, use and sales rights thereto, except to the extent said rights are expressly granted to others.
