INSTRUCTIONS POUR FONCTIONNEMENT ET MONTAGE

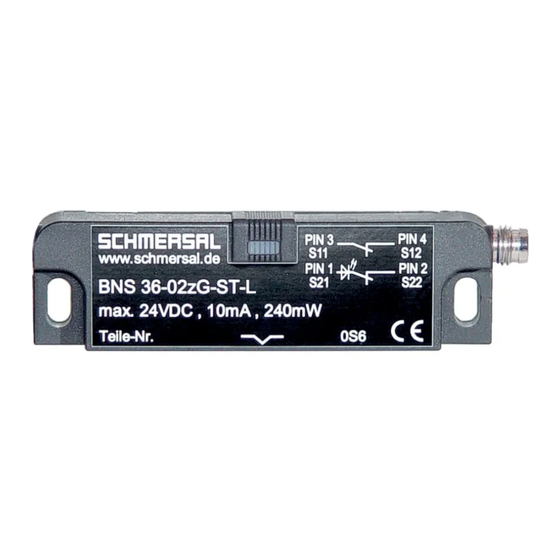

Magnetic safety sensor BNS 36-02/01Z-L
Table of Contents
1 A propos de ce document
1.1 Fonction
1.2 Groupe cible pour le mode d'emploi : personnel qualifié et autorisé
1.3 Symboles utilisés
1.4 Définition de l'application
1.5 Consignes de sécurité générales
2 Description du produit
2.1 Exemple de commande
2.2 Versions spéciales
2.3 Destination et emploi
2.4 Avertissement en cas de mauvaise utilisation
2.5 Clause de non-responsabilité
3 Données techniques
4 Montage
4.1 Instructions de montage générales
4.2 Dimensions
4.3 Distance d'enclenchement/déclenchement
4.4 Ajustement
5 Raccordement électrique
5.1 Notes générales pour le raccordement électrique
5.2 Variantes de contact
5.3 Connector accessories
6 Mise en service et maintenance
7 Démontage et mise au rebut
7.1 Démontage
7.2 Mise au rebut
1 A propos de ce document
1.1 Fonction
Le présent document fournit les informations nécessaires au montage, à la mise en service, au fonctionnement sûr
ainsi qu'au démontage du dispositif de sécurité. Il est important de conserver le mode d'emploi joint à l'appareil à
tout moment en condition lisible et accessible .
1.2 Groupe cible pour le mode d'emploi : personnel qualifié et
autorisé
1-13
