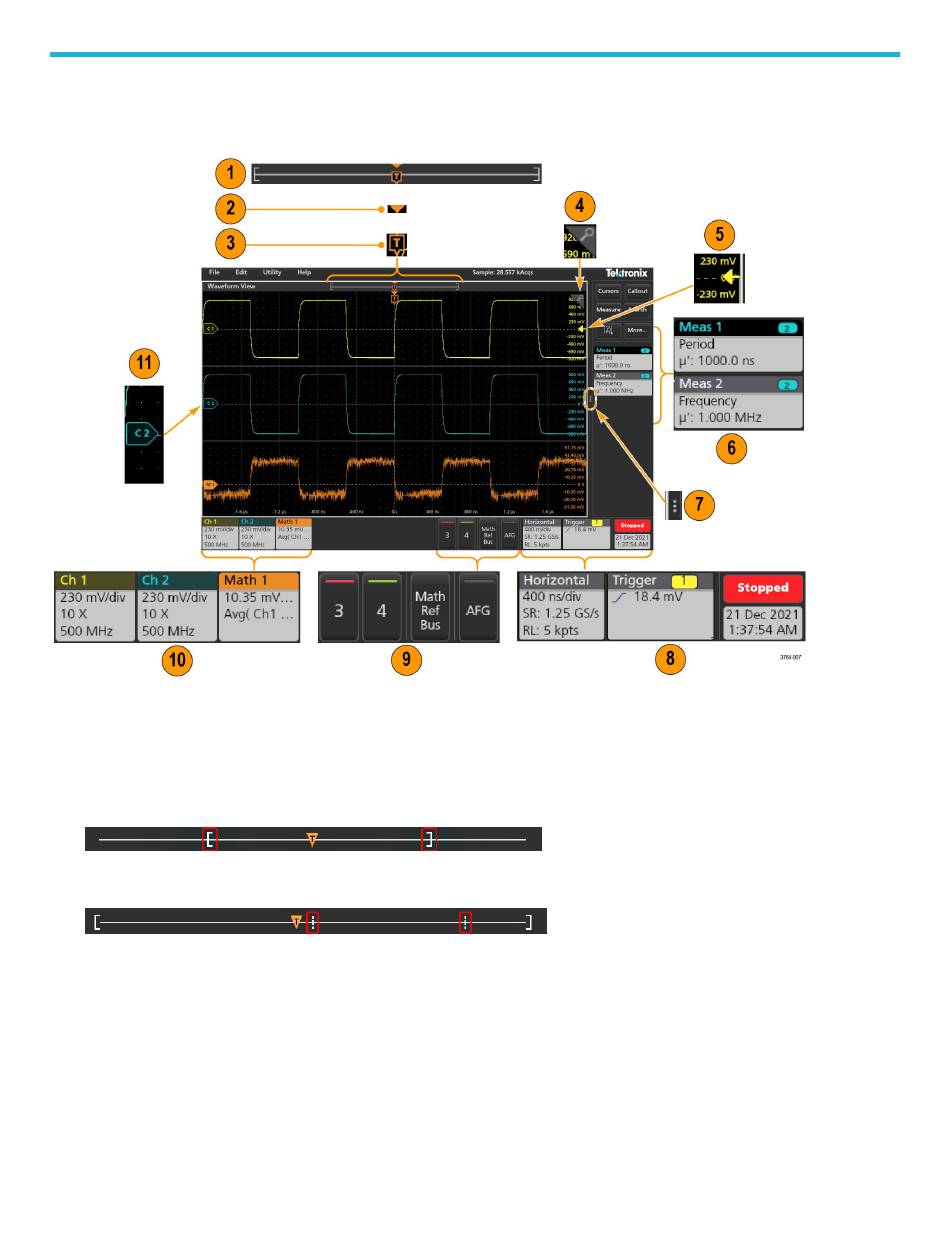

Éléments de l'interface utilisateur
Chaque zone de l'interface utilisateur possède une fonction spécifique, qui aide à gérer les informations ou les commandes.
1.
La vue Enregistrement du signal est une vue graphique de haut niveau qui présente toute la longueur d'enregistrement du signal,
la portion affichée à l'écran (entre crochets), l'emplacement des principaux événements temporels, notamment l'événement de
déclenchement et la position actuelle des curseurs de signaux.
Si vous affichez un signal de référence plus court que la longueur d'enregistrement d'acquisition actuelle, ou si vous modifiez
l'échelle de temps horizontale alors que la fonction d'acquisition de l'oscilloscope est arrêtée, les crochets changent de position pour
indiquer la portion de l'enregistrement du signal affichée par rapport à la longueur d'enregistrement totale de l'acquisition en cours.
Si des curseurs sont actifs sur le signal, la vue Enregistrement du signal indique les positions de curseur relatives sous forme de
petites lignes pointillées verticales.
En mode Zoom, la vue Enregistrement du signal est remplacée par la vue Zoom.
2.
L'icône du point d'expansion de la vue du signal indique le point central à partir duquel le signal s'étend et se resserre lorsque les
paramètres horizontaux changent.
3.
L'indicateur de position de déclenchement indique où l'événement de déclenchement a eu lieu au niveau de l'enregistrement du
signal. L'icône de déclenchement s'affiche dans la tranche de signal qui constitue la source de déclenchement.
4.
L'icône Zoom permet d'activer ou de désactiver le zoom. Les boutons d'usage général de la face avant permettent également
d'activer le mode zoom et de modifier la position et la taille horizontale de la zone de zoom.
5.
L'icône Indicateur de seuil de déclenchement indique le niveau de déclenchement sur le signal de la source de déclenchement.
Certains types de déclenchements requièrent deux niveaux de déclenchement.
MSO24, MSO22 Oscilloscopes à signaux mixtes de la série 2 Guide de démarrage rapide
Présentation de l'instrument
27
