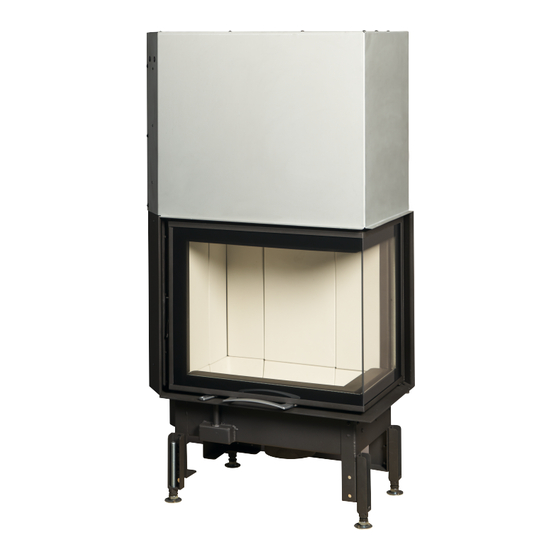

Manuels Connexes pour Austroflamm 63x40x42S
Sommaire des Matières pour Austroflamm 63x40x42S

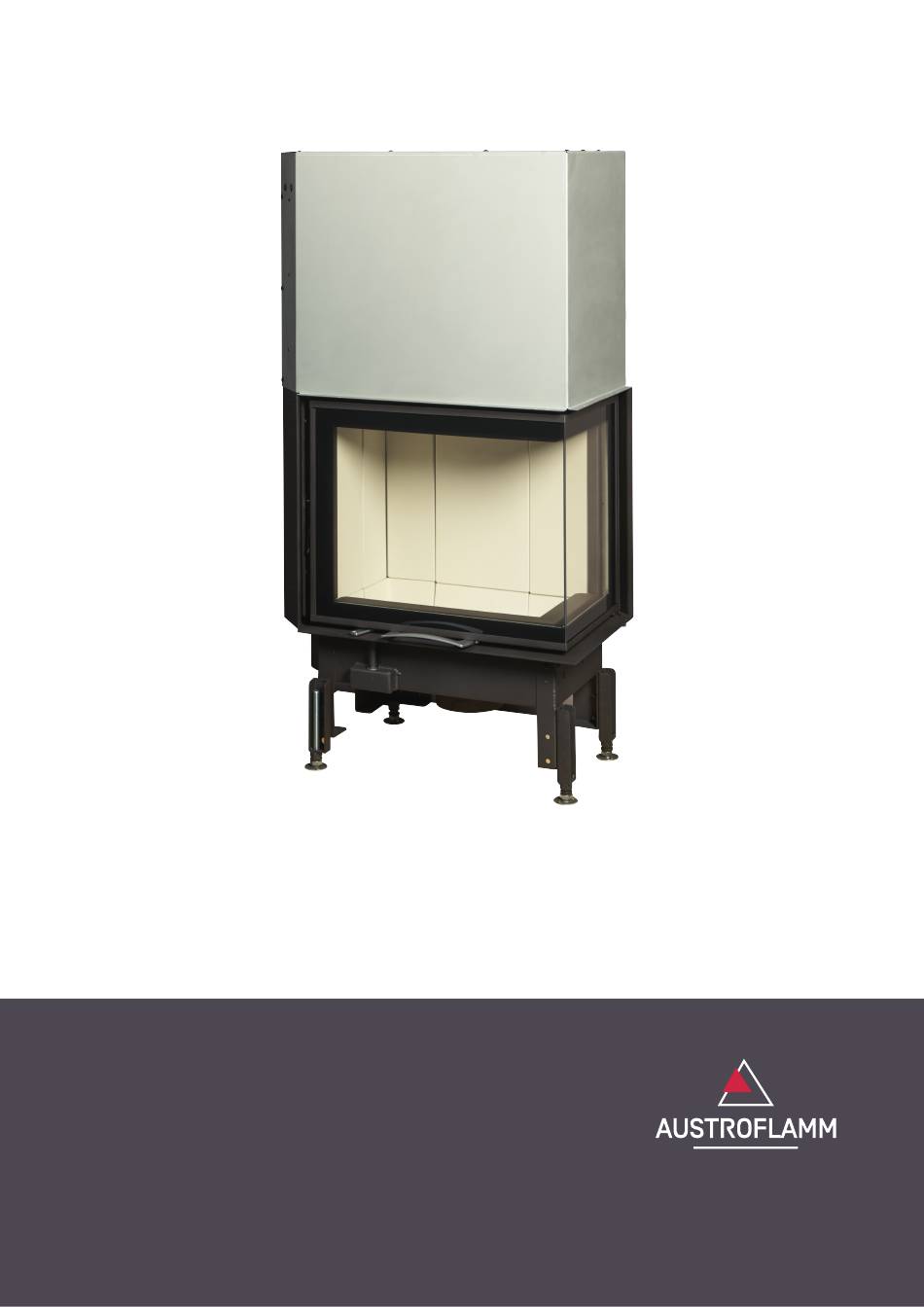

- Page 1 63x40x42 / 63x40x51 69x49x57 89x49x45 / 89x49x57 Notice d'instructions Foyers à porte relevable en angle www.austroflamm.com...
- Page 2 Rédaction: Olivera Stojanovic Illustrations: Konstruktion Texte: Service technique (Austroflamm) Copyright Tous droits réservés. Le contenu de la présente notice ne peut être reproduit ou diffusé qu’avec l’autori- sation de l’éditeur. Sous réserve d'erreur d'impression, d’orthographe et de composition.
- Page 3 Notice d'instructions Foyers à porte relevable en Sommaire angle Sommaire Informations générales............................Copyright.............................. Réglementations à respecter ......................Objectif de la notice d'instructions........................Conservation de la notice d’instructions ..................Structure de la notice d’instructions....................Représentations employées....................... Gestion des versions ........................... Abréviations ............................Sécurité...
- Page 4 Sommaire Notice d'instructions Foyers à porte relevable en angle Quantité de combustibles ........................40 Prescription de montage ............................ 41 Construction devant ou à côté d'un mur à protéger ..............41 Kits de convection ..........................43 Espace de convection ......................... 44 Circulation de l'air de convection......................
- Page 5 Notice d'instructions Foyers à porte relevable en Sommaire angle 14.4 Allumage............................... 84 14.5 Chauffage ............................. 85 14.6 Ajouter du bois ............................ 85 14.7 Chauffage à la mi-saison........................86 14.8 Chauffage avec un circuit céramique (surface de chauffe) ............86 14.9 Mode d'utilisation..........................
- Page 6 Veuillez consulter le ramoneur agréé au sujet de la situation d'installation et du raccordement au conduit de cheminée. La présente notice est jointe aux accessoires de votre foyer Austroflamm. La liste suivante vous donne un aperçu de la destination des différents chapitres :...
- Page 7 Notice d'instructions Foyers à porte relevable en 1 | Informations générales angle Réglementations à respecter • EN 13229 • DIN 18896 • DIN EN 13384 - Partie 1 et partie 2 • DIN 18160-1 Conduits de fumée - Partie 1 •...
- Page 8 Conservation de la notice d’instructions Conservez cette notice pour la consulter en cas de besoin. Vous trouverez la version actuelle de la no- tice en ligne sur notre site internet www.austroflamm.com. Structure de la notice d’instructions Vous trouverez le sommaire en page 3.
- Page 9 Notice d'instructions Foyers à porte relevable en 2 | Objectif de la notice d'instructions angle Abréviations Abréviation Signification Heat Memory System Foyer Circuit céramique Kit de convection...
- Page 10 3 | Sécurité Notice d'instructions Foyers à porte relevable en angle Sécurité Dans cette notice, nous vous donnons de nombreuses consignes de sécurité pour une utilisation sûre de votre foyer. Ces consignes sont signalées différemment en fonction de leur signification : Signification des consignes de sécurité...
- Page 11 Notice d'instructions Foyers à porte relevable en 3 | Sécurité angle Distance de sécurité Dans le périmètre de rayonnement du foyer, ne pas poser d'objet inflammable à une distance définie dans les Données techniques mesurée à partir du rebord avant de l'ouverture du foyer (a Distance de sécurité...
- Page 12 Vue d’ensemble du produit Utilisation conforme à la destination prévue Les foyers Austroflamm décrits dans la présente notice ont été construits et certifiés avec une porte à fermeture et verrouillage automatiques de type A1 conformément à la Certification EN 13229.
- Page 13 Notice d'instructions Foyers à porte relevable en 4 | Vue d’ensemble du produit angle 69x49x57 S 2.0 gauche / droite Largeur (cote de montage du corps de l'appa- reil) [mm] Hauteur du cadre de la porte [mm] Courbure de la vitre en angle 90°...
- Page 14 4 | Vue d’ensemble du produit Notice d'instructions Foyers à porte relevable en angle 4.2.2 Emplacement des plaques signalétiques Sur les appareils en angle, la plaque signalétique (3) se trouve sur le panneau arrière, derrière la Keramott (2), à cô- té...
- Page 15 Données techniques Données techniques conformément aux règlements (EU) 2015/1185 et. conformément au règlement (UE) 2015/1186 5.1.1 63x40x42-S-2.0 Coordonnées de contact du fabricant ou de son représentant officiel Fabricant : Austroflamm GmbH Contact : Adresse : Austroflamm-Platz 1 4631 Krenglbach Autriche Informations relatives à l’appareil Identifiant(s) du modèle :...
- Page 16 5 | Données techniques Notice d'instructions Foyers à porte relevable en angle Dispositions particulières concernant l’assemblage, l’installation ou la maintenance Les dispositions sont décrites dans les différents chapitres de la notice d’instructions. Combustible Combustible Autre(s) com- ηs Émissions du chauffage Émissions du chauf- privilégié...
- Page 17 Notice d'instructions Foyers à porte relevable en 5 | Données techniques angle Propriétés pour une utilisation avec le combustible privilégié exclusivement Données Symbole Valeur Unité Données Symbole Valeur Unité Puissance calorifique Rendement thermique (rendement du combustible) (sur la base de la NCV) Puissance calori- Pnom Rendement thermique...
- Page 18 5 | Données techniques Notice d'instructions Foyers à porte relevable en angle 5.1.2 63x40x51-S-2.0 Coordonnées de contact du fabricant ou de son représentant officiel Fabricant : Austroflamm GmbH Contact : Adresse : Austroflamm-Platz 1 4631 Krenglbach Autriche Informations relatives à l’appareil Identifiant(s) du modèle : 63x40x51-S-2.0...
- Page 19 Notice d'instructions Foyers à porte relevable en 5 | Données techniques angle Dispositions particulières concernant l’assemblage, l’installation ou la maintenance Les dispositions sont décrites dans les différents chapitres de la notice d’instructions. Combustible Combustible Autre(s) com- ηs Émissions du chauffage Émissions du chauf- privilégié...
- Page 20 5 | Données techniques Notice d'instructions Foyers à porte relevable en angle Propriétés pour une utilisation avec le combustible privilégié exclusivement Données Symbole Valeur Unité Données Symbole Valeur Unité Puissance calorifique Rendement thermique (rendement du combustible) (sur la base de la NCV) Puissance calori- Pnom Rendement thermique...
- Page 21 Notice d'instructions Foyers à porte relevable en 5 | Données techniques angle 5.1.3 69x49x57-S-2.0 Coordonnées de contact du fabricant ou de son représentant officiel Fabricant : Austroflamm GmbH Contact : Adresse : Austroflamm-Platz 1 4631 Krenglbach Autriche Informations relatives à l’appareil Identifiant(s) du modèle : 69x49x57-S-2.0...
- Page 22 5 | Données techniques Notice d'instructions Foyers à porte relevable en angle Dispositions particulières concernant l’assemblage, l’installation ou la maintenance Les dispositions sont décrites dans les différents chapitres de la notice d’instructions. Combustible Combustible Autre(s) com- ηs Émissions du chauffage Émissions du chauf- privilégié...
- Page 23 Notice d'instructions Foyers à porte relevable en 5 | Données techniques angle Propriétés pour une utilisation avec le combustible privilégié exclusivement Données Symbole Valeur Unité Données Symbole Valeur Unité Puissance calorifique Rendement thermique (rendement du combustible) (sur la base de la NCV) Puissance calori- Pnom Rendement thermique...
- Page 24 5 | Données techniques Notice d'instructions Foyers à porte relevable en angle 5.1.4 89x49x45-S Coordonnées de contact du fabricant ou de son représentant officiel Fabricant : Austroflamm GmbH Contact : Adresse : Austroflamm-Platz 1 4631 Krenglbach Autriche Informations relatives à l’appareil Identifiant(s) du modèle : 89x49x45-S Modèles équivalents :...
- Page 25 Notice d'instructions Foyers à porte relevable en 5 | Données techniques angle Dispositions particulières concernant l’assemblage, l’installation ou la maintenance Les dispositions sont décrites dans les différents chapitres de la notice d’instructions. Combustible Combustible Autre(s) com- ηs Émissions du chauffage Émissions du chauf- privilégié...
- Page 26 5 | Données techniques Notice d'instructions Foyers à porte relevable en angle Propriétés pour une utilisation avec le combustible privilégié exclusivement Données Symbole Valeur Unité Données Symbole Valeur Unité Puissance calorifique Rendement thermique (rendement du combustible) (sur la base de la NCV) Puissance calori- Pnom Rendement thermique...
- Page 27 Notice d'instructions Foyers à porte relevable en 5 | Données techniques angle 5.1.5 89x49x57-S Coordonnées de contact du fabricant ou de son représentant officiel Fabricant : Austroflamm GmbH Contact : Adresse : Austroflamm-Platz 1 4631 Krenglbach Autriche Informations relatives à l’appareil Identifiant(s) du modèle : 89x49x57-S Modèles équivalents :...
- Page 28 5 | Données techniques Notice d'instructions Foyers à porte relevable en angle Dispositions particulières concernant l’assemblage, l’installation ou la maintenance Les dispositions sont décrites dans les différents chapitres de la notice d’instructions. Combustible Combustible Autre(s) com- ηs Émissions du chauffage Émissions du chauf- privilégié...
- Page 29 Notice d'instructions Foyers à porte relevable en 5 | Données techniques angle Propriétés pour une utilisation avec le combustible privilégié exclusivement Données Symbole Valeur Unité Données Symbole Valeur Unité Puissance calorifique Rendement thermique (rendement du combustible) (sur la base de la NCV) Puissance calori- Pnom Rendement thermique...
- Page 30 5 | Données techniques Notice d'instructions Foyers à porte relevable en angle Données techniques générales Modèle 63x40x42S 63x40x51S 69x49x57S 89x49x45S 89x49x57S Certification EN 13229 Marquage CE Puissance calorifique nominale en [kW] Puissance de chauffage maximum [kW] Longueur de bûche maxi.
- Page 31 *) certification en cours **) les appareils Austroflamm portant la mention « conforme selon les règles de l'art » sont adaptés à une utilisation dans des installations en circuit fermé (hypocauste) ***) au niveau de la buse de l'appareil, à puissance de chauffage nominale *) certification en cours **) les appareils Austroflamm portant la mention « conforme selon les règles de l'art »...
- Page 32 5 | Données techniques Notice d'instructions Foyers à porte relevable en angle Sections minimales du conduit de cheminée / d'air de combustion Appareil Section minimale du conduit de Sections minimales de raccordement à l'air cheminée extérieur (pour utilisation fermée) Jusqu'à 3 m de lon- Jusqu'à...
- Page 33 Notice d'instructions Foyers à porte relevable en 6 | Transport et stockage angle Transport et stockage Transport Vérifiez immédiatement l'absence d'avaries de transport et la complétude de la marchandise livrée. Contrôlez le bon fonctionnement de toutes les pièces mo- biles avant le montage du foyer. Toujours signaler tous les défauts avant le montage du foyer.
- Page 34 6 | Transport et stockage Notice d'instructions Foyers à porte relevable en angle Stockage Le foyer doit être stocké dans un local/entrepôt sec. Le protéger de la saleté, de la chaleur et de l’hu- midité. Les pictogrammes suivants sont apposés sur la caisse et doivent être respectés : •...
- Page 35 DANGER Risque d'incendie Une utilisation de votre foyer Austroflamm avec une charge de combustible trop élevée entraîne un risque de surchauffe du conduit de cheminée, ainsi que des composants ou meubles attenants. Alimentation en air de combustion Dans le cas d'un foyer qui tire son air de combustion du lieu d'installation, veiller à...
- Page 36 Approvisionnement en air de combustion par la pièce (dépendant de l'air de la pièce) Le foyer Austroflamm tire son air de combustion directement du lieu d'installation exclusivement par le biais de la buse d'entrée d'air de combustion.
- Page 37 Raccordements multiples Tous les foyers Austroflamm du présent manuel ont été contrôlés et certifiés selon DIN EN 13229 équi- pés d'une porte à fermeture et verrouillage automatiques (type BA1). Ces appareils destinés à être uti- lisés selon BA1 peuvent être raccordés à...
- Page 38 8 | Type / quantité de combustible Notice d'instructions Foyers à porte relevable en angle Type / quantité de combustible Type de combustible Bois Après un séchage approprié, un bon nombre d'essences de bois de nos forêts peuvent être utilisées dans les foyers comme combustible à...
- Page 39 Notice d'instructions Foyers à porte relevable en 8 | Type / quantité de combustible angle 20 cm de circonférence pèse environ 1kg lorsqu’elle est prête (suffisamment sèche) pour la combus- tion. Ce sont donc environ 750 grammes pour une longueur de 25 cm – et environ 1,5 kg pour 50 cm de longueur.
- Page 40 8 | Type / quantité de combustible Notice d'instructions Foyers à porte relevable en angle poêle. Ces dépôts découlent du fait que toutes les zones de la chambre de combustion ne sont pas soumises à température, au contraire de la combustion du bois à l’état naturel. Il est possible que les briquettes de bois entraînent des dépôts plus ou moins importants, voire aucun, en fonction de la va- riété.
- Page 41 Notice d'instructions Foyers à porte relevable en 9 | Prescription de montage angle Prescription de montage INDICATION Endommagement de l'appareil Le foyer ne doit avoir aucun contact avec le coffrage (cote d'espacement de 3 mm mini.) afin d'éviter tout endommagement de l'appareil. Construction devant ou à...
- Page 42 9 | Prescription de montage Notice d'instructions Foyers à porte relevable en angle Fig. 6: Construction devant / à côté d'un mur à protéger Paroi / mur de bâtiment Couche d'isolation thermique (conduit de fu- mée) Conduit de raccordement Couche d'isolation thermique (paroi arrière) Espace de convection Entrée de l'air extérieur Dalle en béton de 6 cm mini.
- Page 43 Notice d'instructions Foyers à porte relevable en 9 | Prescription de montage angle Kits de convection INDICATION En cas d’utilisation d’un kit de convection, respecter les prescriptions nationales concernant les foyers pour pièce individuelle et le devoir de mesure pour un chauffage pour toute la maison. 63x40x S (gauche + droite) Fig. 7: Kit de convection 63x40x S gauche / droite...
- Page 44 9 | Prescription de montage Notice d'instructions Foyers à porte relevable en angle Espace de convection • Sans l'utilisation d'un manteau de convection (acces- soire en option), prévoir un espace de convection d'au moins 6 cm de profondeur entre le foyer (4) et la couche d'isolation (16) à...
- Page 45 Notice d'instructions Foyers à porte relevable en 9 | Prescription de montage angle Circulation de l'air de convection • Les sections des ouvertures de sortie (14) et d’entrée 50 cm d’air (13) sont indiquées dans le catalogue technique, dans la fiche signalétique du produit sur notre site inter- net ou au chapitre Données techniques de la présente notice.
- Page 46 9 | Prescription de montage Notice d'instructions Foyers à porte relevable en angle Joints de dilatation Il ne doit y avoir aucun contact direct entre le foyer et l'habillage (11). Dès lors, l'ensemble des points de contact entre l'appareil et l'habillage doivent être séparés par un ruban d'étanchéité en fibre de verre.
- Page 47 Notice d'instructions Foyers à porte relevable en 9 | Prescription de montage angle 9.13 Protection incendie Protection incendie dans le périmètre de rayonnement Il est impératif de respecter la distance minimum vers l'avant et vers le côté (voir les ) entre l'ouverture du foyer et des éléments de construction intégralement ou partiellement combustibles et/ou des meubles.
- Page 48 9 | Prescription de montage Notice d'instructions Foyers à porte relevable en angle Isolants Conditionnement Conductivité ther- Température limite Densité appa- mique d'utilisation supérieure rente Groupe Type Groupe Type Groupe Type Groupe En °C Groupe kg/m³ Fibre minérale Lés Nattes -200 taille 1 Fibre de verre...
- Page 49 Notice d'instructions Foyers à porte relevable en 9 | Prescription de montage angle Couches d'isolation thermique à l’arrière et sur les côtés Le mur du bâtiment à protéger (1) doit être protégé d'une couche d'isolation (16). Pour l’épaisseur de la couche d’isolation, veuillez consulter les données techniques. L’habillage (11) doit lui aussi être protégé...
- Page 50 10 | Raccordement au circuit céramique Notice d'instructions Foyers à porte relevable en angle Raccordement au circuit céramique Les indications ci-dessus concernant les prescriptions et instructions de montage restent valables (cf. distances de sécurité, isolation thermique, raccordement du conduit de fumée). Ces appareils sont spécialement conçus pour être installés dans un système avec circuit en céramique.
- Page 51 Notice d'instructions Foyers à porte relevable en 10 | Raccordement au circuit céramique angle 10.1 Foyer avec circuit en céramique Exemple d’un système KMS Exemple d’un module KMS Isolation thermique Mur d’installation 125 (prise d’air comburant) individuel individuel Fig. 14: Système KMS...
- Page 52 10 | Raccordement au circuit céramique Notice d'instructions Foyers à porte relevable en angle 10.2 Raccordement à des surfaces de chauffe métalliques Les indications ci-dessus concernant les prescriptions et instructions de montage restent valables (cf. distances de sécurité, isolation thermique, raccordement du conduit de fumée). La surface de chauffe métallique peut être placée à...
- Page 53 Notice d'instructions Foyers à porte relevable en 11 | Montage angle Montage Le montage doit être réalisé exclusivement par une entreprise spécialisée agréée. Contrôlez le bon fonctionnement de toutes les pièces mobiles avant le montage du foyer. Toujours si- gnaler tous les défauts avant le montage du foyer. 11.1 Risques et dangers Équipement de protection Utiliser impérativement l’équipement de protection suivant :...
- Page 54 11 | Montage Notice d'instructions Foyers à porte relevable en angle 11.2.2 Installer les plaques déflectrices Les éléments en Keramott du foyer sont déjà préinstallés. Il ne reste plus qu'à installer les déflecteurs en Keramott. 63x40x51 S 1) Commencer par mettre en place la plaque déflectrice supérieure (1).
- Page 55 Notice d'instructions Foyers à porte relevable en 11 | Montage angle 89x49x45 (gauche + droite) 5) Commencer par mettre en place les plaques déflec- trices supérieures (1 à 3). 6) Ensuite, installer dans l’ordre les plaques déflectrices inférieures (4 et 7) sur les cornières d’appui prévues à cet effet.
- Page 56 11 | Montage Notice d'instructions Foyers à porte relevable en angle 69x49x57 Numérotation = ordre d’installation Fig. 23: Keramott 69x49x57 89x49x45 Numérotation = ordre d’installation Fig. 24: Keramott 89x49x45...
- Page 57 Notice d'instructions Foyers à porte relevable en 11 | Montage angle 11.2.4 Déposer la porte 11.2.4.1 Appareils à porte relevable en angle 1) Ouvrir la remontée de la porte. 2) Ouvrir la partie pivotante jusqu'à la butée et déblo- quer les verrouillages de la porte. Fig. 25: Ouvrir la remontée de la porte 3) Ouvrir la porte d’environ 80°...
- Page 58 11 | Montage Notice d'instructions Foyers à porte relevable en angle 4) Ne vous appuyez pas sur la porte. Fig. 27: Ne pas s’appuyer sur la porte 5) Soulever la porte et l’extraire de la broche inférieure de la charnière. 6) L’installation de la porte se fait dans l’ordre inverse. Fig. 28: Décrocher la porte...
- Page 59 Notice d'instructions Foyers à porte relevable en 11 | Montage angle 11.2.5 Modification de la porte en type A2 Modification du type A1 (porte à fermeture automatique) en type A2 (porte à fermeture non automa- tique). PRUDENCE Risque d'écrasement Au moment de déposer la porte, veillez à ne pas écraser vos doigts / votre main en détendant le res- sort.
- Page 60 11 | Montage Notice d'instructions Foyers à porte relevable en angle 3) Interchanger les pièces et les mettre en place. Fig. 31: Interchanger les pièces Fig. 32: Pièces interchangées...
- Page 61 Notice d'instructions Foyers à porte relevable en 11 | Montage angle 11.2.7 Installer l’HMS 11.2.7.1 HMS 69x 89x 1) Démonter la plaque de protection anti-radiations. Fig. 33: Démonter la plaque de protection anti-radiations 2) Installer les fixations HMS avec les vis. 3) Accrocher la pierre HMS sur la fixation HMS.
- Page 62 11 | Montage Notice d'instructions Foyers à porte relevable en angle 11.2.8 Installer le petit caisson d’accumulation 1) Démonter la tubulure de fumées. Fig. 35: Démonter la tubulure de fumées Pour les modèles qui disposent d’un avaloir de fumées, procédez comme suit : 2) Démonter la plaque de protection anti-radiations.
- Page 63 Notice d'instructions Foyers à porte relevable en 11 | Montage angle 3) Dévisser les écrous hexagonaux, les rondelles et les griffes de serrage. 4) Déposer l’avaloir de fumées. Fig. 37: Déposer l’avaloir de fumées 5) Poser le petit caisson d’accumulation sur le foyer. Fig. 38: Poser le caisson d’accumulation...
- Page 64 11 | Montage Notice d'instructions Foyers à porte relevable en angle 6) Fixer le caisson d’accumulation au foyer avec les vis. Fig. 39: Installer le caisson d’accumulation 7) Mettre l’avaloir de fumées (5) sur le petit caisson d’ac- cumulation et le fixer sur les boulons (4) avec les griffes de serrage (3), les rondelles (2) et les écrous hexagonaux (3).
- Page 65 Notice d'instructions Foyers à porte relevable en 11 | Montage angle 11.2.9 Installer l’InsertControl 11.2.9.1 Mettre en place l’InsertControl L’unité de commande comprend : Unité de commande (1) Bloc d'alimentation (2) Sonde de température (270 – 20 cm) (3) Câble Bowden (100 cm) (4) Fig. 41: Unité de contrôle Chaque type de foyers possède son propre kit de montage.
- Page 66 11 | Montage Notice d'instructions Foyers à porte relevable en angle 3) Dans le conduit de fumée, percez deux trous pour le capteur de température. L’emplacement des trous et le diamètre du conduit de fumée peuvent être choisis librement (voir le schéma de perçage pour conduit de fumée).
- Page 67 Notice d'instructions Foyers à porte relevable en 11 | Montage angle Les différentes situations d'installation sont représentées ci- contre : 63x (1) – installation à gauche 63x (2) – installation à droite 69 x (3) – installation à gauche 69x (4) – installation à droite 89 x (5) –...
- Page 68 11 | Montage Notice d'instructions Foyers à porte relevable en angle 6) Enlever la plaque d’appui pour Keramott (1). Fig. 48: Enlever la plaque d’appui pour Kera- mott Sur la représentation suivante, le kit de montage 363000 est installé en version gauche. En fonction de l’appareil, du kit de montage et de la situa- tion d’installation (à...
- Page 69 Notice d'instructions Foyers à porte relevable en 11 | Montage angle 9) Enlever les deux écrous plats M10x1 (1) et l’écrou à bride M5 (2), ainsi que la pièce intercalaire (3). Pour le raccordement de l’unité de commande avec le kit de montage, vous aurez besoin des pièces du kit de mon- tage suivantes : •...
- Page 70 11 | Montage Notice d'instructions Foyers à porte relevable en angle 13) Enfiler chacune des brides pour câble Bowden (1) sur le câble Bowden, l’une par la gauche et l’autre par la droite. 14) Visser ensuite les deux brides (1) au foyer avec les vis Taptite (2).
- Page 71 Notice d'instructions Foyers à porte relevable en 11 | Montage angle 11.2.9.3 Fonctionnement du système automatique de contrôle de la combustion InsertControl L’InsertControl réagit uniquement aux différences de température des fumées qui se produisent à dif- férents stades de la combustion. Ces informations sont transmises par le capteur de température à la commande.
- Page 72 11 | Montage Notice d'instructions Foyers à porte relevable en angle Sur la platine se trouve un sélecteur (1) qui se trouve en po- sition « 0 » par défaut. 3) Sélectionner un programme en mettant la flèche du sélecteur sur la position 1, 2, 3 ou 4 (voir le tableau « Vue d’ensemble des programmes »).
- Page 73 Notice d'instructions Foyers à porte relevable en 11 | Montage angle 1) Poser la partie latérale du kit de convection sur le foyer et la fixer avec les vis. Fig. 58: Poser la partie latérale du kit de convection et la fixer 2) Poser la partie arrière du kit de convection sur le foyer et la fixer avec les vis.
- Page 74 11 | Montage Notice d'instructions Foyers à porte relevable en angle 11.2.11 Installer le cadre design INDICATION Les cadres design ne doivent être ni raccordés par de l'enduit, ni enduits, ni scellés dans un mur. 11.2.11.1 Cadre design 1) Ouvrir légèrement la porte et dévisser les vis indi- quées.
- Page 75 Notice d'instructions Foyers à porte relevable en 11 | Montage angle 3) Fixer le cadre design avec les vis. Fig. 63: Fixer le cadre design 11.2.12 Installer le cadre design massif 1) Installer les pièces conformément au dessin. Fig. 64: Installer les pièces...
- Page 76 11 | Montage Notice d'instructions Foyers à porte relevable en angle 2) Installer le cadre design en haut. Assembler les vis et les écrous sans les serrer. Fig. 65: Installer le cadre design en haut 3) Installer le cadre design en bas. Assembler les vis et les écrous sans les serrer.
- Page 77 Notice d'instructions Foyers à porte relevable en 11 | Montage angle 4) Positionner le cadre design et le fixer en haut et en bas avec les vis 6 pans creux M5x16. 5) Répétez cette étape pour le côté droit du foyer. Fig. 67: Installer le cadre design à...
- Page 78 11 | Montage Notice d'instructions Foyers à porte relevable en angle Fig. 69: Ajuster uniformément le cadre design (modèle gauche) 7) Ajuster le cadre uniformément et serrer toutes les vis à fond. INDICATION Le cadre ne doit être mis en charge que lorsque le poids qui pèse sur le cadre est absorbé...
- Page 79 Notice d'instructions Foyers à porte relevable en 11 | Montage angle Fig. 71: Mettre le cadre design en charge (modèle gauche) 11.2.13 Cadre porteur Cadre porteur en chamotte Fig. 72: Cadre porteur en chamotte Cadre porteur Fig. 73: Cadre porteur...
- Page 80 12 | Réglages Notice d'instructions Foyers à porte relevable en angle Réglages 12.1 Régler le poids d’ajustage Il est nécessaire de régler le poids d’ajustage pour que la porte relevable ne se referme pas trop vite. Si la porte relevable se ferme trop vite, il faut augmenter le poids d’ajustage.
- Page 81 Notice d'instructions Foyers à porte relevable en 12 | Réglages angle 3) Extraire le poids principal et le libérer du câble. Fig. 76: Extraire le poids principal 4) Mettre le poids légèrement à l’oblique et l’insérer. Fig. 77: Insérer le poids 5) Sur le côté, desserrer légèrement les vis, poser les cornières sur les poids et resserrer les vis à...
- Page 82 13 | Mise en service Notice d'instructions Foyers à porte relevable en angle Mise en service 13.1 Première mise en service ü La première mise en service de votre cheminée ne doit avoir lieu que quatre semaines au plus tôt après achèvement de l'habillage afin que tous les éléments aient eu le temps de sécher entière- ment.
- Page 83 Notice d'instructions Foyers à porte relevable en 14 | Utilisation angle Utilisation 14.1 Éléments de régulation Cette gamme d'appareils se distingue par sa très grande facilité d'utilisation. Fonctionnement Sortie d'air de convection Fermeture de la porte Entrée d'air de convection Manette de régulation de l'air Fig. 79: Fonctionnement de la régulation de l'appareil...
- Page 84 14 | Utilisation Notice d'instructions Foyers à porte relevable en angle 14.3 Combustible INDICATION Pour éviter des dommages, vous ne devez JAMAIS utiliser votre poêle à bois avec une quantité de combustible supérieure à celle indiquée dans présente notice d’instruction ! Combustible autorisé...
- Page 85 Notice d'instructions Foyers à porte relevable en 14 | Utilisation angle 3) Déposez d'abord 2 ou 3 bûches (1) (hêtre, chêne, bouleau) transversalement dans le foyer. 4) Mettez par-dessus du petit bois tendre (2). 5) Déposez au centre un allume-feu (3) et allumez-le. ð...
- Page 86 14 | Utilisation Notice d'instructions Foyers à porte relevable en angle Rajouter du bois : 1) Ouvrir entièrement le levier de réglage de l'air. ð Cela évite de créer des tourbillons d'air suscep- tibles de faire s'échapper les gaz de combustion. Si disponible, ouvrir complètement le modérateur de tirage.
- Page 87 14.9 Mode d'utilisation Nous tenons à souligner ici que les foyers Austroflamm ne doivent être utilisés qu'avec la porte fer- mée. Une utilisation porte fermée permet d'atteindre l'efficacité maximum de votre foyer et donc une valorisation optimale du combustible.
- Page 88 3) Vaporiser du produit nettoyant pour vitres sur la vitre de l'appareil et laisser agir un court instant. ð Pour le nettoyage de la vitre, nous vous recommandons d’utiliser le nettoyant pour vitres d’Austroflamm ou un nettoyant pour fenêtres du commerce. 4) Enlever la saleté dissoute en frottant avec un chiffon ou du papier absorbant.
- Page 89 Notice d'instructions Foyers à porte relevable en 15 | Nettoyage angle 6) Ouvrir la remontée de la porte. 7) Ouvrir la partie pivotante jusqu'à la butée et déblo- quer les verrouillages de la porte. Fig. 82: Ouvrir la remontée de la porte 8) Ouvrir la porte d’environ 80°...
- Page 90 16 | Aide Notice d'instructions Foyers à porte relevable en angle Aide 16.1 Habillage interne du foyer Les briques réfractaires à l'intérieur de votre foyer sont en Keramott, un matériau haut de gamme aux qualités exceptionnelles, pour une excellente combustion et un visuel vraiment esthétique. Pendant ou après l'utilisation, l'habillage peut présenter quelques fendillements superficiels qui n'ont cependant aucune influence sur sa fonction.
- Page 91 Notice d'instructions Foyers à porte relevable en 16 | Aide angle ... la vitre en céramique se salit très vite ? • Il est normal que de la suie se dépose progressivement sur les vitres au bout de 8 à 10 heures de fonctionnement.
- Page 92 17 | Pièces de rechange Notice d'instructions Foyers à porte relevable en angle Pièces de rechange Pour la commande de pièces de rechange, merci de vous adresser à votre revendeur Austroflamm.
- Page 93 Notice d'instructions Foyers à porte relevable en 18 | Démontage angle Démontage Pour un démontage ou un désassemblage réglementaire de votre foyer, adressez-vous à votre reven- deur Austroflamm.
- Page 94 éliminer avec les déchets ménagers. INDICATION Pour un démontage ou un désassemblage réglementaire de votre foyer, adressez-vous à votre reven- deur Austroflamm. Composants électriques et/ou électroniques Démonter les composants électriques et/ou électroniques de l'appareil. Ces composants ne doivent pas être éliminés avec les déchets résiduels.
- Page 95 Notice d'instructions Foyers à porte relevable en 19 | Élimination angle Poignées et éléments décoratifs en métal Si disponibles, démonter les poignées et éléments décoratifs en métal et les éliminer avec les déchets métalliques. Tenir compte des possibilités d'élimination locales.
- Page 96 1) Déclaration de garantie commerciale Nous garantissons le bon fonctionnement du corps de chauffe de votre foyer Austroflamm sur une période de six ans à compter de la date du premier achat, et de deux ans pour tous les autres composants en acier et en fonte.
- Page 97 Notice d'instructions Foyers à porte relevable en 21 | Protocole de mise en service angle Protocole de mise en service Exploitant/client Revendeur/technicien Entreprise Code postal, Ville Code postal, Ville Téléphone Téléphone E-mail E-mail Foyer Remarques Modèle Numéro de série Technique Aspect Accessoires Conditions sur site...
- Page 98 22 | Protocole d'entretien Notice d'instructions Foyers à porte relevable en angle Protocole d'entretien Date Technicien Commentaires Travaux effectués, pièces de rechange utilisées...
- Page 99 Notice d'instructions Foyers à porte relevable en 22 | Protocole d'entretien angle Date Technicien Commentaires Travaux effectués, pièces de rechange utilisées...
- Page 100 Notizen / notes / appunti / remarques...
- Page 101 Notizen / notes / appunti / remarques...
- Page 102 Vollständigkeit / completeness / completo / complet Geprüft von / checked by / controlled da / contrôlé par ____________________________________________________ Datum / date / data / date ____________________________________________________ AUSTROFLAMM GMBH Austroflamm-Platz 1 A- 4631 Krenglbach Tel: +43 (0) 7249 / 46 443 www.austroflamm.com info@austroflamm.com...
