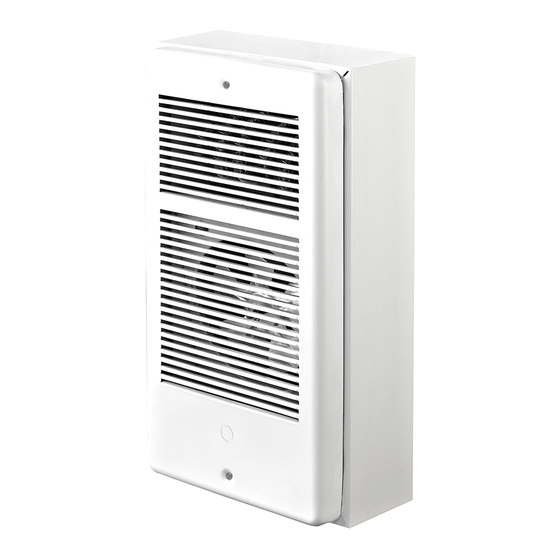

WALL-MOUNTED FAN HEATER
1,000 / 2,000 W
Operators' Manual p. 1
AÉROCONVECTEUR MURAL
1 000 / 2 000 W
Guide de l'utilisateur p. 9
Customer Service / Service à la clientèle : 1-866-206-0888
Our Customer service staff is available to help you. For help with product assembly, to report damaged or
missing parts, or for any other information about this product, please call our toll-free number.
SAVE THIS MANUAL
Keep this manual and the original sales invoice in a safe, dry place for future reference.
Notre personnel du service à la clientèle est disponible pour vous aider. Pour obtenir de l'aide pour le montage
de votre produit, pour signaler des pièces endommagées ou manquantes, ou pour toute autre information à
propos de ce produit, veuillez composer notre numéro sans frais.
CONSERVEZ CE GUIDE
Conservez ce guide avec la facture d'origine dans un endroit sûr et sec pour référence future.
All manuals and user guides at all-guides.com
Modèle/Model: 68125109
ECH106
year/an
warranty
garantie
1
