2/ Raccorder le radiateur sèche-serviettes
Règles de raccordement
- Le radiateur sèche-serviettes doit être alimenté en 230 V Mono 50Hz.
- L'alimentation du radiateur sèche-serviettes doit être directement raccordée au réseau après le dis-
joncteur et sans interrupteur intermédiaire.
- Le raccordement au secteur se fera à l'aide du câble du radiateur sèche-serviettes par l'intermédiaire
d'un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il
faut installer le boîtier de raccordement au moins à 25 cm du sol.
- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.
- L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de
contact d'au moins 3 mm.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente
ou une personne de qualification similaire afin d'éviter un danger.
- Si vous utilisez le fil pilote et s'il est protégé par un différentiel 30mA (ex : salle de bains), il est né-
cessaire de protéger l'alimentation du fil pilote sur ce différentiel.

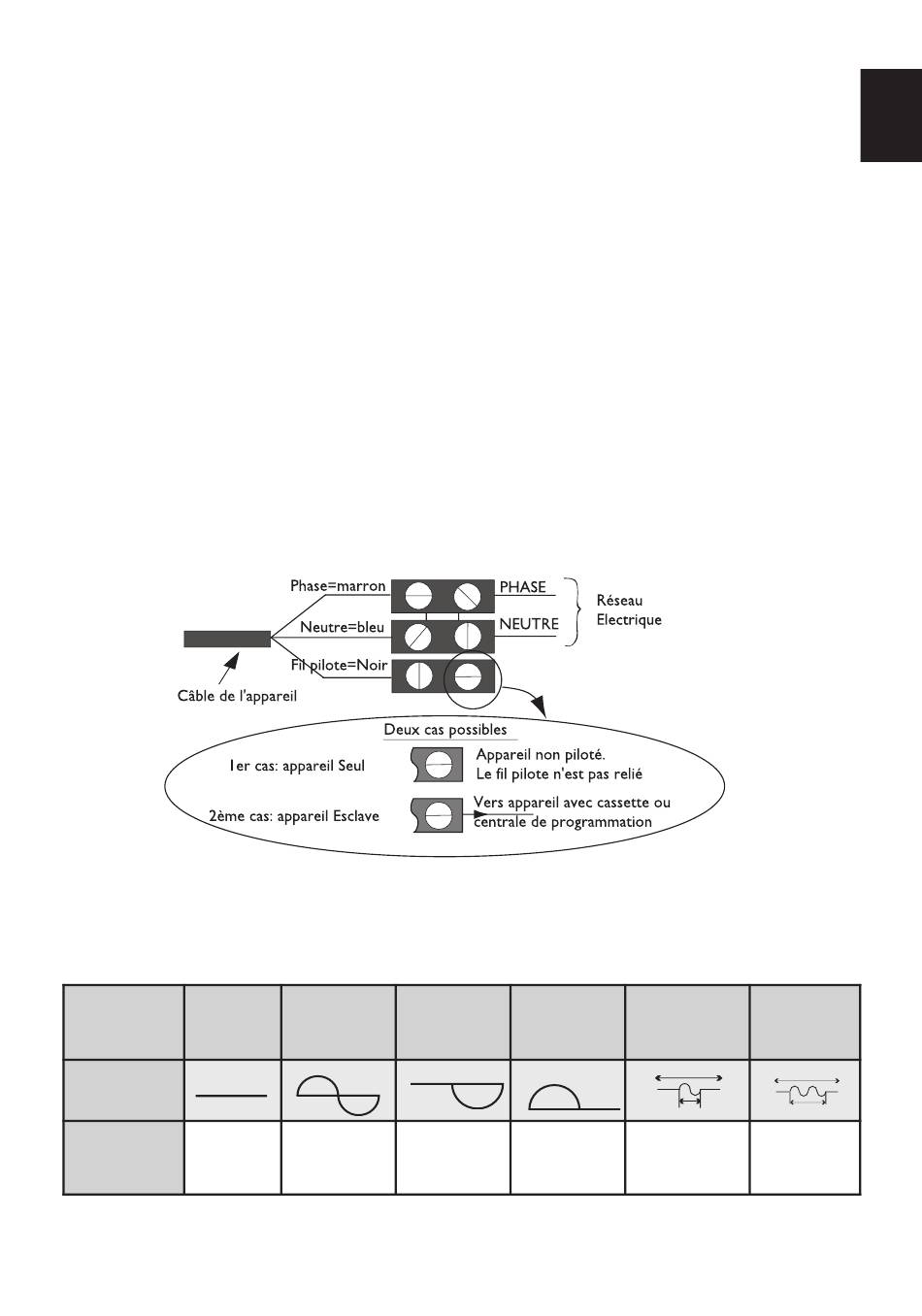

Schéma de raccordement du radiateur sèche-serviettes
Coupez le courant et branchez les fils d'après le schéma suivant :
Vous pouvez raccorder le fil pilote si votre maison est équipée d'une centrale de programmation, d'un
programmateur ou d'un gestionnaire.
Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vé-
rifications suivantes en fonction des modes choisis (Confort, Eco, ...) :
Mode
CONFORT
Signal à
transmettre
Mesure entre
le fil pilote et
0 Volt
le neutre
All manuals and user guides at all-guides.com
ECO
HORS GEL
-115 Volts
230 Volt
négative
3
ARRÊT DU
CONFORT
CHAUFFAGE
-1°C
DELESTAGE
5'
3''
+115 Volts
230 Volts
positive
pendant 3 s
F
CONFORT
-2°C
5'
7''
230 volts
pendant 7 s
