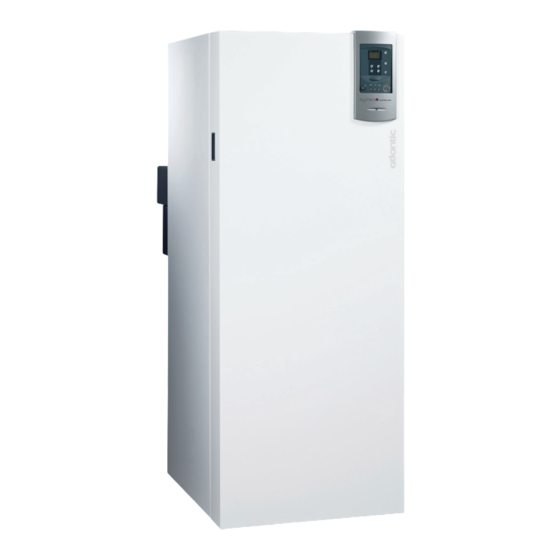

Atlantic Symeo Condens 5025 R Guide De Dépannage
Masquer les pouces
Voir aussi pour Symeo Condens 5025 R:
- Notice de référence (64 pages) ,
- Notice de référence (64 pages)
Table des Matières
Publicité
Liens rapides
Publicité
Table des Matières
Manuels Connexes pour Atlantic Symeo Condens 5025 R
Sommaire des Matières pour Atlantic Symeo Condens 5025 R

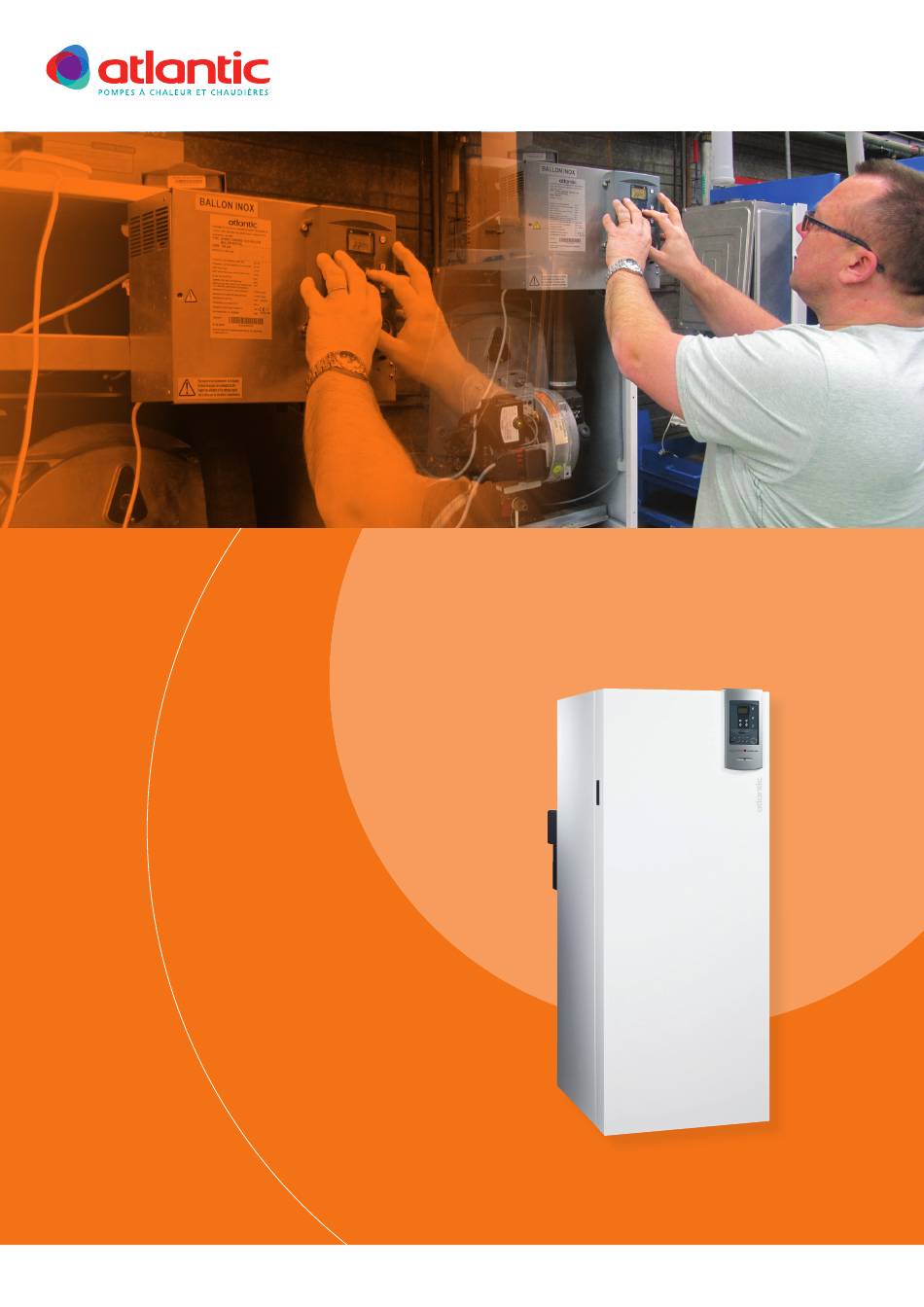

- Page 1 LIVRET DÉPANNAGE SAV SYMEO LIVRET F002 – SEPTEMBRE 2016...
-
Page 3: Table Des Matières
SOMMAIRE 1. Généralités 1.1 Rappel de gamme ………………………………………………………………………………… Page 05 1.2 Où trouver le numéro de série …………………………………………………………………… Page 05 1.3 Caractéristiques techniques ……………………………………………………………………… Page 06 1.4 Circuit Hydraulique ………………………………………………………………………………… Page 08 2. Mise en service 2.1 Règles d’implantation ……………………………………………………………………………… Page 11 2.2 Contrôle avant la mise en service …………………………………………………………………... -
Page 5: Généralités
1 - Généralités 1.1 Rappel de gamme Dénomination Modèle Code 5025 (V) R 026646 Symeo Condens 5032 (V)R 026647 Duo 5025 (V) R 026642 Symeo Condens Duo Duo 5032 (V) R 026643 Inox Duo 5025 (V) R 026644 Inox Duo 5032 (V) R 026645 1.2 Où... -
Page 6: Caractéristiques Générales
symeo condens 5025 (V)R (code 26646) symeo condens 5032 (V)R (code 26647) Caractéristiques générales 1.3 Caractéristiques techniques Dénomination modèle Symeo Condens 5025 (V)R 5032 (V)R Référence 26646 26647 Classe selon la directive rendement EN 15034 Condensation Performances Puissance thermique utile (retour/départ) 60/80 30,4 26,7 Puissance thermique utile (retour/départ) 30/50... - Page 7 symeo condens duo 5000 (V)R symeo condens duo inox 5000 (V)R Dénomination modèle Symeo Condens Duo 5025 (V)R inox 5025 (V)R 5032 (V)R inox 5032 (V)R Chambre de combustion è e r t 22,9 Régime température eau (retour/départ) 30/50 - Température des fumées C °...
-
Page 8: Circuit Hydraulique
1.4 Circuit hydraulique Symeo Condens avec kit hydraulique HT sur circulateur Kit HT (2) (3) (2) (3) avec kit hydraulique BT sur vanne Kit BT PCBT (2) (3) (2) (3) : Sonde d’ambiance Non fournis - Sonde de départ Option kit circuit Haute Température sur : Clapet anti retour (2) (3) - Sécurité... - Page 9 Symeo Condens Duo avec kit hydraulique HT sur circulateur Kit HT (2) (3) (2) (3) avec kit hydraulique BT sur vanne Kit BT PCBT (2) (3) (2) (3) : Purgeur (2) (3) : Vanne motorisée R : Radiateur BS : Ballon sanitaire RI : Remplissage de l’installation Non fournis : Clapet anti retour...
-
Page 10: Symeo Condens Duo Inox
Symeo Condens Duo Inox avec kit hydraulique HT sur circulateur Kit HT (2) (3) (2) (3) avec kit hydraulique BT sur vanne Kit BT PCBT (2) (3) (2) (3) : Purgeur : Vanne motorisée (2) (3) R : Radiateur BS : Ballon sanitaire immergé RI : Remplissage de l’installation Non fournis : Clapet anti retour... -
Page 11: Mise En Service
2 - Mise en service 2.1 Règles d’implantation Local d’implantation Le local chaudière doit être conforme à la réglementation en vigueur. Type ventouse (C13, C33) L’installation de ce matériel est interdite dans une salle de bain ou salle d’eau. L’ambiance du local ne doit pas être humide ; l’humidité étant L’appareil étant de type étanche, aucune précaution particulière n’est préjudiciable aux appareillages électriques. - Page 12 Raccordement type C13 90° 90° Conduit en PP (polypropylène) 90° 90° Conduit en PP (polypropylène) = 1 m de conduit droit..= 0,5 m de conduit droit. Conduit d’évacuation existant. = 0,5 m de conduit droit ..= 0,3 m de conduit droit.
- Page 13 Ouvrant Entrée d'air Lucarne Lucarne 0,5 m 0,5 m 0,5 m 0,5 m L < 1 m L > 1 m Pignon avec ouvrant Pignon aveugle Saillie de toiture Mise hors-neige 0,5 m 30 cm = L1 mini 0,5m mini mini mini mini...
-
Page 14: Cas Particulier De L'implantation Sortie Ventouse Murale En G
Cas particulier de l’implantation sortie ventouse murale en G : Selon le DTU 61.1 P4, il n’y a pas d’obligation d’avoir le conduit aussi long que le débord si les 3 conditions suivantes sont réunies : - débord < 2m - retombée <... -
Page 15: Conduit D'évacuation Cheminée B23, B23P
Conduit d’évacuation cheminée B23, B23P 40 cm 1, 2m Le conduit d’évacuation doit être conforme à la réglementation en pent e< 15° vigueur. Le conduit d’évacuation doit être bien dimensionné (selon la norme NF EN 13384-1). Le conduit ne doit être raccordé qu’à un seul appareil. Le conduit doit être étanche à... -
Page 16: Raccordement Cheminée Type B23
Raccordement cheminée type B23 Tubage (PP) Dimensions du conduit calculé selon la norme EN 13384-1 avec conduit en dépression. Té de purge ACh Adaptateur cheminée 80 (073295) RCh Adaptateur cheminée 80-125 (073423) Raccordement cheminée type B23P Longueur rectiligne maximale (hors tout) = 15 m Tubage (PP) - voir tableau - Dimensions du conduit calculé... -
Page 17: Contrôle Avant La Mise En Service
2.2 Contrôles avant mise en service Circuit hydraulique Voyant éteint Le circulateur ne fonctionne pas, - S’assurer qu’un rinçage de l’installation a été effectué. pas d’alimentation électrique. - Effectuer le contrôle d’étanchéité de l’ensemble de l’installation. Voyant allumé vert: - À la mise en service il est conseillé de vérifier que les circulateurs Le circulateur fonctionne normalement. -
Page 18: Affichage, Utilisation Des Touches
2.3 Affichage - Utilisation des touches L’interface utilisateur La sonde d’ambiance (option) Sonde d’ambiance T55/T58 (option) - Page 19 symeo condens 5025 (V)R (code 26646) symeo condens 5032 (V)R (code 26647) • ô r é è i i ’ l de la température actuelle ; du régime de chauffe ; d’un défaut éventuel s i l é r • Réglage consigne confort ECS i ’...
-
Page 20: Paramétrage De La Régulation
2.4 Paramétrage de la régulation Généralités Seuls les paramètres accessibles aux niveaux : U Utilisateur final I Mise en service sont décrits dans ce document. colonne du tableau par les lettres U, I. Les niveaux d’accès sont précisés dans la 2 ème L’accès aux paramètres avancés nécessite l’utilisation d’interfaces complémentaires telle que la centrale ambiance (option). -
Page 21: Paramètres Principaux
Paramètres principaux Heure et date Réglage de l’heure Date Année Réglage du chauffage circuit 1 Consigne ambiance réduite Réglage de loi d'eau ( pente ) T°C de commutation été/hiver T°C Maximum de départ chauffage Réglage ECS Réglage T°C ECS réduite Type de programme sanitaire Fonction anti-légionelles Autres... -
Page 22: Paramétrage Des Sondes D'ambiance T55
Paramétrage des sondes d’ambiance T55 Appuyer 3s sur la touche présence RU clignote Tourner la molette pour afficher RU1 Appuyez brièvement sur la touche présence P1 1 apparait Avec la molette choisissez le mode de confirmation de la consigne d’ambiance P1 2 la consigne d’ambiance est P1 1 prise en compte de la prise en compte si on valide... -
Page 23: Réglage Fioul Et Combustion
2.5 Réglage final et combustion Mise au point du brûleur Se référer à la notice fournie avec le brûleur. Brûleur Stella 4000 Unit, code 105584, symeo condens 5025 Gicleur Pression pompe Débit fioul, brûleur à chaud GPH et angle kg/h 0,50 gph - 60°W Brûleur Stella 4000 Unit, code 105578, symeo condens 5032... -
Page 25: Maintenance
3 - Maintenance 3.1 Entretien général 3.1.1 Entretien général Ne pas oublier de remettre la sonde sanitaire dans le doigt de gant. Entretien de l’installation Ne pas oublier de reconnecter l’anode à courant imposé. Avant toute intervention, s’assurer que l’alimentation électrique Vérification du circuit hydraulique générale et la vanne d’alimentation en combustible sont coupées. -
Page 26: Entretien Corps De Chauffe
Démonter le gueulard et la boite d’air pour vérification et nettoyage. Vérifier l’écartement des électrodes d’allumage et le gicleur. 3.1.3 Entretien du corps de chauffe et du condenseur L’entretien de la chaudière doit être effectué régulièrement afin de Attention : Les condensats sont acides. Pour la maintenance maintenir son rendemement élevé. - Page 27 Après dépose de la façade. Déboiter la gaine d’amenée d’air Desserrer l’écrou du brûleur Débrancher le brûleur Décrocher le brûleur complet pour vérification et nettoyage des composants. Accrocher le brûleur sur le support, gueulard vers le haut...
- Page 28 Ouvrir la porte de foyer pour entretien : turbulateurs, tubes fumées, chambre de combustion Démonter la trappe du condenseur, pour nettoyage partie arrière. Démonter la trappe de ramonage, le carter supérieur du condenseur et le carter inférieur Desserrer les 2 vis de fixation pour déposer l’habillage condenseur.
- Page 29 Nettoyer le condenseur la partie arrière zone de combustion et le siphon.
-
Page 30: Valeurs Des Sondes
3.2 Valeur des sondes Sonde de chaudière, sonde de départ Sonde extérieure QAC34 32500 30000 43907 27500 25000 10000 22500 2490 20000 17500 1000 15000 12500 10000 °C 7500 5000 2500 °C Valeur ohmique des sondes • Sonde extérieure Température (°C) Valeur de résistance (kΩ) 7,60 5,85... -
Page 31: Liste Codes Défauts Et Informations
3.4 Liste Codes défauts et Informations Liste des états La touche Info permet d’appeler diverses informations. Selon le type d’appareil, la configuration et l’état de fonctionnement certaines lignes d’informations peuvent ne pas être disponibles. Ligne Désignation Messages d’erreur Thermostat de sécurité déclenché Erreur / Dérangement Les défauts ou pannes de la chaudière sont signalés par l’afficheur de Fonction ramonage en cours... -
Page 32: Schémas Électriques
3.5 Schéma électrique Tableau de bord chaudière Carte ACI** Ballon sanitaire** electrode (110 °C) (110 °C) Sonde ambiance** Sonde Shunt sécurité ambiance radio** manque d’eau Sonde Circulateur chaudière sanitaire** Raccordements Sonde sonde(s) Circulateur sanitaire** chauffage* Sonde extérieure Commande téléphonique* Vanne Sonde de mélangeuse** départ**... -
Page 33: Brûleur 1 Électrovanne
Brûleur 1 électrovanne... - Page 34 Brûleur 2 électrovannes Brûleur E-BCU oil...
- Page 35 Notes ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
