Manuels Connexes pour Extech RF153
Sommaire des Matières pour Extech RF153

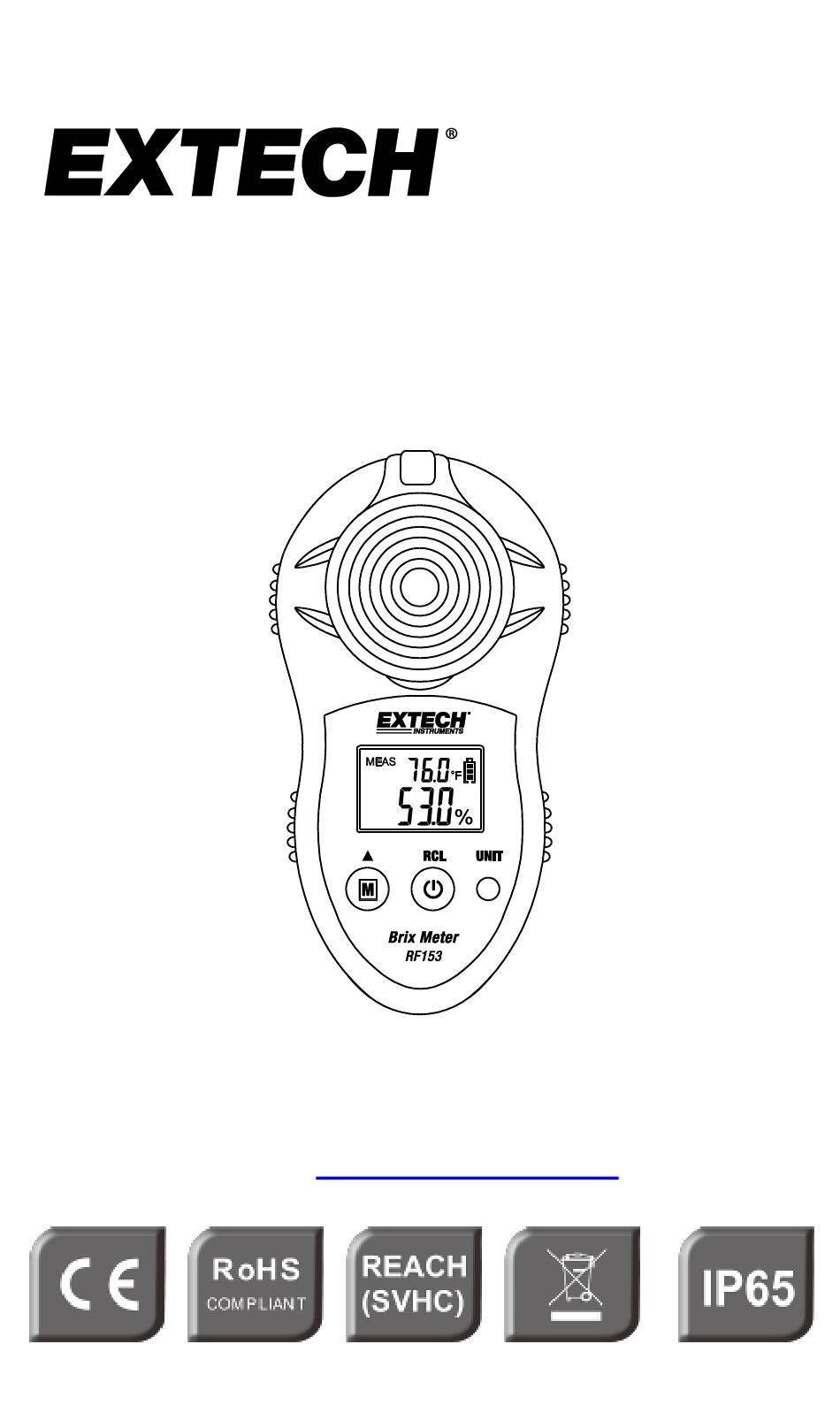

- Page 1 ’ MANUEL D UTILISATION Réfractomètre, modèle RF153 Manuels d’utilisation disponibles en d’autres langues sur notre site www.extech.com...
-
Page 2: Table Des Matières
Table des matières 1. Introduction 2. Sécurité 3. Caractéristiques techniques 4. Descriptions du produit 5. Fonctionnement 6. Entretien 7. Service clientèle RF153-fr-FR_V1.1 11/18... -
Page 3: Introduction
Introduction Nous vous remercions d'avoir choisi le réfractomètre Extech RF153 Brix. Nous expédions ce réfractomètre entièrement testé. S'il est utilisé correctement, il assurera des années de service fiable. 1-1 Caractéristiques • Large gamme de mesures (Brix 0 à 53 • Affichage de la teneur en sucre (Brix%) •... -
Page 4: Applications
(Brix). • Pour une utilisation dans les restaurants pour le contrôle de la douceur. • Contrôle de la concentration des fluides industriels (liquides de coupe, fluides hydrauliques et antigel) pour prévenir la corrosion. RF153-fr-FR_V1.1 11/18... -
Page 5: Sécurité
Certification CE. Limite l'utilisation substances dans équipements électriques et électroniques (EEE). REACH（SVHC） Cet appareil n'utilise pas de matériaux ou de substances identifiés par REACH comme potentiellement nocifs ou dangereux. (Classe de Protection) Conforme à la spécification d'étanchéité IP65. RF153-fr-FR_V1.1 11/18... - Page 6 • Ne pas démonter ou modifier l appareil. • N'essayez pas de réparer le réfractomètre. Seul un personnel qualifié peut le faire. • Cet appareil est de haute précision, n'appliquez pas une force ou une pression excessive sur son écran LCD RF153-fr-FR_V1.1 11/18...
- Page 7 • Ne pas utiliser d'outils métalliques lors de l'échantillonnage. Les métaux peuvent endommager la surface du prisme. • Les prismes sont revêtus pour la protection ; ne pas utiliser d'acétone pour nettoyer le prisme, car cela endommagerait son revêtement. RF153-fr-FR_V1.1 11/18...
-
Page 8: Spécifications Techniques
être stocké pendant une longue période, retirez la pile et fermez le couvercle du prisme. • Ne jamais utiliser de solvants organiques pour le nettoyage. Spécifications techniques Modèle Extech RF153 Élément du Détecteur de réseau de capteur photodiodes Brix % Mesures Température ( Indice de réfraction (IR) - Page 9 ’ stockage < 80 % d Temps de 3 secondes réponse IP65 imperméable aux Indice IP éclaboussures et à la poussière Conservation des Gèle la lecture affichée données Indication de niveau de charge Quatre niveaux faible des piles RF153-fr-FR_V1.1 11/18...
- Page 10 ‘ ’ 2 piles x énergie 113 x 60 x 38 mm Dimensions ” (4,4 x 2,4 x 1,5 Poids 120 g (4,23 on.) sans pile Dragonne, étui, 2 x piles AAA Accessoires ’ et manuel d utilisation RF153-fr-FR_V1.1 11/18...
-
Page 11: Descriptions Du Produit
3. Mesure (appui court) / Défilement vers la droite (appui long) / Bouton de défilement vers le haut (appui court en mode Mémoire seulement) 4. Power ON/OFF (exercez une pression prolongée) / RCL (appuyez un court instant pour sélectionner le mode Mémoire) RF153-fr-FR_V1.1 11/18... -
Page 12: Description De L'écran
8. Vis de sécurité du compartiment à piles 4-2 Description de l'écran 1. Lecture de température 2. Mode de mesure 3. Fonction Zéro 4. Lecture Brix% ou IR 5. Unités de température 6. État de la pile 7. Mode indice de réfraction 8. Mode Brix% RF153-fr-FR_V1.1 11/18... -
Page 13: Fonctionnement
2 secondes. Après la mise sous tension, ’ appareil affiche la température ambiante ainsi que des tirets dans la zone de lecture principale. Appuyez longuement pour ’ mettre l appareil hors tension. Appuyez longuement → RF153-fr-FR_V1.1 11/18... -
Page 14: Sélection Des Unités De Mesure
(doucement) la surface du prisme. Utilisez une cuillère non métallique ou un compte-gouttes pour placer l'échantillon sur le prisme (0,3 ml, environ), pour commencer la mesure. Comme indiqué ci-dessous. environ 2 mm échantillon environ 0,3 ml RF153-fr-FR_V1.1 11/18... -
Page 15: Remplacement D'un Échantillon
Utilisez de l'eau pour rincer la surface du prisme. Utilisez un chiffon sans poussière pour essuyer la surface du prisme. Mesures automatiques Après avoir placé le liquide de mesure sur le prisme, fermez le couvercle du prisme pour commencer la mesure. Le résultat de RF153-fr-FR_V1.1 11/18... -
Page 16: Mesures Manuelles
Le résultat de la mesure s'affiche sur l'écran LCD et s'enregistre automatiquement dans la mémoire (voir section 5-2). Si ERR ’ ’ affiche, alors une erreur s est produite ; veuillez vous reporter à la section 5-3-2. Appuyez sur M → → → RF153-fr-FR_V1.1 11/18... -
Page 17: Étalonnage Du Zéro
• La température de l'eau distillée/de l'eau de robinet doit être égale à la température ambiante. 5-2 Modes Mémoire/Mesure Sélection de mode Appuyez brièvement sur RCL pour basculer entre le mode Mesure et le mode Mémoire. RF153-fr-FR_V1.1 11/18... -
Page 18: Mode Mémoire
Mode mesure Lorsque vous sélectionnez le mode mesure, des tirets s'affichent sur l'écran LCD. → Appuyez brièvement sur Afficher les lectures stockées En mode Mémoire, appuyez brièvement sur pour faire défiler jusqu'à 10 lectures enregistrées dans l'ordre. RF153-fr-FR_V1.1 11/18... -
Page 19: Effacer Les Lectures Stockées
Pour effacer les lectures stockées : En mode mémoire, appuyez longuement sur M ’ jusqu à ce que « CLr DATA » clignote une fois puis revienne à « dat 1 ». Appuyez longuement sur M → → → RF153-fr-FR_V1.1 11/18... - Page 20 → → • Lorsque la valeur Brix ou IR est hors de portée. (Brix > 53 % ou < 0 %) Remarque : Lorsque le Brix de l'échantillon est faible, effectuer un étalonnage du zéro (voir section 5-1). RF153-fr-FR_V1.1 11/18...
- Page 21 Il n'y a pas d'eau ou il n'y a pas assez d'échantillon sur la surface du prisme pour effectuer une mesure. Erreur 3 : Dépassement de la gamme de températures ’ Lorsque la température de l échantillon ’ (mesurée sur la surface du prisme) s inscrit RF153-fr-FR_V1.1 11/18...
-
Page 22: Entretien
C [140 F]). Remarque : les données de mesure ne sont pas automatiquement stockées lorsqu'un message d'erreur s'affiche. Contactez Extech si une erreur est persistante et ne s'efface pas. Entretien Nettoyage du prisme Nettoyez la surface du prisme immédiatement après chaque mesure. -
Page 23: Nettoyage Du Boîtier
’ 1. Mettez hors tension l appareil 2. Ouvrez le couvercle du compartiment ’ à piles au dos de l appareil ainsi ’ illustré sur les schémas ci-dessous 3. Remplacez les piles en respectant la RF153-fr-FR_V1.1 11/18... - Page 24 4. Fermez le couvercle du compartiment à piles 5. Fixez le compartiment avant toute utilisation Étape Une Étape Deux ATTENTION : Fermez hermétiquement le ’ couvercle afin d empêcher toute infiltration de liquides RF153-fr-FR_V1.1 11/18...
-
Page 25: Service Clientèle
Adresse électronique pour Calibrage, Réparations et Retour de produits : repair@extech.com Assistance technique : https://support.flir.com Copyright © 2018 FLIR Systems, Inc. Tous droits réservés, y compris le droit de reproduction totale ou partielle sous quelque forme que ce soit www.extech.com RF153-fr-FR_V1.1 11/18...
