dirna Bergstrom SCANIA NTG SLIM Instructions De Montage page 48

SLIM
GE

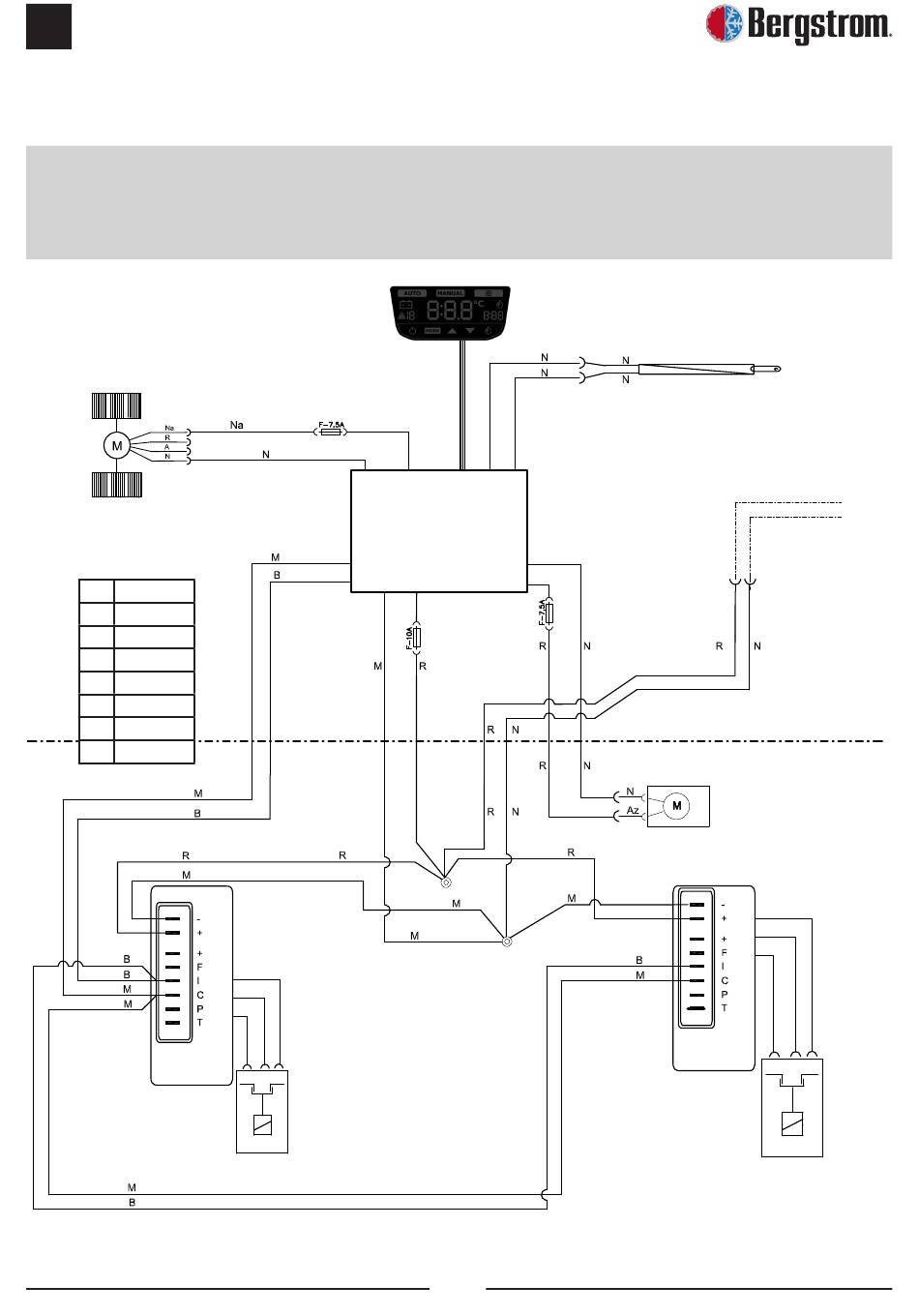

FAHRZEUGE MIT ORIGINAL-NETZKABEL- Elektroschema
Darauf achten, dass die Polaritäten beim Anschluss des Geräts nicht vertauscht werden. Ist dies der Fall,
schaltet sich die Bedientafel nicht ein und das Gerät funktioniert nicht.
Doppelradialgebläse
4 Amp.
Az Blau
N Schwarz
R Rot
V Grün
B Weiss
A Gelb
Na Oranbe
M Braun
Kompressor
electronisches
modul
WICHTIGER HINWEIS!
Elektroniksteuerung
Kompressor
Stromverbrauch
30 mAmp.
electronisches
48
Abluftsensor
NTC 15KΩ a 25º
Originalkabel
Kondensatorlüfter
2 Amp.
PWM.
Kompressor
modul
Kompressor
