GUIDE D'INSTALLATION
ET MANUEL DU
PROPRIÉTAIRE

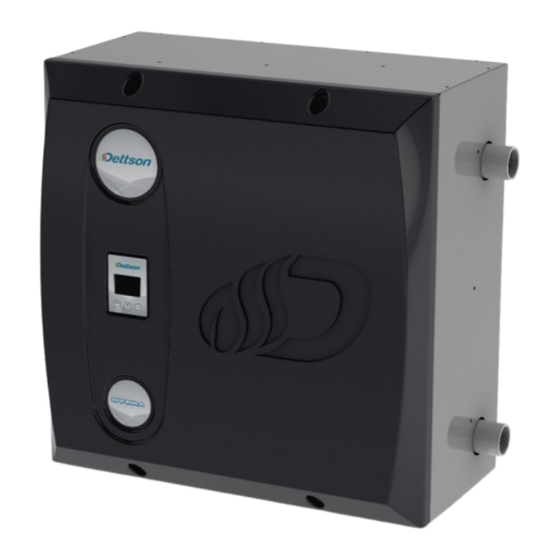

HYDRA
CHAUDIÈRE ÉLECTRIQUE
INDUSTRIEL
CONTRÔLE ÉLECTRONIQUE
Fabriqué par :
Les Industries Dettson Inc.
3400, Boulevard Industriel
Sherbrooke (Québec) Canada J1L 1V8
http://www.dettson.ca/
INSTALLATEUR / TECHNICIEN
:
Utiliser les renseignements dans ce manuel pour l'installation et l'entretien de l'appareil et garder le document près de l'unité pour
références ultérieures.
PROPRIÉTAIRE
:
S.V.P. Gardez ce manuel près de l'unité pour références ultérieures.
ATTENTION
NE PAS ALTÉRER VOTRE UNITÉ OU SES CONTRÔLES. APPELER UN TECHNICIEN QUALIFIÉ.
2014-08-14
X40227 rev. A
Publicité
Manuels Connexes pour Dettson HYDRA INDUSTRIEL
Sommaire des Matières pour Dettson HYDRA INDUSTRIEL
- Page 1 HYDRA CHAUDIÈRE ÉLECTRIQUE INDUSTRIEL CONTRÔLE ÉLECTRONIQUE Fabriqué par : Les Industries Dettson Inc. 3400, Boulevard Industriel Sherbrooke (Québec) Canada J1L 1V8 http://www.dettson.ca/ INSTALLATEUR / TECHNICIEN Utiliser les renseignements dans ce manuel pour l’installation et l’entretien de l’appareil et garder le document près de l’unité pour références ultérieures.
- Page 2 Figure 6 Schéma d’installation à une chaudière ............................11 Figure 7 Schéma d’installation à plusieurs chaudières ..........................12 Figure 8 Diagramme électrique ..................................13 TABLEAUX Tableau 1 Dégagement minimum aux matériaux combustibles ........................4 Tableau 2 Hydra Industriel – spécifications tenchniques ..........................10...
- Page 3 27° C (80° F). Votre chaudière électrique HYDRA INDUSTRIEL a été soigneusement La chaudière s’installe à l’aide des supports de fixation inclus. Positionner assemblée et vérifiée en usine de façon à vous assurer d’un d’abord le support du haut, accrocher la chaudière, puis fixer le support...
- Page 4 Figure 1 Configurations de montage 1.5- DÉGAGEMENTS 1.6- SYSTÈME DE DISTRIBUTION Pour l’entretien de l’appareil, prévoyez les espaces minimums de Le bon fonctionnement de votre système de chauffage dépend dégagement suivants : directement de la qualité d’installation de votre plomberie. Par conséquent, l’installation de chauffage doit être effectuée par des techniciens qualifiés.
- Page 5 1.7- PROTECTION CONTRE LE GEL (SI REQUIS) L’alimentation électrique de la chaudière doit provenir d’un circuit à 208 ou 240 ou 480 ou 600VAC 60 Hz 3 phase (3 conducteurs) plus un fil de mise à la terre, protégé par un disjoncteur de calibre approprié en MISE EN GARDE fonction de la puissance totale de la chaudière.
- Page 6 Figure 2 Résistance pour thermostat « power stealing » Contrôles haute limite mécanique Les deux contrôles mécaniques haute-limite doivent être ajustés 20° F au dessus de la température de consigne. L’aquastat portant l’étiquette « Haute limite » désactive les contacteurs du haut. Celui ne portant pas d’étiquette de haute limite désactive les contacteurs du bas.
- Page 7 Unités:alterne entre Fahrenheit et Celsius les unités de températures. 2.7- CONTRÔLE ÉLECTRONIQUE Langue: alterne la langue entre français et Affichage du contrôle électronique anglais. Pompe : Donne l’état actuel de la pompe Important: L’onglet Tests est protégé par un mot de passe. Cette (marche et arrêt).
- Page 8 Figure 3 Déplacement dans les menus d’éliminer les sédiments et boues qui auraient pus s’accumuler au fond 3- ENTRETIEN de la chaudière et recouvrir les éléments chauffants. Procédure: Le propriétaire des lieux a les responsabilités suivantes: Laisser refroidir la chaudière; Maintenir en tout temps les environs immédiats de la chaudière ⇒...
- Page 9 Figure 4 Modulation en fonction de la température extérieure Température de la chaudière en fonction de la température extérieure 175,0 165,0 155,0 145,0 Plinthe (T_Point de consigne = 175ºF) Radiateur (T_Point de 135,0 consigne = 150ºF) Bois (T_Point de consigne = 125ºF) 125,0 Béton (T_Point de consigne...
- Page 10 5- DONNÉES TECHNIQUES Tableau 2 Hydra Industriel – spécifications tenchniques HYDRAI016-208-3 44.4 208V - 60Hz - 3 HYDRAI016-240-3 38.5 240V - 60Hz - 3 HYDRAI016-480-3 19.2 480V - 60Hz - 3 HYDRAI016-600-3 15.4 600V - 60Hz - 3 HYDRAI024-208-3 66.6 208V - 60Hz - 3 HYDRAI024-240-3 57.7 240V - 60Hz - 3...
- Page 11 Figure 5 Dimensions de la chaudière Figure 6 Schéma d’installation à une chaudière...
- Page 12 Figure 7 Schéma d’installation à plusieurs chaudières...
- Page 13 Figure 8 Diagramme électrique...
- Page 14 PUIT DE SONDE R02J013 CARTE DE RELAI TEMPORISÉE R99G007 CAPTEUR DE COURRANT R99F054 SONDE EXTÉRIEURE A20015 RÉDUIT 2'' - 3/4'' G03J012 ÉTIQUETTE DETTSON 3.5" DIA. X50044 ÉTIQUETTE 2.5" DIA. X50043 COUVERCLE DE PLASTIQUE B04238 HARNAIS HAUTE TEMPÉRATURE (ÉLÉMENT) B04241 HARNAIS CONTACTEURS B04256 HARNAIS DE CONTRÔLE...
