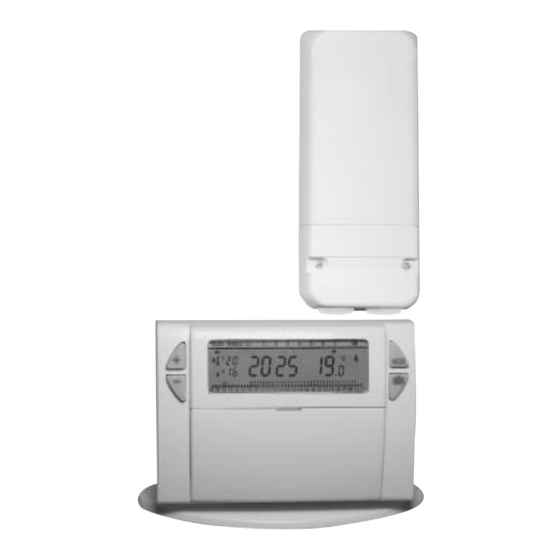

Kit Thermostat programmable sans fil
+ récepteur mural
Cycle hebdomadaire
et récepteur mural
Simple à installer et facile à
ce kit vous permet sans travaux de
programmer et réguler votre chauffage.
Ce kit a été conçu pour vous apporter confort et économies d'énergie. Il s'installe
facilement dans votre logement, il régule la température ambiante en fonction de la
programmation et envoie des ordres marche / arrêt au récepteur mural installé à
proximité de la chaudière ou de l'émetteur de chaleur à gérer.
Ce kit régule la température ambiante selon 3 niveaux de température.
- température « confort » : c'est la température que vous souhaitez pendant vos heures
de présence.
- température « économique » : c'est la température que vous souhaitez pendant vos
absences de courte durée ou pendant la nuit.
- température « hors gel » : c'est la température minimale assurée pendant vos absences
prolongées. Elle protège votre logement des risques du gel.
9419.567.00/01.03
IP43.
programmer,
Où et comment installer
l'émetteur ?
Pour bien assurer sa fonction de régulation de la
température ambiante, le thermostat HF doit être
installé à environ1,5 m du sol, sur un mur intérieur, à
l'abri du rayonnement direct et de toute source de
chaleur telle que : téléviseur, lampe, radiateur,
courant d'air...
A l'aide du socle fourni avec le produit, vous pouvez
le poser simplement sur un meuble en veillant à ce
que aucun facteur externe ne l'influence (radiateur,
fenêtre, téléphone portable...).
Vous pouvez également le fixer au mur.
Pour cela déclipsez le socle mural
f
ixez le au mur
puis raccrocher le produit sur son socle.
Le récepteur mural IP43
Le récepteur mural IP43 s'installe facilement et
discrètement à proximité de la chaudière. Il reçoit les
ordres marche/arrêt en provenance du thermostat
HF et les transmet à la chaudière via une sortie filaire.
Codage de l'émetteur avec le
récepteur
!
Important : L'ensemble émetteur +
récepteur est codé en usine et est
donc immédiatement fonctionnel.
Inutile de refaire le codage.
