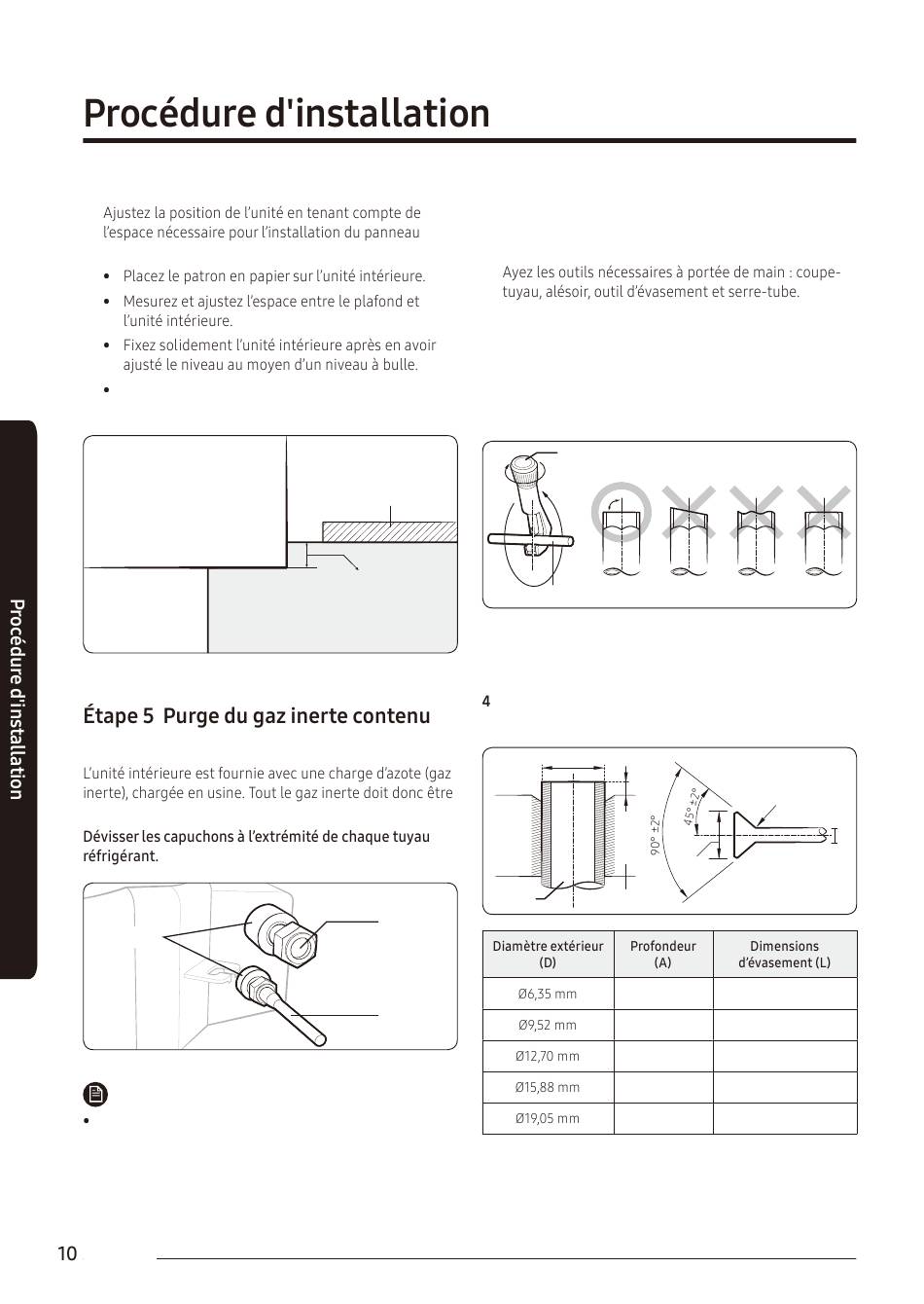

Samsung AC MN4PKH Serie Manuel D'installation page 10

7
frontal.
Retirez le patron en papier, branchez les autres
câbles et installez le panneau frontal.
Unité intérieure
Mesure des
dimensions
dans l'unité intérieure
purgé avant le raccordement des conduits d'assemblage.
Isolant
REMARQUE
Pour éviter que des saletés ou des corps étrangers ne
pénètrent dans les tuyaux pendant l'installation, ne
retirez les capuchons complètement que lorsque vous
êtes prêt à raccorder les tuyaux.
Français
Plafond
Pour l'installation encastrée du
panneau carré: 11,5 mm
Pour l'installation encastrée du
panneau circulaire: 41,5 mm
Côté gaz
Côté
liquide
Étape 6 Découpe et évasement des
tuyaux
1
2 Si vous voulez raccourcir les tuyaux, coupez-les avec
un coupe-tuyau en vous assurant que le bord coupé
forme toujours un angle à 90° avec le côté du tuyau.
Référez-vous aux illustrations ci-dessous pour des
exemples d'extrémités coupées de manière correcte et
incorrecte.
Coupe-tube
Tuyau
3 Pour éviter toute fuite de gaz, retirez toutes les
bavures sur l'extrémité coupée du tuyau, en utilisant
un alésoir.
Faites glisser un écrou évasé sur le tuyau et modifiez
l'évasement.
D
A
Tuyau Évasé
1,3 mm
1,8 mm
2,0 mm
2,2 mm
2,2 mm
Oblique Grossier Bavure
R 0.4 à 0.8 mm
D
L
Évasé
8.7 à 9.1 mm
12.8 à 13.2 mm
16.2 à 16.6 mm
19.3 à 19.7 mm
23.6 à 24.0 mm
