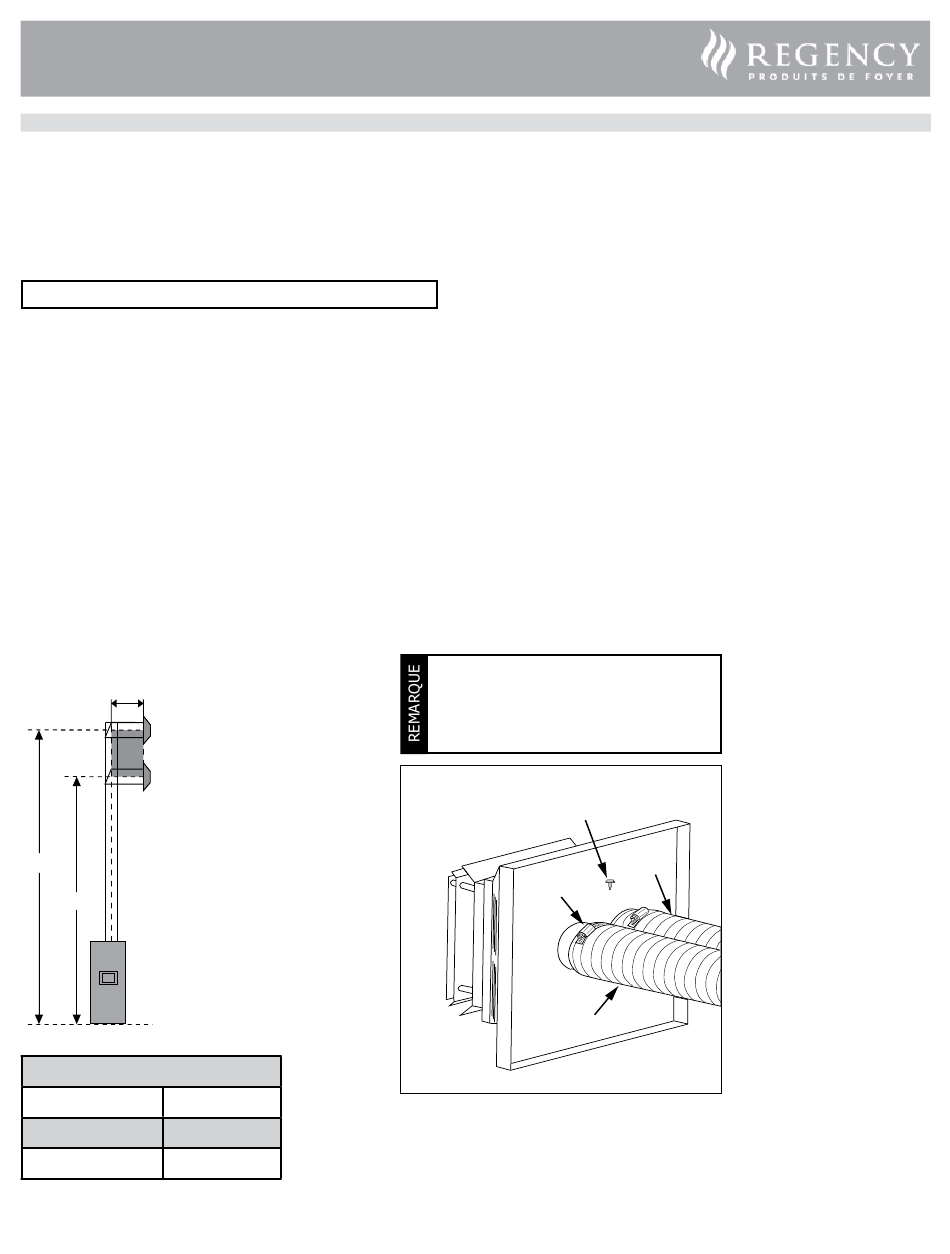

Système d'évacuation colinéaire horizontal (foyers en maçonnerie seulement)
APPLICATION
Ces instructions s'appliquent au système de terminaison DuraVent DirectVent Pro et sont destinées à compléter les instructions applicables au DirectVent
Pro. Ce système de terminaison et d'évacuation et l'appareil à gaz ont été testés et répertoriés par une agence de test accréditée..
Le kit # 46DVA-HCL33 comprend :
1 Chapeau d'évacuation horizontale
2 x 10' (3 m) long x 3 po (76 mm) gaines rondes et quincaillerie.
Le mastic 948-128 Mil-Pac doit être acheté séparément.
REMARQUE : L'admission d'air et l'évacuation sont 3 po (76 mm).
INFORMATION SUR INSTALLATION
Le registre du conduit de cheminée doit être complètement bloqué en position ouverte ou retiré si cela ne présente aucun danger pour l'installation de
l'appareil. Les étagères, écrans, et déflecteurs de fumée peuvent être retirés s'ils sont fixés par des attaches mécaniques. Vérifier que le foyer et la cheminée
sont propres et en bon état de fonctionnement, et que tous les conduits de la cheminée sont bien ajustés et ne laissent pas entrer d'air dans la cheminée.
Installer un chapeau d'évacuation étanche et un solin métallique au sommet de la cheminée de maçonnerie pour éviter les fuites et les mouvements d'air
dans la cavité. Un réducteur de débit d'air n'est pas nécessaire en cas de terminaison horizontale, comme illustré ci-dessous.
Cet appareil est uniquement certifié pour une utilisation avec du gaz naturel (NG) lorsqu'il est raccordé horizontalement (le propane liquide n'est pas
autorisé). Faire le trou sur la partie extérieure de la cheminée en maçonnerie en la perçant ou en enlevant des briques. Avant de procéder, vérifier que
la structure de maçonnerie est sûre et que les briques peuvent être retirées sans endommager la cheminée. Les hauteurs minimales et maximales des
évacuations sont indiquées ci-dessous.
Pour instructions complètes, suivre ce lien :
https://duravent.com/wp-content/uploads/2020/06/L954-SUP_820018997-DirectVent-Pro-Horizontal-Vent-Kit_03-20-20_V1.pdf [duravent.com]
NG
GN seulement
C
*Réglage du réducteur
sur position 4
4-1/2 po ouvert
B
A
DIMENSIONS
A Hauteur min. 9 pi. (2,7 m)
B - Hauteur max. 10 pi (3 m)
C - Horizontale max. 18 po (457 mm)
* Voir plus de détails sur comment régler le
restricteur.
DIMENSIONS
9' (2.7m)
MAX HEIGHT - A
MIN HEIGHT - B 10' (3m)
MAX HORIZONTAL - C 18" (45cm)
L'évacuation est situé sur le côté gauche et
l'admission d'air sur le côté droit, lorsque vous
faites face à l'arrière de la terminaison comme
indiqué ci-dessous. Sceller le conduit flexible de 3
po (76 mm) avec du Mil-Pac, acheté séparément.
3 vis par bout de
conduit flexible
Collier de
serrage
Évacuation
Admission
d'air
Encastrable au gaz Gi29L | 11
