FRANÇAIS
24. Commutateur OPERATION MODE : Utilisé pour définir le mode de fonctionnement de l'amplificateur 2
(OUT. C & OUT. D) :
• 2SAT+SUB : ce mode spécial permet de piloter 2 enceintes satellites + un subwoofer sans avoir à
utiliser un crossover externe !
•
Les entrées IN. C ET IN. D recevront le signal stéréo de votre source audio ou de votre
mixeur.
•
OUT. C ET OUT. D seront utilisées pour les enceintes satellites (un filtre HIGH PASS
(25) peut être utilisé si nécessaire).
•
OUT. A sera utilisé en mode BRIDGE pour le subwoofer.
• STEREO : Le mode de fonctionnement le plus courant, INC (15) & IND (16) sont acheminés vers
leurs sorties correspondantes OUT. C & OUT. D.
• PARALLEL : seul le signal mono sur l'entrée IN. C (15) est utilisé pour piloter les deux sorties
OUT. C+OUT. D.
• BRIDGE : utilisé lorsque vous avez besoin de plus de puissance. Seul le signal mono sur l'entrée
INC (15) est utilisé pour piloter la sortie combinée "bridgée" OUT. C (19). Seuls les haut-parleurs
avec une impédance >8ohm sont autorisés.
IMPORTANT : le câblage du connecteur des enceintes CHA en mode bridge est DIFFERENT !
Vérifiez les informations sur les sorties haut-parleurs ci-dessous
25. Interrupteur du filtre HIGH PASS : Lorsqu'il est activé, seules les fréquences supérieures à 120 Hz
sont envoyées vers la ou les sorties OUT. C ET OUT. D. Ceci est très utile lorsque vous voulez
connecter de petites enceintes satellites et que vous ne voulez pas les utiliser en mode Full Range.
MODE D'EMPLOI
Les deux amplificateurs peuvent être configurés séparément en 4 voies pour obtenir plusieurs
configurations.

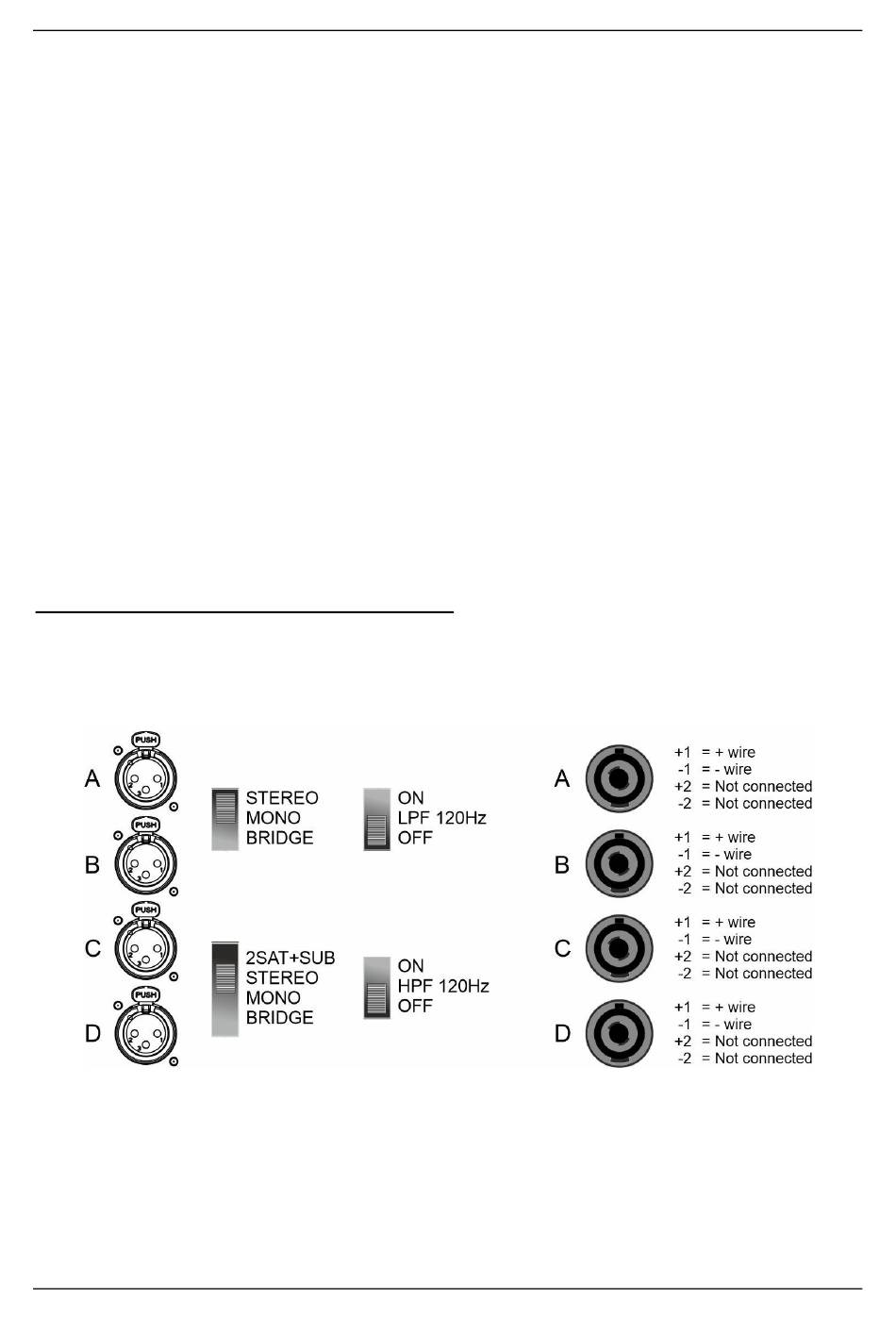

FONCTIONNEMENT STÉRÉO SUR LES 4 CANAUX :
Utilisé pour piloter 2 sorties stéréo séparées ou 4 sorties mono (4 canaux) :
IN.A→ OUT.A = 100Wrms @ 8Ω ~ 200Wrms @ 4ohm
IN.B→ OUT.B = 100Wrms @ 8Ω ~ 200Wrms @ 4ohm
IN.C→ OUT.C = 100Wrms @ 8Ω ~ 200Wrms @ 4ohm
IN.D→ OUT.D = 100Wrms @ 8Ω ~ 200Wrms @ 4ohm
• Connectez les signaux audio stéréo aux entrées IN. A (13) IN. B (14) IN. C (15) et IN. D (16)
• Réglez les commutateurs de mode de fonctionnement (22&24) sur "stéréo".
• Connectez les enceintes aux sorties.
• Réglez les boutons de gain d'entrée (7/8/9/10) sur zéro.
• Assurez-vous qu'il y a un signal musical à l'entrée.
• Allumer l'amplificateur (1)
• Réglez les boutons de gain (7/8/9/10) au niveau souhaité
JB SYSTEMS
®
5/8
GUIDE D'UTILISATION
AMP 200.4
