Démarrage
1.
Parcourir la Check-list,
✓
Check-list
Mise à la terre de l'appareil
S'assurer que tous les raccordements à la terre ont été
faits. Voir Mise à la terre, page 23.
Tous les branchements sont bons et bien
serrés.
S'assurer que tous les branchements électriques, de
produit, d'air et de l'appareil sont bien serrés et réalisés
conformément aux instruction de Montage, page 12.
Réservoirs de produit remplis.
Contrôler les réservoirs des produits A et B et de solvant.
Réglage des vannes du manifold mélangeur
Vérifier si les vannes du manifold mélangeur sont
réglées correctement. Commencer avec les réglages
conseillés à la rubrique Réglages des vannes du
manifold mélangeur ci-dessous, puis ajuster si
nécessaire.
Ecrous de garnitures d'étanchéité sur les
vannes de distribution et de purge correcte-
ment serrés.
A l'aide d'une clé de 3/8" ou 10 mm, serrer les écrous
de presse-étoupe des vannes de distribution et de
purge (D) à 25 in-lbs (2,8 N•m). F
ce serrage toutes les semaines pour allonger la durée
de vie des vannes et éviter les fuites.
Vannes d'alimentation produit ouvertes et
sous pression
Les pressions d'alimentation des composants A et B
doivent être égales sauf si l'un des composants est plus
visqueux et nécessite une pression réglée à un niveau
plus élevé.
Electrovannes mises sous pression
Entrée d'air d'alimentation 75-100 psi (0,5-0,7 MPa,
5,2-7 bars).
Réglages des vannes du manifold mélangeur
Pour ouvrir les vannes de distribution ou de purge, tourner leur écrou hexagonal (E) dans le sens antihoraire. Pour
fermer, tourner dans le sens horaire. F
Vanne
Distribution (3A, 3B)
Purge (4A, 4B)
Arrêt du produit (1A, 1B)
Échantillonnage (2A, 2B)
310634B
. 41. Renouveler
IG
. 41.
IG
Réglage de l'écrou (E)
À 1 tour de la fermeture complète
Complètement ouvert en mode
exécution/mélange.
Complètement fermé en mode
exécution/mélange
1A
4A
2A
3A

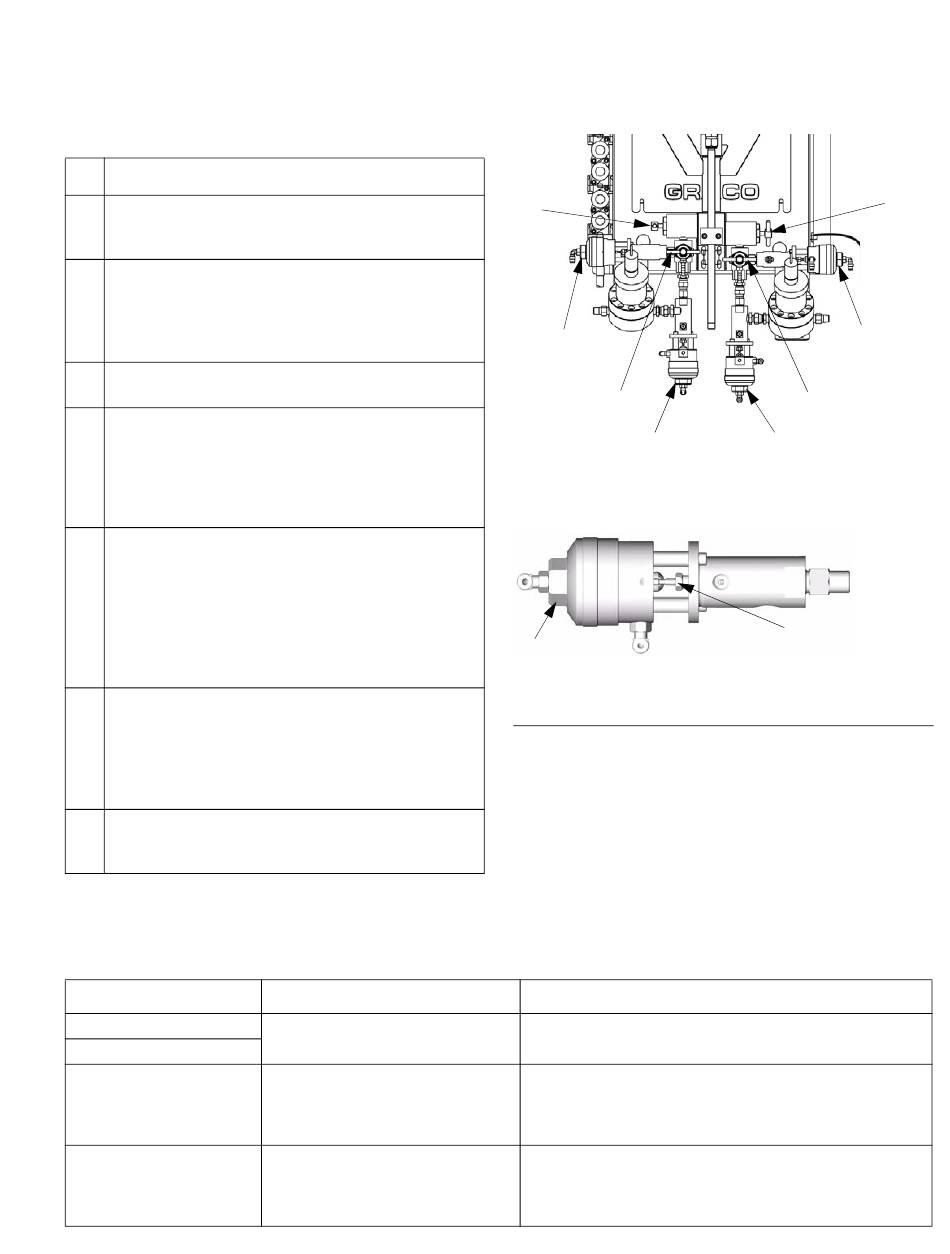

Vannes du manifold mélangeur
E
F
. 41
IG
Fonction
Limite le débit produit maximum pénétrant dans l'intégra-
teur et réduit le temps de réponse de la vanne.
Ferme l'arrivée des composants A et B à l'intégrateur lors
d'un contrôle de rapport de dosage ou d'un étalonnage
des débitmètres. Ouvre ces arrivées en mode exécution/
mélange.
Ouvre les vannes de distribution des composants A et B
pendant l'étalonnage des débitmètres. Ne pas ouvrir les
vannes d'échantillonnage à moins que les vannes d'arrêt
de produit ne soient fermées.
Fonctionnement ◆ Démarrage
1B
4B
2B
3B
D
Serrer à 25 in-lbs
(2,8 N•m)
TI4608A
39
