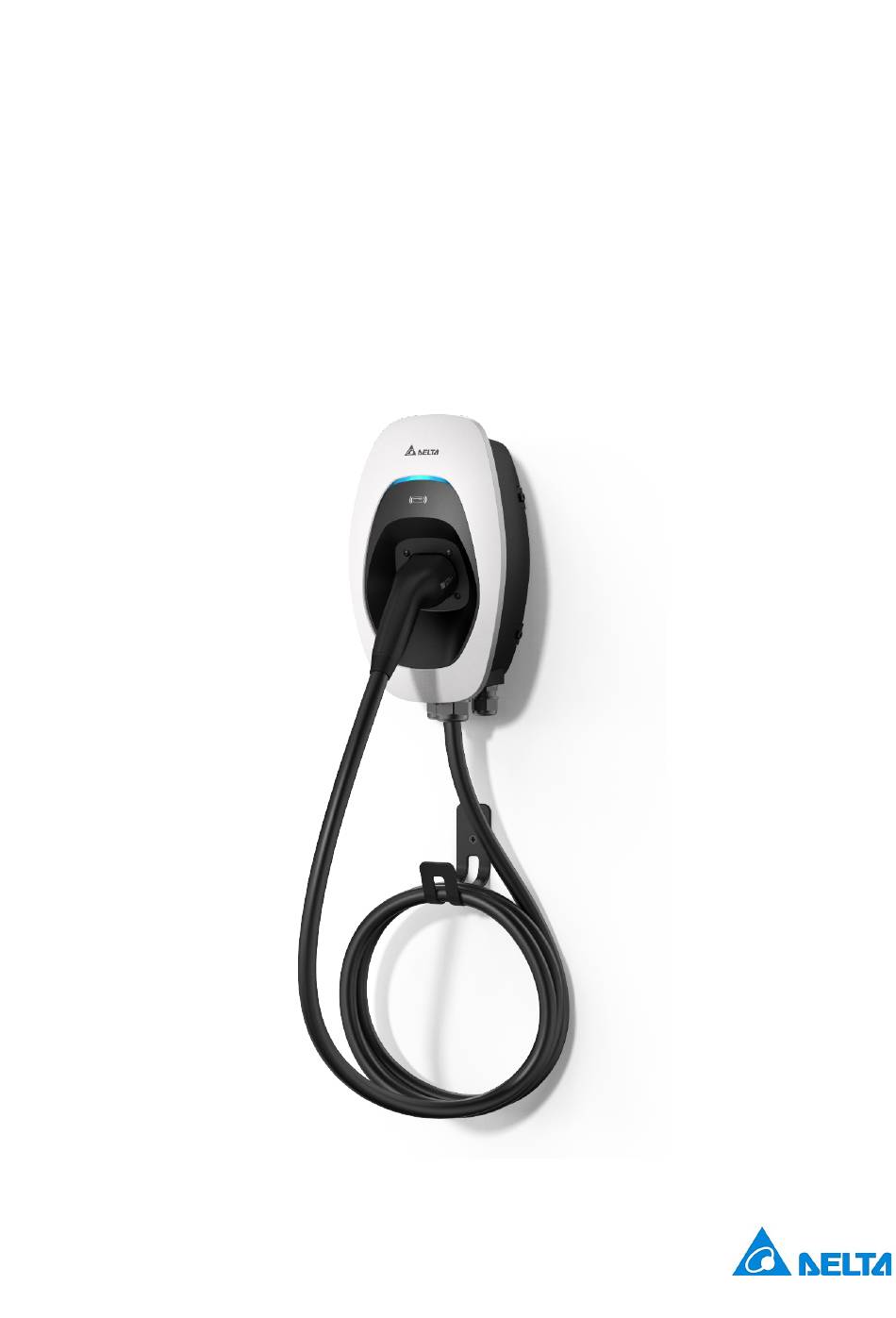

- Page 1 Manuel dinstallation et dutilisation AC MAX Version intelligente - UE Version : 1.0.2 Date d’émission : 2022-02...
-
Page 2: Table Des Matières
v1.0.2 Table des matières Informations............................... 3 Copyright ............................3 Utilisation prévue ........................... 3 Consignes de sécurité ........................3 Obligation de surveillance de l'exploitant ..................4 Série de modèles ..........................5 Vue d'ensemble du produit ......................6 Installation ..............................9 Préparation avant de commencer ....................9 Étapes d'installation ........................ -
Page 3: Informations
Comme le produit va être continuellement développé et amélioré, DELTA se réserve le droit de modifier ou de mettre à jour le manuel de temps à autre sans préavis. DELTA décline toute sorte ou forme d’assurance, de garantie ou dengagement, expressément ou implicitement, y compris, mais sans sy limiter, quant à... -
Page 4: Obligation De Surveillance De L'exploitant
Pour garantir le degré de protection IP55, rendez bien hermétiques toutes les connexions externes. Rendez les connexions inutilisées hermétiques avec les capuchons fournis. Les avertissements, symboles davertissement et autres marquages apposés sur lEVSE par DELTA ne doivent pas être retirés. -
Page 5: Série De Modèles
v1.0.2 Série de modèles La segmentation utilisée pour décrire les caractéristiques de base de chaque modèle disponible est décrite ci-après : EIAW - X XXK X X X X X XX 3 4 5 6 7 Segment Article Description E : AU/NZ, EMEA, SEA, G: Chine J : Japon Indique la région disponible... -
Page 6: Vue D'ensemble Du Produit
v1.0.2 Vue d'ensemble du produit Contenu de la livraison Pièce Description Pièce Description EVSE* Supports de montage Boulons de fixation Torx Gabarit Boulons à expansion 1/4 Vis à bois n°8 pouce Guide d'installation Consignes de sécurité rapide... -
Page 7: Outils Recommandés
v1.0.2 Pièce Description Pièce Description Presse-étoupe Vis à bois Serre-câble* Carte de contrôle (pour la version enfichable uniquement) RFID *Dépend de la configuration du modèle Outils recommandés Les outils suivants sont recommandés pour l'installation du produit : Pièce Description Perceuse électrique Utilisée pour les murs maçonnés Crayon Niveau à... -
Page 8: Composants Fournis Par L'installateur
v1.0.2 Composants fournis par l'installateur Les installateurs peuvent préparer les pièces suivantes : 1. Gaine ou presse-étoupe de taille appropriée (M32) pour les fils dalimentation dentrée afin dassurer la résistance à leau. 2. Borne dextrémité de cordon DIN 46228 -4 : Veuillez utiliser la borne dextrémité... -
Page 9: Vue D'ensemble Des Composants
Préparation avant de commencer Choix du site d'installation AC MAX peut être installé dans des environnements intérieurs et extérieurs. Il est nécessaire de considérer les conditions dinstallation et de protection sur le site : Respectez la réglementation électrique locale et les normes dinstallation. - Page 10 v1.0.2 1. Position recommandée Position alternative...
-
Page 11: Espace D'installation Recommandé
v1.0.2 Espace d'installation recommandé Les installateurs doivent suivre les exigences d'accessibilité en vigueur pour la position de montage. L'EVSE doit être monté à une hauteur comprise entre 800 mm (31,5 pouces) et 1200 mm (47,2 pouces) au-dessus du sol. Vue de face Vue de dessus Étapes d'installation Retirer le capot avant et le capot central... - Page 12 v1.0.2 3. Retirez la vis située sur le capot central à l'aide d'un tournevis Torx T20. 4. Enlevez le capot central. (Facultatif) Insérez une carte SIM pour la fonction cellulaire Insérez une carte SIM dans la fente et assurez-vous que la connexion est bien établie.
-
Page 13: Configurer Les Commutateurs Dip
v1.0.2 Fixer le support de montage Le serre-câble est facultatif et représenté sur la figure à des fins de démonstration. Les types de boulons recommandés sont les suivants : Murs maçonnés : Boulons à expansion 1/4". Couple : 8,8 N·m (78 lb·po) Murs finis soutenus par des montants en bois : Vis à... -
Page 14: Protection Contre Les Déséquilibres De Phase
v1.0.2 2.2.5.1 Protection contre les déséquilibres de phase Choisissez la broche 1 pour activer ou désactiver la protection contre les déséquilibres de phase. Lorsque la fonction est activée, la protection limite le déséquilibre de phase à 15 A. Configuration Fonction Configuration Fonction Désactivé... -
Page 15: Réglage Du Courant Maximum
v1.0.2 2.2.5.4 Réglage du courant maximum Choisissez les broches 4-6 pour configurer les valeurs nominales de courant de sortie maximales. Courants nominaux Courants nominaux Configuration Configuration maxi. maxi. 6 A (par défaut) 16 A 20 A* 10 A 24 A* 12 A 32 A* *Dépend de la configuration du modèle... - Page 16 v1.0.2 Branchement du fil d'entrée Installez le fil en cuivre comme indiqué. La section de fil en cuivre connectée à la borne doit avoir une tolérance suffisamment grande pour éviter toute tension ou contrainte due à la force externe. Remarque : Type de fil en cuivre : 10 mm , 70ºC.
-
Page 17: Schéma De Câblage
v1.0.2 2.2.6.1 Schéma de câblage Monophasé Triphasé TN-C TN-C TN-S TN-S TN-C-S TN-C-S... -
Page 18: Contrôle De La Puissance Active (Facultatif)
v1.0.2 Monophasé Triphasé Remarque : Pour répondre aux exigences des installations électriques du Royaume-Uni, les points suivants doivent être respectés. 1. Lorsquil est installé dans un système TN, le circuit dalimentation ne doit pas inclure de conducteur PEN (protection et neutre combinés). 2. - Page 19 v1.0.2 2. Retirez le capuchon étanche et faites passer le câble de signal avec une gaine ou un presse-étoupe approprié. 3. Connectez le câble de signal selon la définition du brochage (2.2.7.1) et en connectant à la broche 1 (+5V). Remarque : Fil recommandé...
-
Page 20: Définition Du Brochage
v1.0.2 2.2.7.1 Définition du brochage Lutilisateur peut connecter le composant externe avec un câble de signal selon la configuration suivante. La puissance de sortie est ajustée par la définition du brochage suivante une fois que la puissance du réseau est limitée par lopérateur du réseau. -
Page 21: (Facultatif) Connectez Le Port Rj45 Pour La Fonction Ethernet
v1.0.2 Broche 2 Broche 3 Broche 4 Broche 5 Limitation de puissance Faible Faible Faible Faible Puissance de sortie 100% Élevée Faible Faible Faible Puissance de sortie 87,5% Faible Élevée Faible Faible Puissance de sortie 75% Élevée Élevée Faible Faible Puissance de sortie 62,5% Faible Faible... -
Page 22: Mise En Service
Torx T20. Couple : 0,5 N·m (4,4 lb·po) Mise en service AC MAX peut utiliser l Outil de configuration Web afin d’effectuer la configuration, la mise à niveau du firmware, le téléchargement du journal, etc. Processus général : 1. Terminez le processus dinstallation et allumez lEVSE. -
Page 23: Paramètre De Connexion
1. Cliquez sur licône de réseau dans la barre des tâches. Ouvrez « Paramètres réseau et Internet » et choisissez le réseau connecté (SSID : Numéro de série/Mot de passe Delta : veuillez vous reporter à la dernière page du « Guide dinstallation rapide ») Remarque : le numéro de série fait référence à... -
Page 24: Connexion
v1.0.2 Connexion 1. Ouvrez un navigateur Web. Remarque : Les navigateurs Web recommandés comprennent Chrome 67 et supérieur, Safari 11 et supérieur, IE 10 et supérieur, Firefox 61 et supérieur. 2. Entrez ladresse Web et connectez -vous. Adresse Web par défaut : 192.168.123.123 (Ethernet)/ 192.168.5.1(Wifi) Compte d’utilisateur : admin Mot de passe : veuillez vous reporter à... -
Page 25: Configuration
v1.0.2 Configuration Fonctionnement sans système OCPP Lutilisateur peut configurer les informations ci -dessous pour l’EVSE : Article Description Authentification Choisissez le mode autorisé pour l'authentification de l'utilisateur. Par défaut ce sera « Mode RFID ». Durée maximale de recharge Choisissez la durée de recharge maximum pour chaque session de recharge. - Page 26 v1.0.2 Pour le réglage de la communication, veuillez vous référer à la section ci-dessous. L’utilisateur peut connecter le système OCPP via une connexion « Ethernet », « Wifi » ou « Cellulaire ». 3.3.2.1 Connexion via « Ethernet » Choisissez le « Mode réseau » et entrez les informations correspondantes.
- Page 27 v1.0.2 3.3.2.2 Connexion via "Wifi" Entrez les informations nécessaires selon les paramètres de votre point daccès sans fil. 3.3.2.3 Connexion via « Cellulaire » Entrez les informations en fonction de votre contrat avec lopérateur télécom.
-
Page 28: Modifier Le Mot De Passe
L'utilisateur peut obtenir les fonctions les plus récentes ou améliorées en effectuant firmware une mise à jour du firmware. Veuillez contacter le revendeur local ou le partenaire de service DELTA pour obtenir de l'aide. Téléchargement L'utilisateur peut télécharger le fichier journal pour analyser l'état de l'EVSE. -
Page 29: Mise À Jour Du Firmware
Mise à jour du firmware Appuyez sur le bouton « Parcourir les fichiers ». Choisissez le chemin et le fichier corrects pour télécharger. Remarque : Veuillez contacter le revendeur local ou le partenaire de service DELTA pour obtenir le dernier fichier de firmware. - Page 30 v1.0.2 Appuyez sur le bouton « Télécharger et redémarrer le chargeur » pour commencer le téléchargement. Téléchargement du fichier. Après le téléchargement, l’EVSE redémarrera automatiquement.
-
Page 31: Téléchargement Du Journal
Appuyez sur le bouton « Téléchargement du journal » pour obtenir le fichier journal. Remarque : Lutilisateur peut décrire sa question et copier le fichier en contactant le revendeur local ou le partenaire de service DELTA. Réinitialisation d’usine L'utilisateur peut restaurer les paramètres d'usine de l'EVSE en appuyant sur le bouton « Restaurer les mots... -
Page 32: Mot De Passe Oublié
v1.0.2 Mot de passe oublié Si lutilisateur a oublié le mot de passe, il peut le récupérer en procédant comme suit. 1. Cliquez sur « Mot de passe oublié ? ». 2. Cliquez sur le bouton « Restaurer les mots de passe aux valeurs par défaut » 3. -
Page 33: Fonctionnement
v1.0.2 Fonctionnement Activez le disjoncteur en amont. Lindicateur clignote en jaune pendant un autotest du système. Une fois lautotest terminé, le voyant sillumine en bleu et lEVSE est prêt à recharger. Commencer la recharge 1. Branchez le connecteur du véhicule à lentrée du véhicule. Remarque : Pour le modèle à... -
Page 34: Événement De Panne
v1.0.2 Événement de panne État Description Action LEVSE passera en récupération automatique lorsque la Protection sur/sous Rouge, 1 tension est redevenue normale. Si ce nest pas le cas, tension clignotement veuillez redémarrer lEVSE ou contacter le support client. Protection contre les Vérifiez le système de mise à... -
Page 35: Dépannage
v1.0.2 Dépannage Contactez le service clientèle si lEVSE ne fonctionne pas correctement ou si les voyants LED affichent un événement de panne. NE PAS ouvrir lEVSE, toucher ou retirer les dispositifs de protection des circuits ni tout autre composant. Problème Action 1. -
Page 36: Caractéristiques
v1.0.2 Caractéristiques Version Smart (intelligent) Mode de recharge Mode 3 IEC 62196-2 : Fiche de type 1, fiche de type 2, prise de type 2 ou Interface de recharge prise de type 2 avec déclencheur 220-240 Vca, monophasé, 16 A ou 32 A maxi., 50-60 Hz Entrée/sortie nominales 380-415 Vca, triphasé, 16 A ou 32 A maxi., 50-60 Hz Monophasé... -
Page 37: Nettoyage
