PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ
浴室混水产品

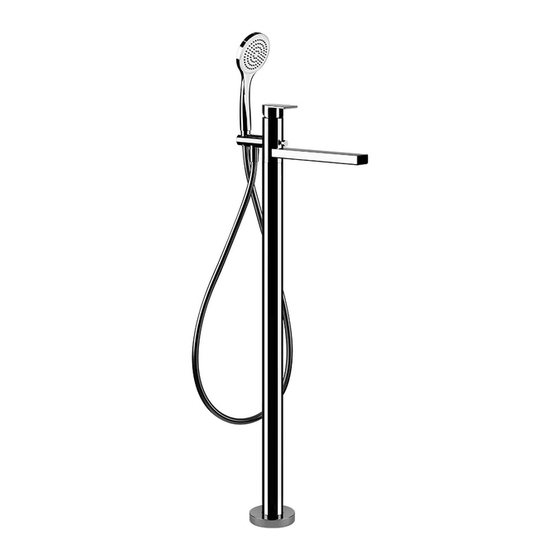

VIA MANZONI
Art. 24936
Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone +39 0163 454111 - Facsimile +39 0163 459273
www.gessi.com - gessi@gessi.it
Publicité
Table des Matières
Manuels Connexes pour Gessi 24936
Sommaire des Matières pour Gessi 24936
- Page 1 PROGRAMA MEZCLADORES BAÑO ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ 浴室混水产品 VIA MANZONI Art. 24936 Gessi SpA - Parco Gessi 13037 Serravalle Sesia (Vercelli) - Italy Phone +39 0163 454111 - Facsimile +39 0163 459273 www.gessi.com - gessi@gessi.it...
- Page 2 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位...
-
Page 3: Dati Tecnici
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Prima dell’installazione e messa in funzione Attenzione! I tubi della rete idrica devono essere sciacquati con cura prima dell’installazione del miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi. -
Page 4: Datos Técnicos
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar cuerpos extraños capaces de dañar los empaques/anillos de cierre. Les recomendamos por lo tanto que instalen los filtros en la planta general también. - Page 5 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 1 Fig. 2 Fig. 3 6 mm Fig. 4 Fig. 5 Fig. 6 6 mm 180° Max Fig. 7 Fig. 8 4 mm 6 mm...
- Page 6 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 INSTALLAzIONE Fig. 1-2-3 - Togliere il tappo di collaudo svitando le viti che lo assicurano al corpo. IMPORTANTE: gettare il tappo di collaudo perchè non più utilizzato e tenere le viti perchè verranno utili nelle fasi successive dell’installazione.
- Page 7 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 INSTALACIóN Fig. 1-2-3 - Quiten el tapón de ensayo aflojando los tornillos que lo aseguran al cuerpo. IMPORTANTE: Tiren el tapón de ensayo ya que no irá a ser utilizado más y guarden los tornillos que, al contrario, serán usadas otra vez durante las fases sucesivas de la instalación.
- Page 8 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 9 Fig. 10 INSTALLAzIONE (continua...) Fig. 6 - Scorrere il rosone fino a terra. Fig. 7 - Collegare l’estremità del flessibile con la calotta più corta (fissa) all’uscita della presa acqua e l’estremità...
- Page 9 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 7 - Conecten la extremidad del flexo con el casquete más corto (fijo) a la salida de la toma de agua y la extremidad con el casquete más largo (giratorio) a la ducha teléfono. Cuidado con interponer las juntas como indicado en la figura.
- Page 10 FUNZIONAMENTO - WORkING - FONCTIONNEMENT - FUNkTIONSTäTIGkEIT - FuNCIoNAMIENTo - ИСПОЛЬзОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 Fig. 11 Fig. 12 Fig. 13...
- Page 11 FUNZIONAMENTO - WORkING - FONCTIONNEMENT - FUNkTIONSTäTIGkEIT - FuNCIoNAMIENTo - ИСПОЛЬзОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 FUNzIONAmENTO DEL DEVIATOrE Il dispositivo permette la deviazione del flusso dell’acqua ad una doccetta collegata al monocomando. Per azionare il deviatore è sufficiente avviare la normale erogazione dell’acqua e tirare il pomolo verso di sé.
- Page 12 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 N° PARTI DI RICAMBIO Maniglia completa Ghiera di serraggio cartuccia Cartuccia Aeratore Doccetta Flessibile della doccetta N° SPARE PARTS Complete lever Cartridge fastening ring nut Cartridge Aerator Handshower...
-
Page 13: Sostituzione Della Cartuccia
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 14 Fig. 15 2 mm Ch. 28 mm SOSTITUzIONE DELLA CArTUCCIA Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso. Togliere il tappino in finitura facendo attenzione a non danneggiarlo e svitare il grano (A) utilizzando una chiave a brugola, estrarre quindi la maniglia (B) sfilandola dalla cartuccia (F). -
Page 14: Sustitución Del Cartucho
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 AUSTAUSCHEN DEr kArTUSCHE Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz geschlossen ist. Den Endverschluss herausnehmen, ohne ihn zu beschädigen, und den Bolzen (A) unter Einsatz eines Sechskantschlüssel losschrauben, dann den Griff (B) herausziehen, indem man ihn von der Kartusche (F) abzieht. - Page 15 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 16 Fig. 17 2,5 mm Fig. 18 Fig. 19 Fig. 20 7 mm...
- Page 16 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 SOSTITUzIONE DEL DEVIATOrE Prima di effettuare tale operazione assicurarsi che la rete idrica sia chiusa. Togliere il flessibile della doccetta dal corpo del deviatore. Svitare i grani con una chiave da 2.5 mm. Estrarre il corpo del deviatore dal suo supporto.
-
Page 17: Nettoyage / Substitution De L'aerateur
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 21 Fig. 22 Fornita in dotazione Supplied Fourni Mitgeliefert Incluido en el suministro Поставляется в комплекте Παρέχεται με τον εξοπλισμό 包含于配件中 PULIzIA / SOSTITUzIONE DELL’AErATOrE Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa. - Page 18 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 LImPIEzA / SUSTITUCIóN DEL AIrEADOr Antes de sustituir el cartucho, asegúrense que la conexión del agua esté cerrada. En el caso de que la erogación no fuese fluida, destornillen el aireador utilizando la llave incluida en el suministro y extráiganlo de su propio asiento.
- Page 20 ET 42497 - R0...
